Dettagli:
|
Campo di misura: | 0~25m | Alimentazione elettrica: | 24VDC |
---|---|---|---|
Materiale: | 304,316L (facoltativo) | Collegamento trattato: | Flangia (facoltativa) |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | Pressione atmosferica, - 0.1-4MPa, -1~40BAR |
Evidenziare: | Sensore di livello magnetostrittivo 24VDC,sensore di livello magnetostrittivo 316L,trasmettitore di livello magnetico IP67 |

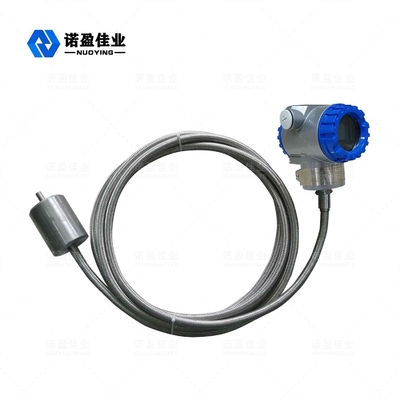

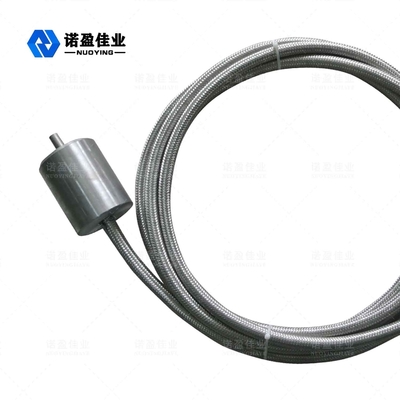

NYCZ Tipo di cavo Trasmettitore di livello per misuratore di livello del liquido magnetostrittivo
Misuratore di livello del liquido magnetostrittivo
Liquido magnetostrittivoLivello metroOperativo Principio
Il principio dell'indicatore di livello magnetostrittivo è mostrato in figura.I prodotti sono costituiti principalmente da asta di misurazione, magazzino elettronico e galleggiante senza contatto sull'asta di misurazione.L'asta è dotata di filo magnetostrittivo (filo guida d'onda), che è realizzato in tubo di acciaio inossidabile senza conduttività magnetica.Protegge molto bene il filo della guida d'onda.
Quando il misuratore di livello del liquido magnetostrittivo è in funzione, il generatore di impulsi nella camera elettronica invia un impulso iniziale che, viaggiando attraverso il filo della guida d'onda, produce un campo magnetico rotante che si muove lungo il filo della guida d'onda.Quando il campo magnetico incontra il campo magnetico permanente nella sfera galleggiante, viene prodotto un effetto magnetostrittivo, che si traduce in un'onda meccanica a velocità costante causata dalla torsione del filo della guida d'onda.L'onda meccanica si propaga in due direzioni e l'onda meccanica all'estremità dell'asta viene assorbita dall'ammortizzatore e l'onda meccanica che restituisce la direzione del bunker di elettroni viene rilevata dal meccanismo di raccolta installato nella camera elettronica e convertita in l'impulso di corrente corrispondente.Il meccanismo di raccolta calcola il tempo tra i due impulsi. L'altezza del livello del liquido misurato può essere misurata con precisione dalla differenza.
Liquido magnetostrittivoLivellometroParametro tecnico
Applicazioni | livello del liquido |
Campo di misura |
Sonda: 0-50~6000mm Cavo: 25m
|
Precisione | ±0,5 mm |
Alimentazione elettrica | 24 V CC ±10% |
Uscita del segnale | 4 ~ 20 mA / Hart / RS485 |
Corrente di lavoro | 4~20 mA;20,4 mA |
Caratteristiche del carico | quando uscita in corrente, resistenza di carico massima uscita in tensione 600 Q, resistenza di carico massima 2mA |
Temperatura di processo | -40〜130 °C, -40〜250 °C |
Temperatura ambiente | -40〜80°C |
Effetto della temperatura | ±0,5°C |
Pressione di processo | - 0,1 ~ 4,0 MPa |
Risoluzione | ± mm |
Tempo di risposta | 0,2 ms |
Materiale della canna | 304/316L (opzionale) |
Connessione al processo | Filettatura, flangia, montaggio su supporto (opzionale) |
Visualizzazione del sito | LCD (opzionale) |
Materiale dell'alloggiamento | acciaio inossidabile / alluminio (opzionale) |
Grado di protezione | IP67 |
Grado antideflagrante | Exia IICT6 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Liquido magnetostrittivo Livello metroCaratteristiche del progetto
Liquido magnetostrittivoLivelloRequisiti di installazione del contatore
L'indicatore di livello magnetostrittivo può essere utilizzato in applicazioni con liquidi infiammabili, esplosivi e corrosivi.La camera elettronica dell'indicatore di livello del liquido magnetostrittivo è schizzata ma non sommersa e il liquido non deve essere immerso al di sopra della base esagonale.La sfera galleggiante ha una direzione di installazione e l'emisfero contrassegnato dalla NC deve essere al di sopra del livello del liquido.Il metodo di installazione è il seguente:
Metodo 1: in base alla flangia di collegamento sopra, il foro di installazione viene elaborato sul coperchio della flangia e ruotato direttamente nel misuratore di livello del liquido magnetostrittivo, come mostrato in fig.1;
Metodo 2: fissaggio del misuratore di livello del liquido magnetostrittivo con supporto per sensore e controdado, questo metodo è adatto per la misura del livello del liquido a serbatoio aperto, come mostrato in figura 2;
Metodo 3: eseguire un foro filettato G2 sul coperchio della vasca fbr convenienza Posizionare il galleggiante, come mostrato in figura 3;
Metodo 4: la lunghezza dell'asta di misurazione può essere regolata in base all'altezza del livello del liquido utilizzando.
Liquido magnetostrittivoLivelloCollegamento elettrico del contatore
la testa di collegamento mobile, come mostrato in figura 4
◎La posizione zero di uscita del misuratore di livello del liquido magnetostrittivo è un lato all'estremità dell'asta e la posizione di uscita a gamma completa è sul lato del magazzino elettronico.
◎La linea di schermatura del trasmettitore deve evitare un'alimentazione elevata, una sorgente di segnale RF e altre linee di trasmissione rumorose.
La schermatura del cavo deve essere mantenuta integra e collegata.
