Dettagli:
|
| Campo di misura: | 0~6m, 0~25m | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Materiale: | PTFE (facoltativo) | Collegamento trattato: | Flangia (facoltativa) |
| Esposizione: | LCD | Temperatura di funzionamento: | -40~80℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | 1Mpa |
| Evidenziare: | Indicatore di livello magnetostrittivo 24VDC,Indicatore di livello magnetostrittivo 1Mpa,Trasmettitore di livello di interfaccia 1Mpa |
||

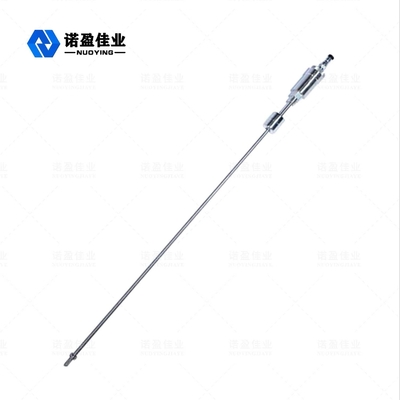

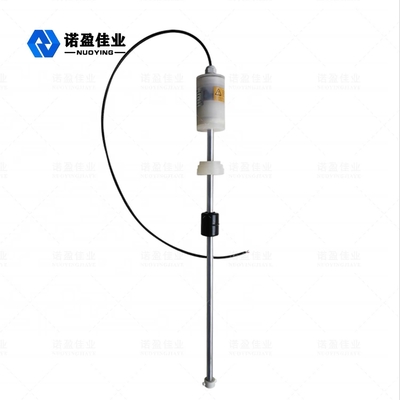

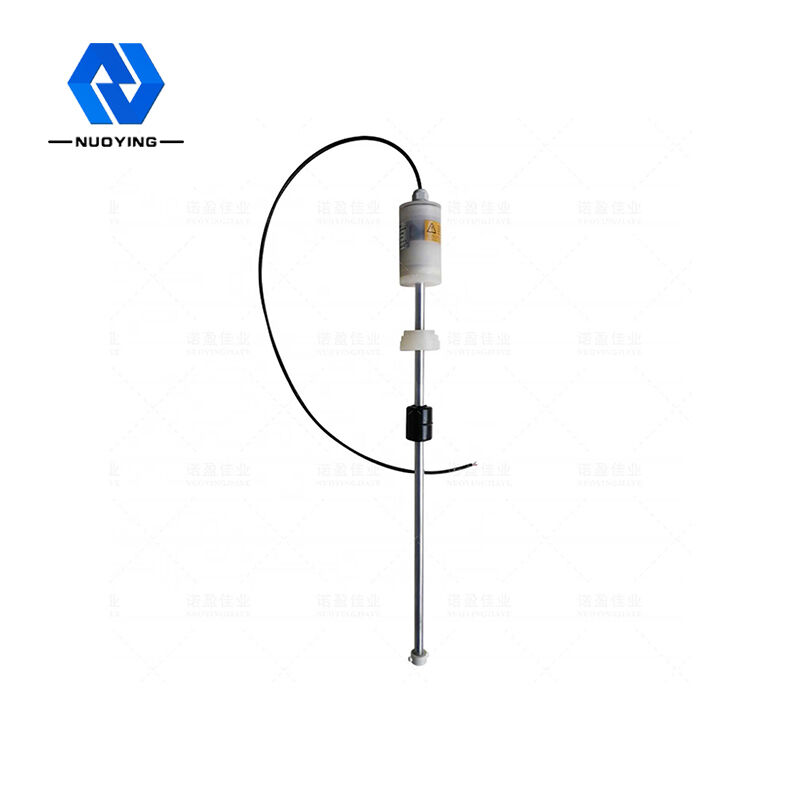

Misuratore di livello del liquido magnetostrittivo
Strumento di misura del livello del liquido Manometro Maglev Indicatore del livello del liquido magnetostrittivo Strumento di interfaccia olio-acqua
Liquido magnetostrittivoLivello metroOperativo Principio
Quando il sensore del misuratore di livello magnetostrittivo funziona, la parte del circuito del sensore stimolerà una corrente di impulso sul filo della guida d'onda e la corrente genererà un campo magnetico di corrente di impulso attorno al filo della guida d'onda quando si propaga lungo il filo della guida d'onda.L'asta sensore del misuratore di livello magnetostrittivo è provvista di un galleggiante, che può muoversi su e giù lungo l'asta al variare del livello del liquido.All'interno del galleggiante c'è una serie di anelli magnetici permanenti.Quando il campo magnetico della corrente pulsata incontra il campo magnetico anulare generato dal galleggiante, il campo magnetico attorno al galleggiante cambia in modo che il filo guida d'onda in materiale magnetostrittivo generi un impulso d'onda torsionale nella posizione del galleggiante, che viene ritrasmesso lungo il filo guida d'onda a velocità fissa e rilevato dal meccanismo di rilevamento.Misurando la differenza di tempo tra la corrente dell'impulso e l'onda torsionale, è possibile determinare con precisione la posizione del galleggiante, ovvero la posizione del livello del liquido.Vantaggi tecnici dell'indicatore di livello magnetostrittivo: l'indicatore di livello magnetostrittivo è adatto per la misurazione del livello di liquido pulito con alta precisione e la precisione può raggiungere 1 mm.La precisione dell'ultimo prodotto può raggiungere 0,1 mm.Il misuratore di livello magnetostrittivo può essere utilizzato anche per misurare il confine tra due diversi liquidi.Design a prova di esplosione, adatto per occasioni pericolose, il design intelligente del circuito elettronico può calcolare il volume;L'unica parte mobile è il galleggiante, quindi la manutenzione è molto bassa.
Liquido magnetostrittivoLivellometroParametro tecnico
| Applicazioni | livello del liquido |
| Campo di misura |
Sonda: 0-50~6000 mm |
| Precisione | ±0,5 mm |
| Alimentazione elettrica | 24 V CC ±10% |
| Uscita del segnale | 4 ~ 20 mA / Hart / RS485 |
| Corrente di lavoro | 4~20 mA;20,4 mA |
| Caratteristiche del carico | quando uscita in corrente, resistenza di carico massima uscita in tensione 600 Q, resistenza di carico massima 2mA |
| Temperatura di processo | -40〜80 °C, |
| Temperatura ambiente | -40〜80°C |
| Effetto della temperatura | ±0,5°C |
| Pressione di processo | - 0,1 ~ 1,0 MPa |
| Risoluzione | ± mm |
| Tempo di risposta | 0,2 ms |
| Materiale della canna | 304 316L (opzionale) |
| Connessione al processo | Filettatura, flangia, montaggio su supporto (opzionale) |
| Visualizzazione del sito | LCD (opzionale) |
| Materiale dell'alloggiamento | acciaio inossidabile / alluminio (opzionale) |
| Grado di protezione | IP67 |
| Grado antideflagrante | Exia IICT6 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Indicatore di livello magnetostrittivoantenna in materiale PTFE, PTFE (PTFE o PTFE), comunemente noto come "re della plastica", è costituita da tetrafluoroetilene dalla polimerizzazione di composti polimerici, ha eccellente stabilità chimica, elevata resistenza alla corrosione, tenuta, lubrificazione non appiccicosa, elettrica isolamento e buona resistenza antinvecchiamento, il PTFE ha le seguenti caratteristiche:
Liquido magnetostrittivo Livello metroApplicazione e installazione tipiche
