Dettagli:
|
Campo di misura: | 0~6m, 0~25m | Alimentazione elettrica: | 24VDC |
---|---|---|---|
Materiale: | PTFE (facoltativo) | Collegamento trattato: | Flangia (facoltativa) |
Esposizione: | LCD | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | 2Mpa |
Evidenziare: | Indicatore di livello magnetostrittivo di anti corrosione,HART Float Level Transmitter,Sensore livellato del galleggiante magnetico di HART |

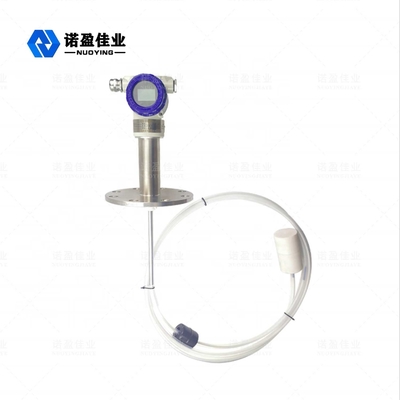

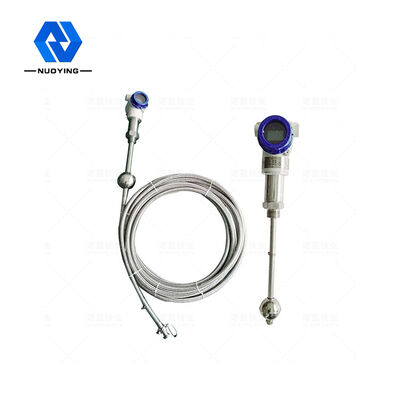

Metro livellato liquido magnetostrittivo
Principio di funzionamento liquido magnetostrittivo del tester livellato
Il sensore livellato liquido magnetostrittivo (qui di seguito ha citato come sensore, compreso tipo comune e tipo ignifugo) è utilizzato per la misura continua del livello liquido e dell'interfaccia. Inoltre, i sensori livellati liquidi magnetostrittivi sono inoltre ampiamente usati in vari campi, compresi la misura e controllo industriali dei livelli liquidi in vari carri armati liquidi quali petrolio, stoccaggio delle materie prime chimiche, processi industriali, la biochimica, medicina, alimento e bevanda, conduzione di aziende agricole del carro armato e stoccaggio sotterraneo delle stazioni di servizio, livello dell'acqua della diga, monitoraggio e trattamento delle acque di livello dell'acqua del bacino, ecc.

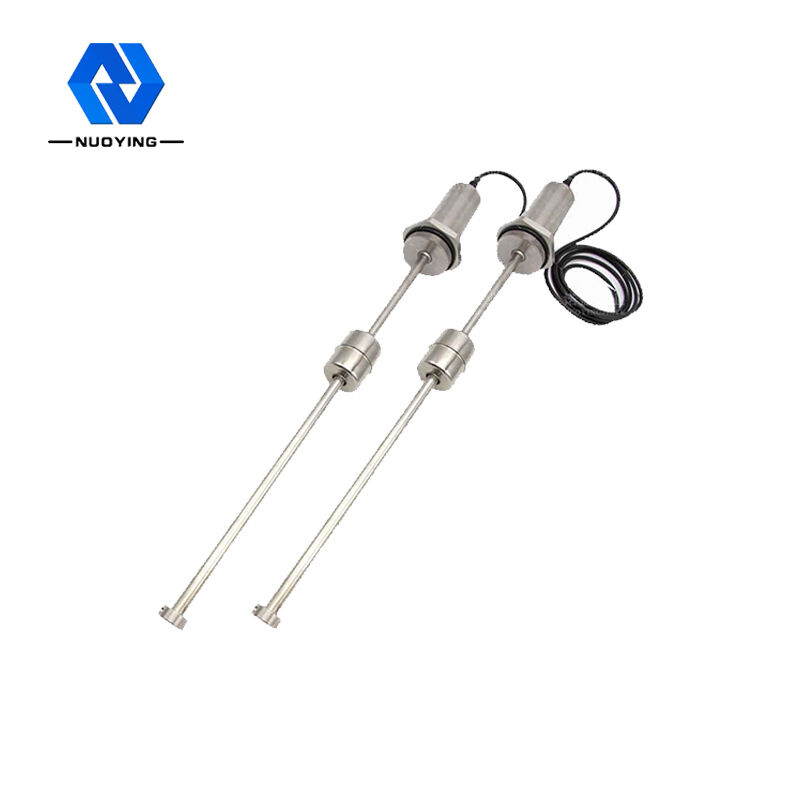

L'indicatore di livello magnetostrittivo consiste di tre parti: barretta della sonda, unità del circuito e galleggiante. Per misurare, l'unità del circuito genera gli impulsi della corrente quel viaggio giù la linea magnetostrittiva e per generare un campo magnetico circolare. Un galleggiante è sistemato fuori della barretta della sonda ed il galleggiante alza ed abbassa lungo la barretta della sonda con il cambiamento del livello liquido. Il galleggiante genera un campo magnetico allo stesso tempo perché misura con un insieme dei magneti permanenti. Quando il campo magnetico corrente incontra il campo magnetico del galleggiante, produce un impulso di ritorno «o»» «di torsione. La differenza di tempo fra l'impulso «di ritorno» e l'impulso di corrente è convertita in segnali di impulso calcolare la posizione reale del galleggiante e misurare il livello liquido.
Parametro tecnico liquido magnetostrittivo del tester livellato
Applicazioni | livello liquido |
Gamma di misura |
Sonda: 0-50~6000mm Cavo: 25m |
Accuratezza | ±0.5mm |
Alimentazione elettrica | 24VDC ±10% |
Uscita del segnale | 4~20mA/Hart/RS485 |
Attività in corso | 4~20mA; 20.4mA |
Caratteristiche del carico | quando uscita corrente, resistenza di carico massimo uscita di tensione di 600 Q, resistenza di carico massimo 2mA |
Temperatura trattata | -40 °C del 〜 130, - 40 °C del 〜 250 |
Temperatura ambiente | -40 〜 80°C |
Effetto di temperatura | °C ±0.5 |
Pressione trattata | - 0,1 ~ 4.0MPa |
Risoluzione | ±lmm |
Tempo di reazione | 0,2 spettrografie di massa |
Materiale di Rod | 304/316L (facoltativo) |
Collegamento trattato | Filo, flangia, montaggio di sostegno (facoltativo) |
Esposizione del sito | LCD (facoltativo) |
Abitazione del materiale | inossidabili/di alluminio (facoltativo) |
Grado di protezione | IP67 |
Grado protetto contro le esplosioni | Exia IICT6 (facoltativo) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
L'antenna magnetostrittiva dell'indicatore di livello facendo uso del materiale di PTFE, PTFE (PTFE o PTFE), conosciuto comunemente come «re della plastica», si compone di tetrafluoroetilene tramite la polimerizzazione dei composti del polimero, ha stabilità chimica eccellente, l'alta resistenza della corrosione, sigillamento, la lubrificazione non è isolamento appiccicoso e elettrico e la buona resistenza antinvecchiamento, PTFE ha le seguenti caratteristiche:
Applicazione tipica liquida magnetostrittiva ed installazione del tester livellato
