Dettagli:
|
Diametro nominale: | 15~800mm | Gamma di portata: | 0.5-10m/s |
---|---|---|---|
Accuratezza: | ±0.5%R, ±1%R (sotto DN200) | Uscita del segnale: | 4-20mA, |
Umidità ambientale: | 5%~95% | Grado di protezione: | IP65, può essere personalizzato fino a IP67 |
Evidenziare: | Trasmettitore di flusso elettromagnetico 4Mpa,trasmettitore di flusso elettromagnetico 15 mm,indicatore di flusso magnetico 800 mm |

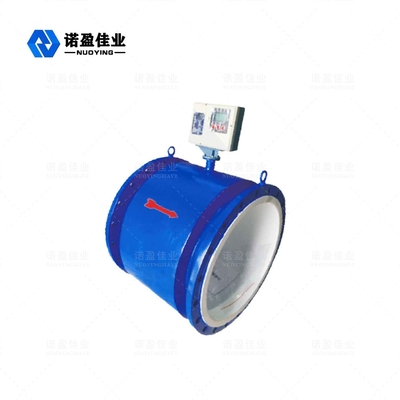

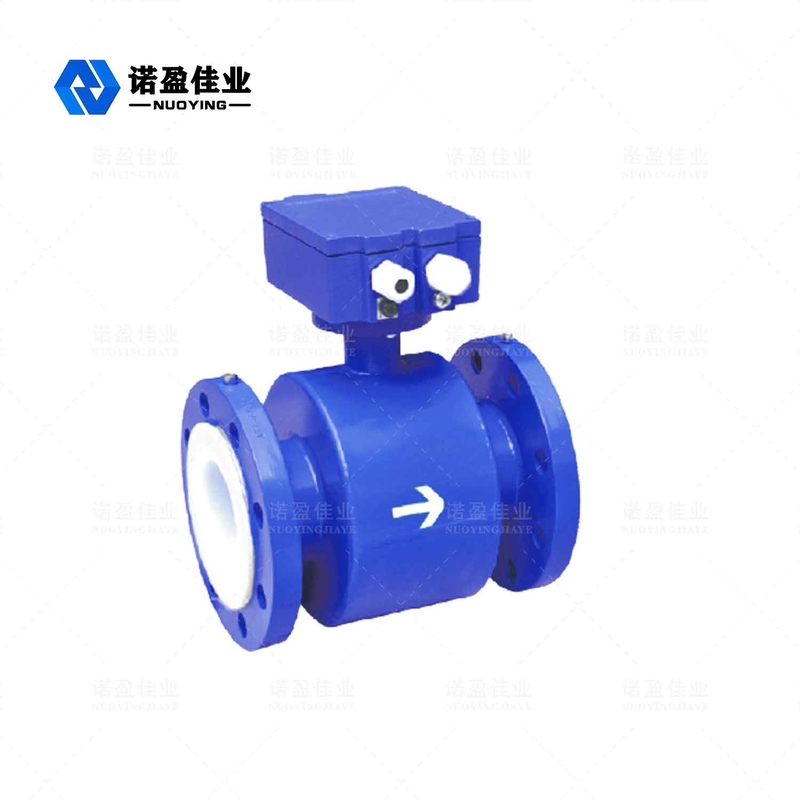

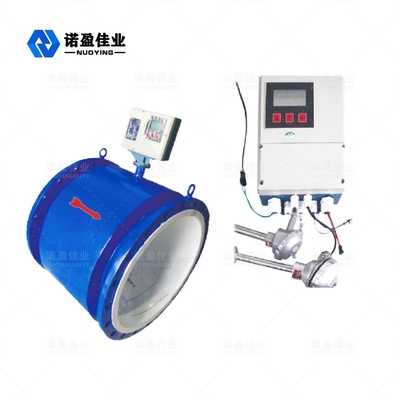

Misuratore di calore elettromagnetico NYLL-CHR
La NYIl misuratore di energia termica elettromagnetica della serie LL-CH è un misuratore per misurare il calore rilasciato dal fluido termico caricato in un sistema di trasferimento del calore. Utilizza un'elevata precisione e un'elevata affidabilità del misuratore di portata elettromagnetico come misurazione del flusso, utilizzando un'elevata precisione , elevata stabilità della resistenza termica del platino per eseguire la misurazione della temperatura, in modo che il contatore di energia termica abbia prestazioni di misurazione molto eccellenti. Può essere ampiamente utilizzato nella misurazione di aree residenziali civili, edifici per uffici, imprese e istituzioni di riscaldamento centralizzato, riscaldamento, aria condizionata e altro calore.
Misuratore di calore elettromagnetico NYLL-CHRTecnico Parametri
Standard Diametro nominale Intervallo di portata Precisione Media conducibilità |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800 mm 0,5-10 m/s ±0,5%R, ±1%R (sotto DN200) Il valore teorico ≥5uS/cm, il valore di utilizzo effettivo ≥30uS/cm. |
|||
Pressione nominale | Standard 1.0MPa | Opzionale 1,6 MPa | 2,5 MPa opzionale | 4.0MPa opzionale |
DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
Temperatura ambiente |
Sensore Tipo integrato |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
Medio più alto temperatura |
Tipo integrato | +80℃ | ||
Tipo separato |
Fodera in neoprene (CR) | +80℃ | ||
Gomma siliconica (FVMQ) | -20-+250℃ | |||
PTFE (PFA) Rivestimento in PTFE (F4) Rivestimento in polifluoroetilene propilene (F46) |
+80℃或+120℃ | |||
Segnale di uscita Dimensioni porta cavo Tensione di alimentazione Consumo di energia Modalità di comunicazione Materiale elettrodo di segnale e elettrodo di terra Forma elettrodo Numero elettrodi Flangia di connessione Flangia di connessione |
4 -20 mA;impulso/frequenza 2kHz (predefinito), SKHz (Max): M20*1.5 (giunto standard in nylon impermeabile, giunto in metallo antideflagrante opzionale) 110/220 V CA (100-240 V CA), 50 Hz/60 Hz; 24 V CC ±10% ≤20W RS-485, supporto standard MODBUS - protocollo RTU, protocollo HART, GPRS Acciaio inossidabile 316L, Hastelloy C, Hastelloy B, titanio, tantalio, platino Gli elettrodi di tipo inserito tra quelli inseriti all'esterno devono essere personalizzati Standard 3-4 elettrodi (2 elettrodi di misura, 十a elettrodi di messa a terra), configurati per calibro In linea con lo standard nazionale GB9119 (può essere personalizzato in base alle esigenze dell'utente) In linea con lo standard nazionale GB9119 (può essere personalizzato in base alle esigenze dell'utente) |
|||
Materiale dell'anello di messa a terra | Acciaio inossidabile, acciaio inossidabile contenente molibdeno | |||
DN15-DN450 | Acciaio inossidabile lCr18Ni9Ti (acciaio inossidabile austenitico normale SUS321) | |||
Materiale dell'alloggiamento | Acciaio al carbonio standard, l'acciaio inossidabile deve essere personalizzato | |||
Grado di protezione | Tipo separato IP68, IP65 | |||
Tipo integrato IP65 |
Misuratore di calore elettromagnetico NYLL-CHR Caratteristiche del progetto
◎La resistenza termica PT1000 viene utilizzata per la misurazione della temperatura e il flussometro elettromagnetico per la misurazione del flusso, con elevata precisione di misurazione, stabile e affidabile e prestazioni eccellenti.
◎ Il tubo di misurazione non ha parti di resistenza, nessun danno da pressione, non è influenzato dalla cattiva qualità dell'acqua.
◎ L'intervallo di portata misurato è ampio e la portata può essere impostata da 0,5 m/sa 10 m/s.
◎ Display LCD retroilluminato a grande schermo in tutto il cinese, può essere letto chiaramente in condizioni di luce intensa e senza luce.
◎ Ha la funzione di visualizzazione simultanea di portata termica cumulativa, portata cumulativa, portata termica istantanea, portata istantanea, temperatura di ingresso dell'acqua, temperatura di scarico dell'acqua e altri dati.
◎ Viene adottato il metodo di correzione del calore dell'entalpia termica con variazione casuale della temperatura per garantire misurazioni accurate a diverse temperature dell'acqua.
◎ Con uscita di comunicazione digitale MODBUS, HART, GPRS, PROFIBUS, comoda per la comunicazione remota. Funzione di protezione tramite password, non è possibile modificare i parametri di lavoro senza una password.
