Dettagli:
|
Diametro: | DN6-DN2000 | Applicazione: | Liquido conduttivo, fango |
---|---|---|---|
Alimentazione elettrica: | 24VDC | Uscita del segnale: | 4~20 m. A, RS 485, HART, MODBUS |
Accuratezza: | ±0.2%, ±0.5% | Grado di protezione: | IP65, IP67 |
Temperatura ambiente: | -25℃~60℃ | Temperatura media: | - 40℃ ~+ 130℃ |
Evidenziare: | Misuratore di portata elettromagnetico tipo liquame,trasmettitore di flusso magnetico 24VDC,sensore di flusso elettromagnetico 24VDC |

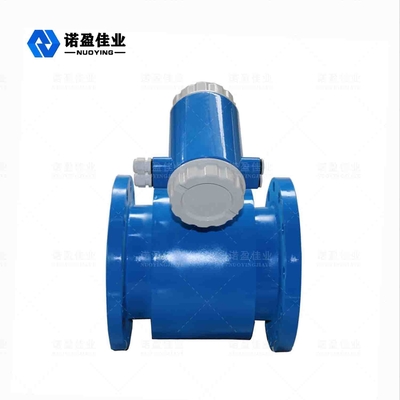

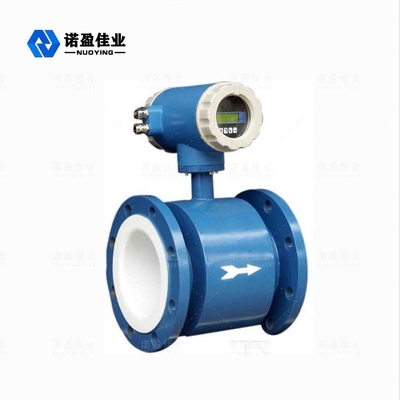

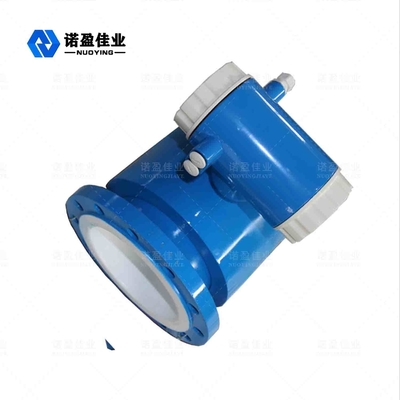

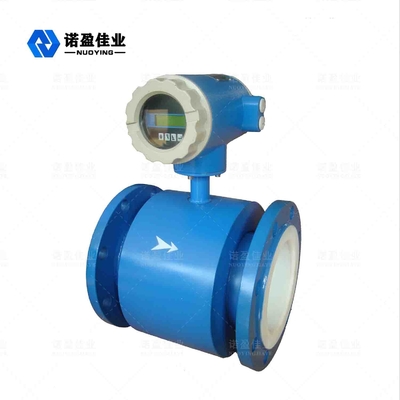

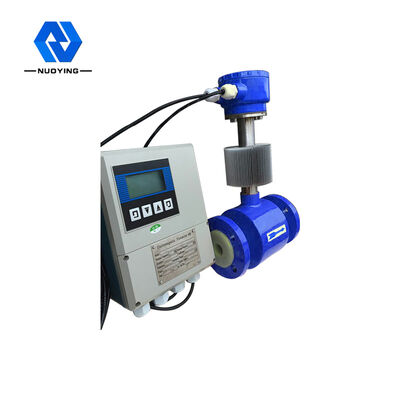

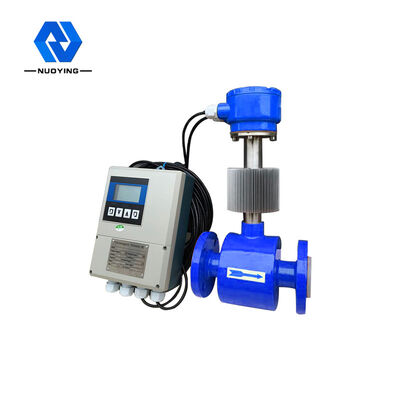

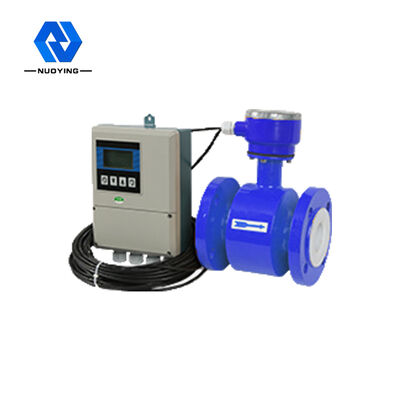

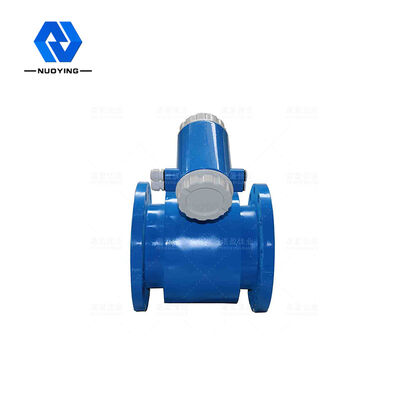

Misuratore di portata elettromagnetico tipo liquame
Il misuratore di portata elettromagnetico di tipo liquame NYLL-JY è un misuratore di portata elettromagnetico dedicato alla misurazione di liquami, liquami, liquami minerali, acqua e liquami di carbone. Il prodotto adotta la modalità di eccitazione ad alta frequenza o doppia frequenza, che migliora efficacemente la capacità del segnale di rumore anti-liquame , una buona stabilità, un funzionamento conveniente e la concentrazione di misurazione possono raggiungere il 5% ~ 60%.
Misuratore di portata elettromagnetico tipo liquame Tecnico Parametri
mostrare | Il display LCD retroilluminato a grande schermo può realizzare la visualizzazione digitale o dei caratteri di flusso, importo totale, percentuale, informazioni di allarme, ecc. E utilizzare i tasti a infrarossi per realizzare la visualizzazione del contenuto del display opzionale. Il contenuto è opzionale. Nessun display, due visualizzazione delle righe, tre righe visualizzano tre opzionali. | |
Calcolatore cumulativo interno | Per il flusso diretto totale, il flusso inverso totale e il flusso netto possono ottenere un calcolo cumulativo a 10 bit. | |
temperatura | temperatura ambiente di funzionamento: -25℃~60℃ | |
Protezione dall'ambiente esterno | Grado di protezione IP65 | |
Tensione di alimentazione |
corrente alternata: CA (100 ~ 230) ± 15% V, 47 ~ 440 Hz, il consumo energetico massimo è 80 W; corrente continua: DC11 ~ 40 V, il consumo energetico massimo è 80 W. |
|
produzione | Uscita volumetrica analogica | Con 4~20 m A/resistenza di carico di 650, l'uscita della quantità di simulazione a due vie è divisa in flusso diretto e quantità di simulazione di flusso inverso. |
Doppia uscita impulsiva | Può riflettere il flusso in avanti e inverso, per un'onda quadra da 0 ~ 2000 Hz o un segnale di impulso a larghezza di impulso fissa. Parametri come la frequenza di ripetizione dell'impulso, la frequenza di taglio e la larghezza dell'impulso sono tutti programmati in modo programmatico. La frequenza può essere impostata da 1 a 2000, H z e qualsiasi valore intero nell'intervallo. Quando il transistor di uscita isolato è acceso, la corrente è 150 m A e la tensione aperta < 35 V. | |
Doppia uscita allarme | È possibile programmare i seguenti parametri: flusso superiore e inferiore, rilevamento del controllo del traffico aereo;condizioni di errore;flusso avanti/indietro;polarità (aperto / spento) entro il campo specificato, impulso (frequenza) entro il campo specificato;frequenza di interruzione dell'impulso, ecc. Quando il transistor di uscita protetto dall'uscita di isolamento è acceso, la corrente è di 150 m A, in modo che in questo momento possa essere generata una tensione di 0 V. La tensione a circuito aperto è <35 V. | |
ingresso |
Calcolatore cumulativo a chiusura chiusa isolato dall'esterno. (Nota: non isolato da impulso e allarme) Isolamento nel volume analogico, volume impulso/segnale di allarme e massa, la tensione di isolamento è 500 V CC. | |
configurazione |
La configurazione è salvata in una memoria non volatile (disponibile generalmente per 10 anni). I valori preimpostati dall'utente stesso possono essere modificati. | |
auto diagnosi | Il convertitore può confermare che l'hardware è normale e può effettuare la diagnosi dei guasti, ad esempio un guasto dell'azionamento della bobina, ecc. | |
Impostazione della portata | Intervallo di misurazione della portata equivalente alla percentuale di portata massima (12 m/s), che può essere modificata. | |
intercambiabilità |
Il convertitore è completamente disponibile in modo intercambiabile con i sensori MFD di vario calibro. Il convertitore può essere configurato sul campo. La sostituzione del convertitore non pregiudica le caratteristiche del sistema. |
|
Sigillo scatola di contorno | M 20 * 1.5 Manicotto di tenuta. Può essere descritto sui requisiti speciali dell'utente. | |
tempo costante | Tutti sono programmabili da 1 secondo a 120 secondi. | |
Visualizza la direzione |
Direzione di visualizzazione di un tipo di corpo: con la scelta di un misuratore di portata elettromagnetico integrato, la direzione visualizzata dal convertitore non è facilmente osservabile a causa della direzione della tubazione, che può essere soddisfatta scegliendo la direzione di visualizzazione (cioè orizzontale o verticale) |
|
classificazione anti-pericolo | Exdmib II CT6 | |
mostrare | Configurazione completa: le unità ingegneristiche sono opzionali, come il rapporto di flusso, l'unità di flusso, tutte le uscite, ecc. | |
Rilevamento del controllo del traffico aereo: assicura la visualizzazione "0" durante il controllo del traffico aereo. | ||
Intercambiabilità: il convertitore/sensore è intercambiabile senza compromettere le prestazioni. | ||
Autodiagnosi: assicurarsi che il convertitore e il sensore funzionino correttamente. | ||
Modalità test: è possibile testare varie funzioni di uscita e display anche senza il collegamento del sensore. |
Misuratore di portata elettromagnetico tipo liquame Caratteristiche del progetto
