Dettagli:
|
| Campo di pressione:: | -0.1~100MPa | Segnale in uscita: | 4-20mA, RS485 |
|---|---|---|---|
| Pressione di sovraccarico: | 200%F.S | Linearità: | 0,03% |
| Potere del rifornimento: | 9-36VDC | Stabilità a lungo termine: | ±0.2%F.S/y |
| Potere del pieno carico: | 2w | Capacità di carico: | ≤500Ω |
| Evidenziare: | Trasmettitore del sensore di pressione del tubo RS485,trasmettitore del sensore di pressione 100 MPa,trasmettitore di pressione RS485 100 MPa |
||

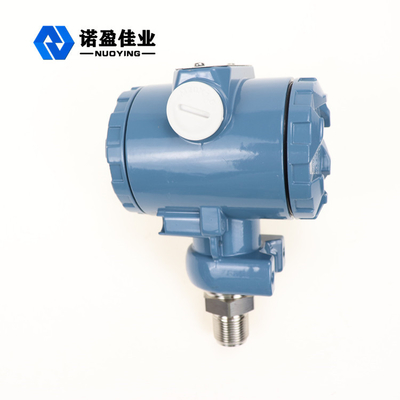

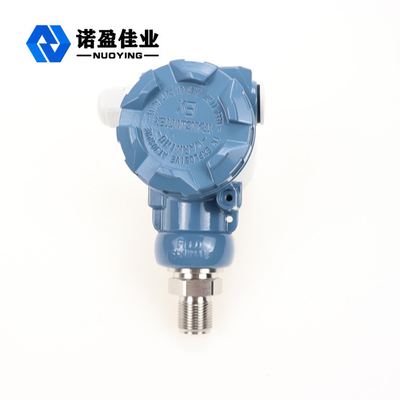

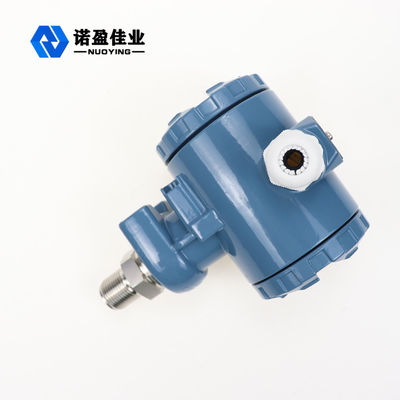

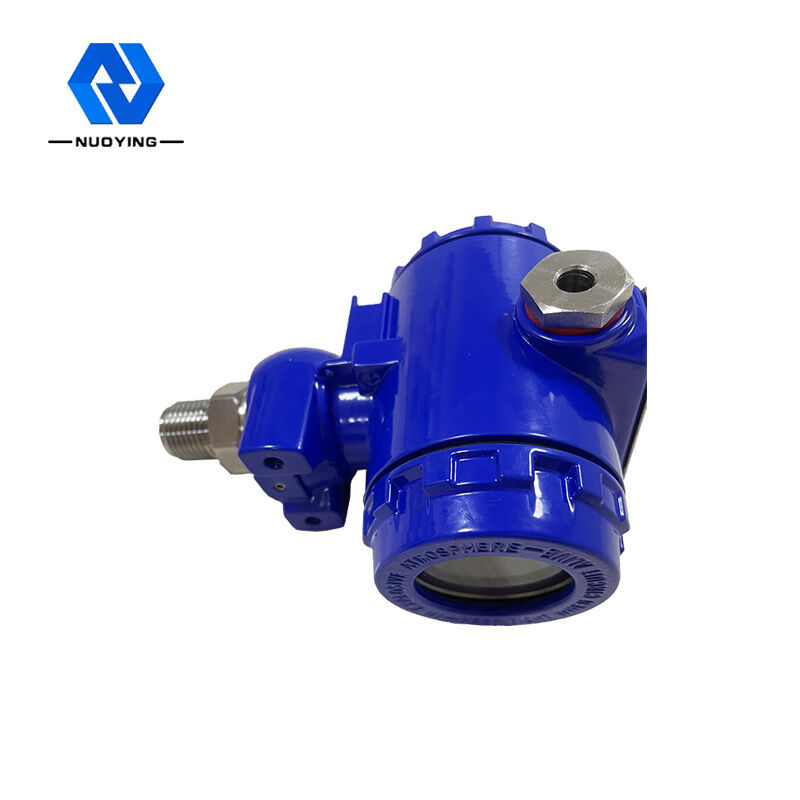

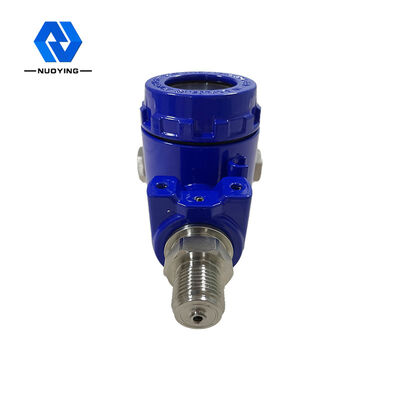

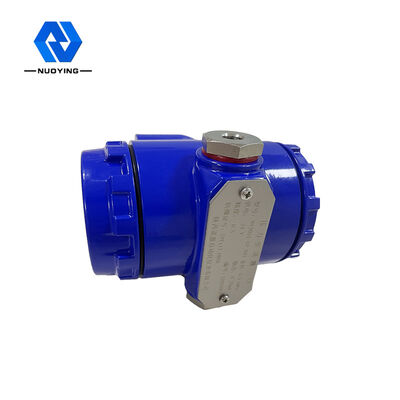

Trasmettitore di pressione antideflagrante per tubi dell'acqua
Descrizione del trasmettitore di pressione protetto contro le esplosioni del tubo dell'acqua:

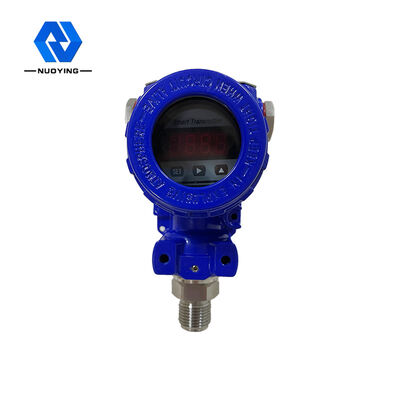

Il trasmettitore di pressione intelligente della serie di trasmettitori di pressione antideflagranti per tubazioni dell'acqua con sensori al silicio piezoresistivi avanzati, maturi e affidabili è stato progettato meticolosamente combinando la tecnologia avanzata del microprocessore e le tecniche di misurazione della capacità digitale.Il suo display LCD può visualizzare molti parametri fisici come pressione, temperatura, corrente.È possibile realizzare la regolazione dello zero, le impostazioni della gamma e altre funzioni tramite la pressione di un tasto e test facili in loco.
Il trasmettitore di pressione antideflagrante per tubazioni dell'acqua supporta il protocollo HART, FF H1, Profibus PA, Profibus DP e può misurare pressione, pressione differenziale, livello del liquido, flusso e altri parametri industriali.Può essere ampiamente utilizzato nelle industrie petrolifere, chimiche, elettriche e metallurgiche, ecc.
Parametri tecnici del trasmettitore di pressione protetto contro le esplosioni del tubo dell'acqua:
| Parametro di base | |
| Misura oggetto | liquido, gas, flusso |
| Energia | 9~32V c.c. (FF, PA) 9~17,5VCC (FF,PA; antideflagrante) 11,9~42VCC (HART) |
| 11,9~30VDC (HART; a prova di esplosione) | |
| Produzione | Analogico: 2 fili 4~20mA |
| Digitale: segnale HART,FF e PA | |
| Resistente al carico | 0~1500ohm (comune) |
| 250~550ohm (usare HART) | |
| Isolamento | Tensione tra terminale e custodia: 500 Vrms (707 V CC) |
| Schermo | Display LCD opzionale con numero digitale a 6 bit o caratteri a 5 bit |
| Temperatura | Temperatura di lavoro: -40 ~ 85 ℃ (senza display) |
| -30 ～ 70℃ (con display) | |
| -30 ~ 60 ℃ (IC a prova di esplosione) | |
| Temperatura di negozio: -40 ~ 100 ℃ (senza display) | |
| -40 ~ 85℃ (con display) | |
| Scala di umidità | 5%~100%UR |
| Ora di inizio | ≤ 5 secondi |
| Tempo di aggiornamento | 0,2 secondi |
| Regolazione dello scarico | Costante di tempo 0~15 secondi |
| Specifica delle prestazioni | |
| Precisione | ±0,075% dell'intervallo selezionato.Se l'intervallo di selezione <1/10 massimo dell'intervallo, la precisione è ±[0,025+0,005× (intervallo massimo/selezione |
| intervallo)]% dell'intervallo selezionato | |
| Effetto della temperatura | Effetto di ogni cambio di 28℃ (50℉) |
| Seleziona intervallo ≥0,1 intervallo massimo:±[0,019% dell'intervallo massimo +0,125% dell'intervallo selezionato] ; | |
| Selezionare intervallo ＜0,1 intervallo massimo:±[0,025% dell'intervallo massimo+0,125% | |
| di intervallo selezionato]. | |
| Stabilità a lungo termine | In 12 mesi, ±0,1% della portata massima |
| Effetto della pressione statica | ±0,25%/13,8MPa della portata massima |
| Posizione Installata Effetto | Il massimo del movimento del punto zero è 0,24kPa |
| Effetto di potenza | < 0,005%/V del range calibrato |
| A prova di esplosione | a sicurezza intrinseca Ex ia II C T4 |
| Livello di prova | IP65 |
| Effetto vibrazione | IEC 60068-2-6 Prove ambientali - Parte 2: Prove - Prova Fc: Vibrazione (sinusoidale) |
| Compatibilità elettromagnetica | IEC 61000-4-2 Compatibilità elettromagnetica (EMC) - Parte 4-2: Tecniche di test e misurazione - Immunità alle scariche elettrostatiche |
| test | |
| IEC 61000-4-3 Compatibilità elettromagnetica (EMC) - Parte 4-3: Tecniche di prova e misurazione - Radiazione, radiofrequenza, | |
| test di immunità ai campi elettromagnetici | |
| IEC 61000-4-4 Compatibilità elettromagnetica (EMC) - Parte 4-4: Tecniche di test e misurazione - Transitori elettrici veloci/burst | |
| test di immunità | |
| IEC 61000-4-6 Compatibilità elettromagnetica (EMC) - Parte 4-6: Tecniche di test e misurazione - Immunità alle condotte | |
| disturbi, indotti da campi di radiofrequenza | |
| IEC 61000-4-8 Compatibilità elettromagnetica (EMC) - Parte 4-8: Tecniche di test e misurazione - Campo magnetico a frequenza di rete | |
| test di immunità | |
Caratteristiche del trasmettitore di pressione a prova di esplosione del tubo dell'acqua:
