Dettagli:
|
| Campo di pressione: | -100kPa… 0~0.2kPa… 10MPa | Riferimento di pressione: | Calibro | Calibro sigillato |
|---|---|---|---|
| Uscita: | 4~20mA, protocollo 4~20mA+HART | Accuratezza: | ±0.3 (tipo.); ±0.5%FS (massimo) |
| Rifornimento: | alimentazione elettrica 24V | Impiegati ambientali.: | -30℃~80℃; con l'attrezzatura LCD -30℃~70℃ del calibro |
| Impiegati medi.: | -40℃~104℃ | Materiale del diaframma: | 316L (316L ha spruzzato con PTFE, Hastelloy la C, tantalio) |
| Protezione: | IP65 | ||
| Evidenziare: | moltiplicatore di pressione a livello del diaframma 10MPa,Moltiplicatore di pressione con il visualizzatore digitale IP65,24V tipo a livello moltiplicatore di pressione |
||

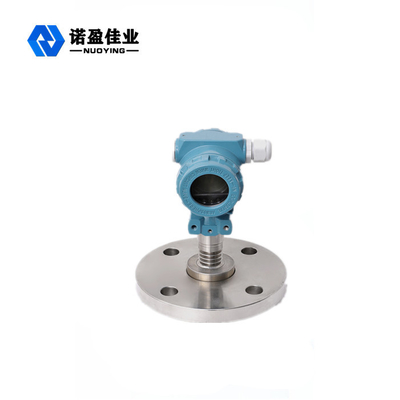

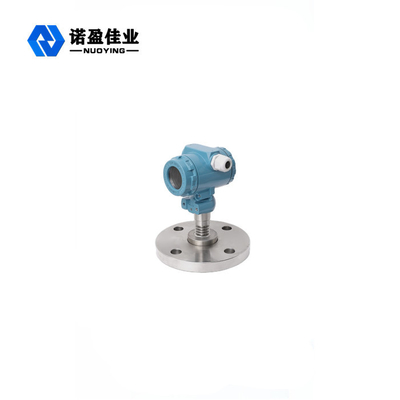

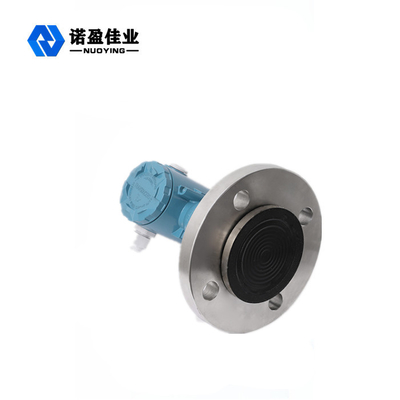

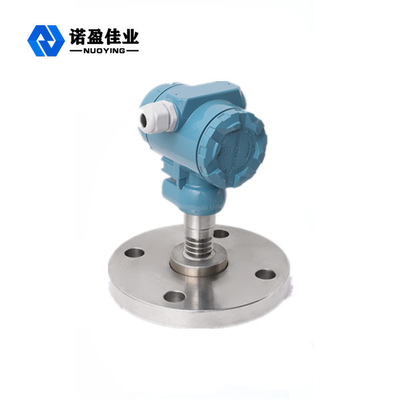

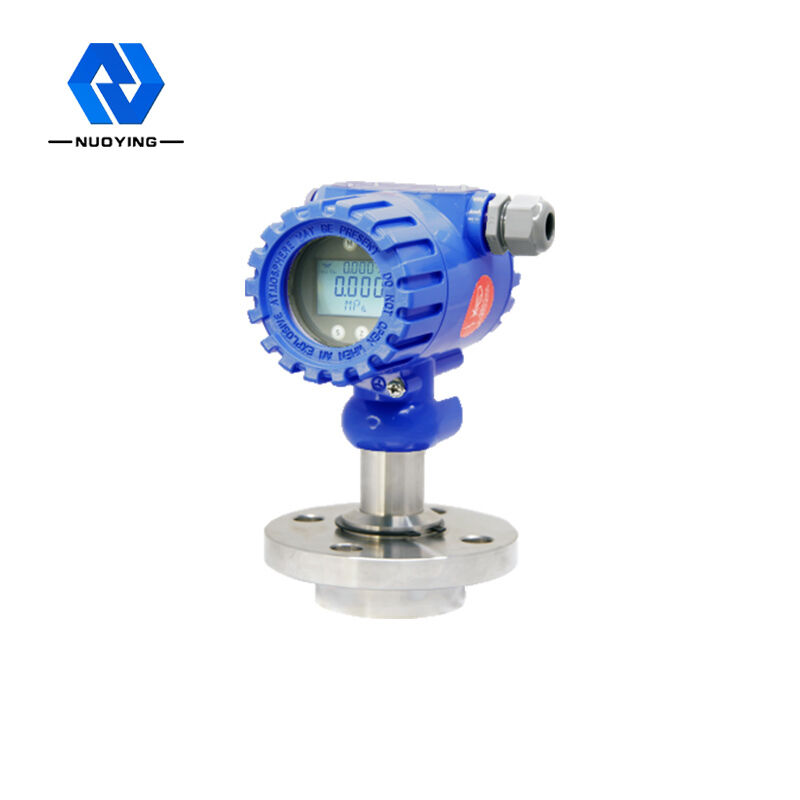

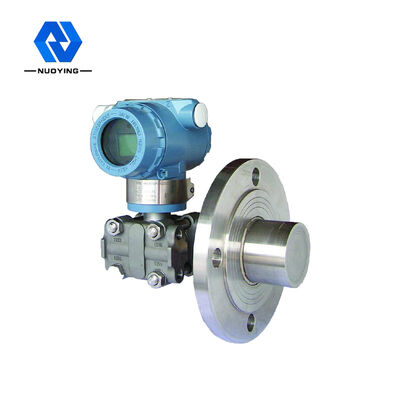

Moltiplicatore di pressione a livello del diaframma del montaggio della flangia
Descrizione a livello del moltiplicatore di pressione del diaframma del montaggio della flangia:
Il moltiplicatore di pressione a livello con la flangia è un tipo di prodotto a livello per soddisfare la richiesta del montaggio della flangia del cliente. Questo prodotto adotta l'elemento sensibile alla pressione importato del silicio diffuso e dopo l'invecchiamento e la stabilità a lungo termine che selezionano, la prestazione di prodotto è stabile ed affidabile.
Il moltiplicatore di pressione a livello con la flangia prende il piatto della flangia della norma internazionale come la norma del collegamento e può realizzare il modo in loco del montaggio della flangia per l'utente. Poiché il diaframma di sforzo è esposto direttamente e percepisce la pressione, conveniente per pulizia e capace soddisfare le richieste a prova d'umidità, impermeabili, a prova di ex ed altre severe di condizione di lavoro, i prodotti di questa serie ampiamente sono fatti domanda per i media viscosi con le particelle nei campi quali controllo dei processi industriale, petrolio, l'industria chimica, la metallurgia ecc.
Parametri a livello del moltiplicatore di pressione del diaframma del montaggio della flangia:
| Parametri di prestazione | |||
| Campo di pressione | -100kPa… 0~0.2kPa… 10MPa | ||
| Riferimento di pressione | Pressione relativa, pressione relativa sigillata | ||
| Rifornimento & uscita | 4~20mA, 4~20mA+HART® protocollo (alimentazione elettrica 24V) | ||
| Accuratezza | ±0.3 (tipo.); ±0.5%FS (massimo) | ||
| Zero impiegati. coefficiente | ±1%FS/55℃ | ||
| Effetto di temperatura completo della portata | ±1%FS/55℃ | ||
| Temperatura ambiente | -30℃~80℃; con l'attrezzatura LCD -30℃~70℃del calibro | ||
| Impiegati medi. | -40℃~104℃ | ||
| Impiegati di stoccaggio. | -40℃~85℃ | ||
| Resistenza di isolamento | ≥100MΩ/500VDC (200MΩ/250VDC) | ||
| Grado di protezione | IP65 | ||
| grado a prova di ex | Exd II BT6 GB | ||
| Limitazione di sovrappressione | 150%FS | ||
| Stabilità a lungo termine | ±0.2%FS/year | ||
| Prestazione strutturale | |||
| Materiale del diaframma | 316L (316L ha spruzzato con PTFE, Hastelloy la C, tantalio) | ||
| Liquido di riempimento | Olio siliconico | ||
| Abitazione del materiale | Rivestimento di alluminio di fusione sotto pressione dell'epossiresina | ||
| Collegamento elettrico | M20×1.5 | ||
| Collegamento trattato | DN25, DN50, DN80 | ||
Caratteristiche a livello del moltiplicatore di pressione del diaframma del montaggio della flangia:
• 3051 o 2088 che alloggiano sono facoltativi
• Montaggio della flangia
• modo del Doppio cavo, 4~20mA uscita analogica, protocollo di HART® della comunicazione dei dati
• Attrezzatura LCD intelligente del calibro con la lampadina
• Diaframma con il grande, sigillamento tutto saldato, affidabile e durevole a lungo termine
• Usato per la misura di pressione per gas, liquido, vapore
• Diaframma facoltativo di anticorrosivo (tantalio, Hastelloy la C, 316L, 316L ha spruzzato con PTFE)
• Particolarmente adatto a liquido viscoso ad alta temperatura
• Il prezzo è più economico di quello di simili strumenti importati
Applicazione a livello del moltiplicatore di pressione del diaframma del montaggio della flangia:
• Giacimenti del controllo dei processi per le industrie quali petrolio, industria chimica, metallurgia, elettricità, alimento, la fabbricazione della carta, la medicina, la macchina che fabbricano, l'esperimento scientifico e l'aviazione militare ecc.
