Dettagli:
|
Media: | L'aria/acqua/refrigera liquido | Applicazione: | idraulico e pneumatico |
---|---|---|---|
Accuratezza: | 0.5%FS | Signalwire dell'uscita: | 4-20mA, 0-10V, 2wire |
Alimentazione elettrica: | 10~30VDC | Temperatura di funzionamento: | -10~80℃ |
Collegamento trattato: | G1/4 | ||
Evidenziare: | sensore di pressione del compressore d'aria 30V,Trasmettitore del sensore di pressione idraulico,Moltiplicatore di pressione idraulico dell'acqua |

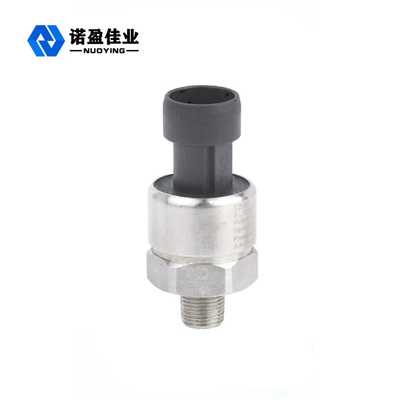

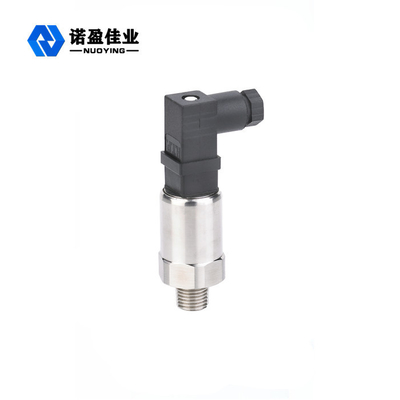

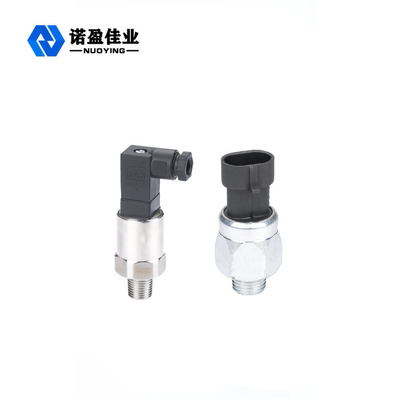

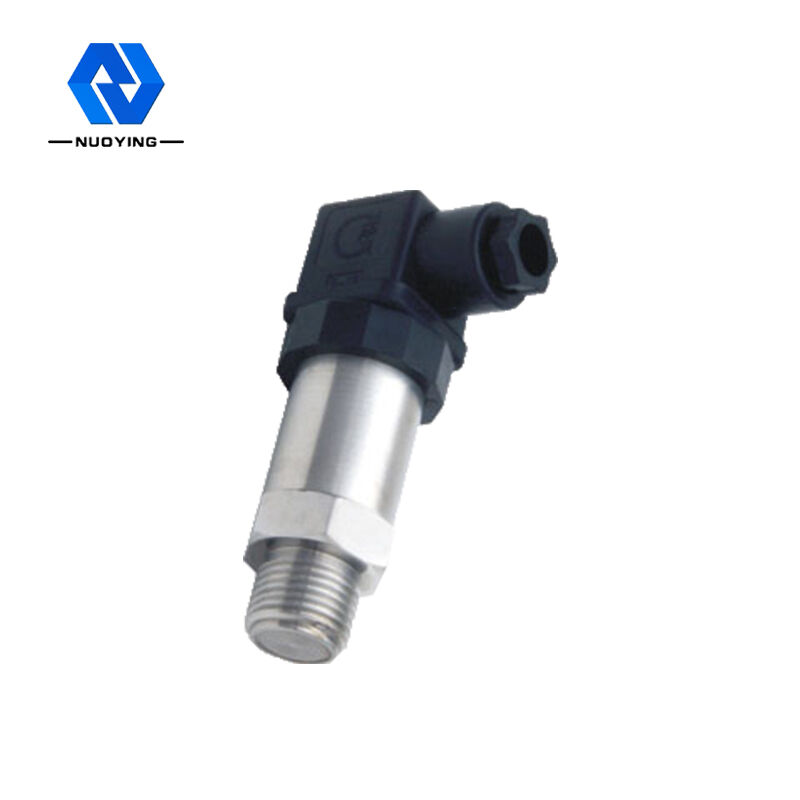

sensore di pressione del compressore d'aria 4-20ma/moltiplicatore di pressione idraulico dell'acqua
sensore di pressione del compressore d'aria 4-20ma/descrizione idraulica del moltiplicatore di pressione dell'acqua:
il sensore di pressione del compressore d'aria 4-20ma/moltiplicatore di pressione idraulico dell'acqua è un sensore ceramico di pressione che è a temperatura compensata e laser sistemato per la calibratura accurata di contrappeso e della portata. Il vantaggio tipico è la dimensione compatta, che lo rendono conveniente essere installato nella piccola stanza.
Uscita: A4=4~20mA; V05=0.5~4.5V; V0=0~5V; V1=1~5V; V10=0~10V
Gamma di misura
Unità della misura: K=kPa; M=MPa; P=psi; B=bar
Accuratezza: 0.5=0.5%F.S; 1=1.0%F.S
Connettore elettrico: P=Packard; D=Din43650C; M=M12; C=Cable
Collegamento di pressione: G=G1/4; N=NPT1/4; R=R1/4; U=7/16-20UNF; M=M20×1.5; N2=NPT1/2; G2=G1/2; R2=R1/2
Lunghezza di cavo (m)
sensore di pressione del compressore d'aria 4-20ma/parametri idraulici del moltiplicatore di pressione dell'acqua:
Generalità | Valore | |||
Gamma di misura | -1~0 ...... 100bar, 0~2 ...... 3bar, 0~4 ...... 60bar (gamma normale), 0~61 ...... 600bar | |||
Pressione di sovraccarico | 1,5 volte delle scale piene | |||
Pressione scoppiata | 3 volte delle scale piene | |||
Accuratezza | ±0.5%F.S, ±1.0%F.S | |||
Stabilità a lungo termine | Valore tipico: 0,5% F.S Maximum: 1%F.S | |||
Temperatura di lavoro | -40℃~100℃ | |||
Temperatura compensativa | -10℃~80℃ | |||
Temperatura di stoccaggio | -50℃~125℃ | |||
Compatibilità media | Tutto il medium corrosivo compatibile con inossidabile 1Cr18Ni9Ti e ceramico | |||
Modalità di output | Due-metallico | Tre-metallico | ||
Uscita | 4~20mA | 0.5~4.5V | 0/1~5V | 0~10V |
Alimentazione elettrica | 10~30VDC | 5VDC | 10~30VDC/AC | 12~30VDC/AC |
Resistenza di carico | (U-10)/0,02 (Ω) | >100K (Ω) | ||
Isolamento | >100M (Ω) @50V | |||
Collegamento elettrico | Packard, DIN43650C, DIN72585, M12, cavo | |||
Grado di protezione | IP67 | |||
Collegamento di pressione | Maschio G1/4, NPT1/4,7/16-20UNF, M20×1.5, G1/ | |||
(Femmina e l'altro collegamento è disponibili a richiesta) | ||||
Tempo di reazione | 10ms | |||
Forma di pressione | Pressione relativa | |||
Compatibilità elettromagnetica | Elettromagnetico trasmetta: EN50081-1/-2; Sensibilità elettromagnetica: EN50082-2 |
