Dettagli:
|
Applicazione: | liquido | Materiale: | Acciaio inossidabile |
---|---|---|---|
Lunghezza della forcella: | 44mm | Alimentazione elettrica: | 24VDC, 220VAC |
Temperatura di lavoro: | forcelle -40 - °C +130 | Sforzo trattato: | < 2=""> |
Collegamento trattato: | filo, flangia (facoltativa) | Uscita del segnale: | SPDT, SPST, PNP, NPN |
Evidenziare: | Interruttore a forcella vibrante antideflagrante,interruttore a forcella vibrante SPST,sensore di livello a forcella SPST |

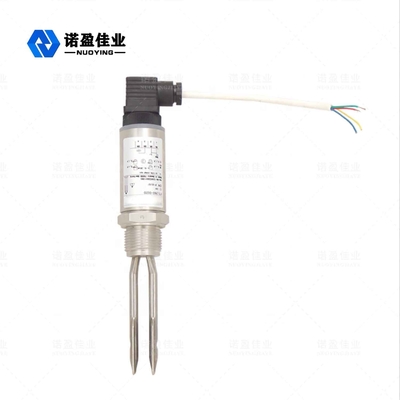

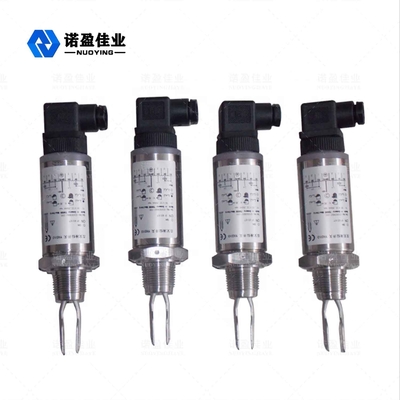

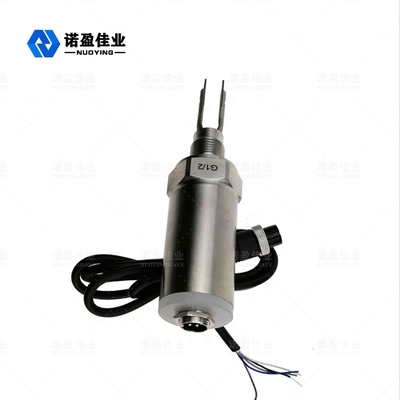

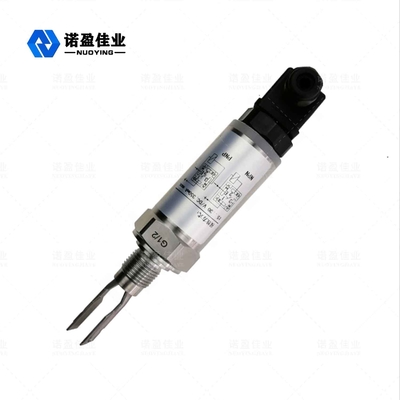

NYYCUK Diapason Livello Interruttore di controllo del livello
Operativo Principio
L'interruttore di livello del diapason è anche spesso chiamato misuratore di livello del diapason o controller del livello del diapason, principalmente perché il misuratore di livello del diapason in diversi collegamenti nella produzione industriale, il ruolo chiave effettivo è diverso, le persone abitualmente chiamavano molti nomi diversi.L'interruttore di livello del diapason è una specie di interruttore di livello, che utilizza principalmente il principio di risonanza del diapason per misurare il livello di stato, il suo design unico del diapason e le caratteristiche di vibrazione intrinseche, può garantire la funzione di pulizia automatica del diapason e prevenire il materiale sospeso nella misura massima .
L'interruttore di livello del diapason è un nuovo interruttore di controllo del livello, è principalmente dal diapason, attraverso il principio di vibrazione per misurare il livello di altezza.Il principio di funzionamento del controller di livello del diapason è di far vibrare il diapason ad una certa frequenza di risonanza attraverso una coppia di cristalli piezoelettrici installati sulla base del diapason.Quando il diapason è in contatto con il mezzo misurato, la frequenza e l'ampiezza del diapason cambieranno.Queste modifiche verranno rilevate dal circuito intelligente, elaborate e convertite in un segnale di commutazione.
Parametro tecnico
Applicazioni | Liquido |
Lunghezza della forcella | 44mm (personalizzabile secondo necessità) |
Materiale | Acciaio inossidabile |
Alimentazione elettrica | 24 V CC, 220 V CA |
Temperatura di lavoro | forcella -40 〜+130 °C, strumentazione -40 〜+85 °C |
Densità dielettrica | N 0,7 g/cm3 (liquido), >0,1 g/ cm3 (solido) |
Stress da processo | < 2,0 MPa |
Connessione al processo | filettatura, flangia (opzionale) |
Livello di protezione | IP67 |
Classe esplosiva | Exd IIBT4 (opzionale) |
Uscita del segnale | SPDT,SPST,PNP,NPN |
Caratteristiche del progetto
◎ Adatto per misurare polvere solida a media densità o particelle che possono fluire liberamente.Applicabile anche a quasi tutti i fluidi liquidi, questa serie di interruttori di livello a diapason può essere misurata a vari livelli, con finecorsa di sicurezza per guasto alto/basso, protezione da troppopieno o funzionamento a vuoto, controllo della pompa, tubi di visualizzazione con/senza flusso, ecc. .
◎Libero dall'influenza di schiuma, correnti parassite e gas, è adatto per l'allarme a punto fisso o il controllo di tutti i tipi di livello di materiale solido e livello di liquido in vari contenitori.È possibile utilizzare più modelli in diverse situazioni.Lunga durata, prestazioni stabili, sicuro e affidabile
◎ Forte adattabilità: il materiale misurato ha parametri elettrici diversi e la densità non ha alcun effetto sulla misurazione.Ridimensionamento, agitazione, turbolenza, bolle, vibrazioni, viscosità media, alta temperatura, alta pressione e altre condizioni avverse non influiscono sul rilevamento.
◎Non è richiesta alcuna regolazione: non è influenzata dalla costante dielettrica e dalla densità, quindi non è richiesta alcuna regolazione del campo per qualsiasi liquido misurato.
◎Esente da manutenzione: il processo di rilevamento dell'interruttore del diapason è completato dal circuito elettronico, nessuna parte mobile, una volta installato e messo in funzione, non è necessaria alcuna regolazione del punto.
Applicazione
