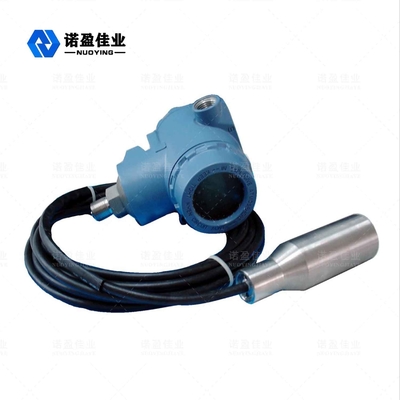

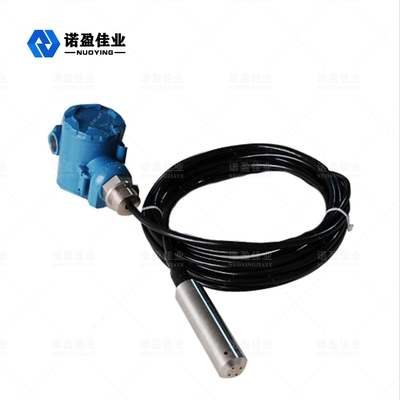

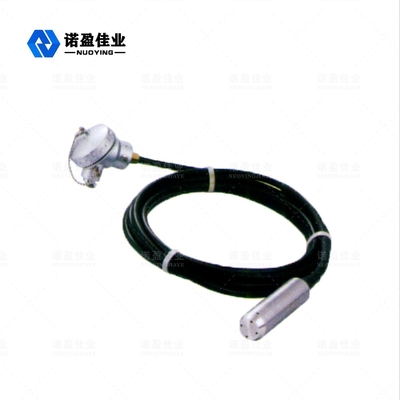

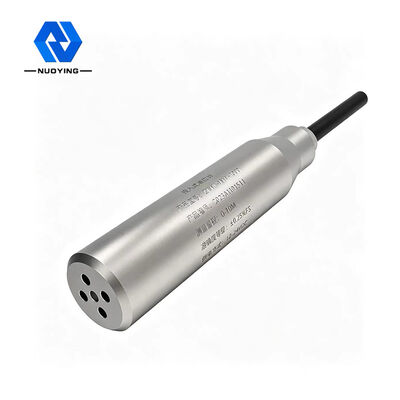

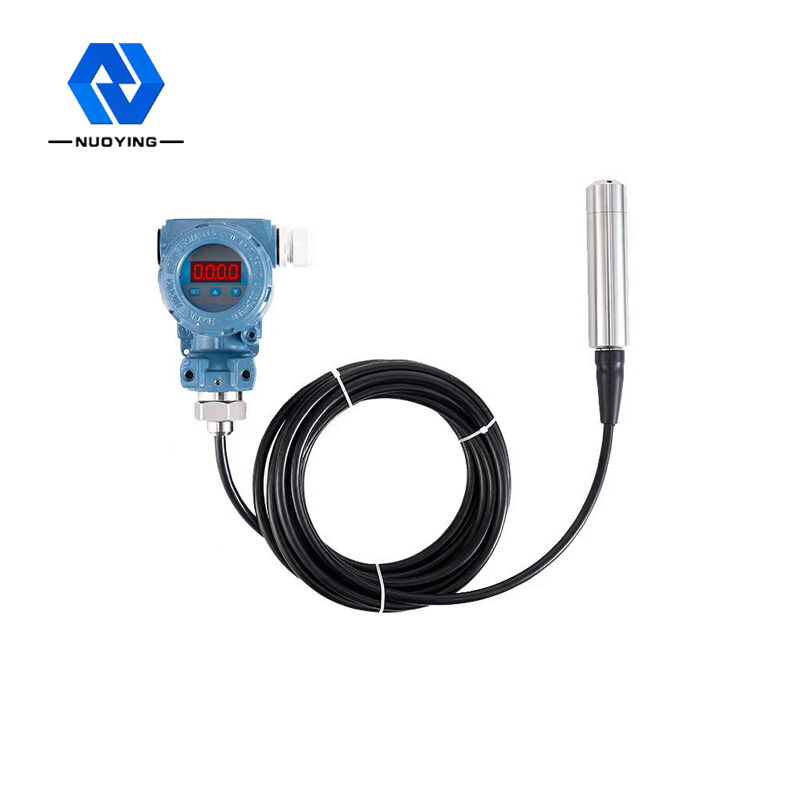

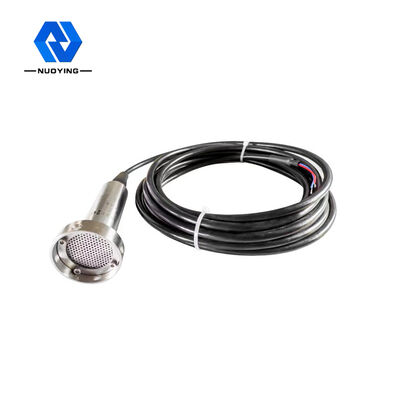

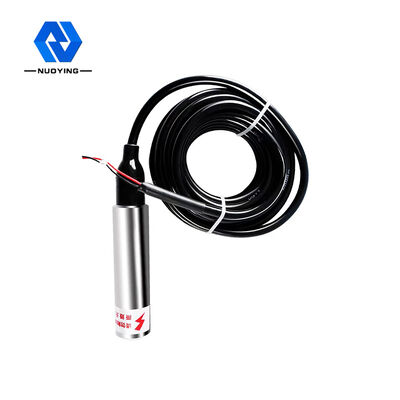

NH93420 Trasmettitore del sensore di pressione del trasmettitore di livello del liquido
Il trasmettitore di livello del liquido della serie NH93420 è uno strumento di misurazione del livello del liquido piezoresistivo a stato solido completamente sigillato in acciaio inossidabile.In questo prodotto vengono utilizzati l'elevata stabilità, il sensore di pressione piezoresistivo ad alta affidabilità, il circuito di elaborazione del trasmettitore intelligente ad alta precisione, la tecnologia di compensazione della temperatura digitale di precisione e la tecnologia di correzione non lineare.Il segnale di livello del liquido misurato viene convertito in un'uscita di segnale elettrico standard.Cavo impermeabile e connessione sigillata a guscio, tubo nel cavo, può essere utilizzato a lungo in liquido.La struttura integrata e l'uscita del segnale standardizzata offrono praticità per l'uso sul campo e il controllo automatico..Il prodotto è di piccole dimensioni, leggero, facile da installare e facile da usare.È adatto per la misurazione e il controllo del livello del liquido nei settori del petrolio, dell'industria chimica, delle centrali elettriche, dell'approvvigionamento idrico urbano e dell'esplorazione della temperatura dell'acqua.
NH93420 Trasmettitore di livello del liquidoParametro tecnico
Applicazioni tipiche | Liquido liquido corrosivo | ||||||||||
Campo di misura |
|
||||||||||
Uscita del segnale: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura ambiente | -40 〜85 °C | ||||||||||
Temperatura di processo |
-10 ~+70 °C |
||||||||||
Connessione al processo | montaggio su flangia filettata (opzionale) | ||||||||||
Alimentazione elettrica | 24 V CC (± 5%) | ||||||||||
Capacità di carico |
< (U-15) / 0,02A |
||||||||||
Materiale del diaframma |
316L, diaframma in ceramica (opzionale) Materiale cassa: alluminio, acciaio inossidabile (opzionale) |
||||||||||
Stabilità |
±0,05%FS/anno;±0,1 %FS/anno |
||||||||||
Visualizzazione sul campo | LCD (opzionale) | ||||||||||
Livello di protezione | IP67 | ||||||||||
Classe esplosiva |
Exia II CT5 Exd IIBT5 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
NH93420 Trasmettitore di livello del liquido Operativo Principio
Il trasmettitore di livello del liquido è costituito da uno speciale cavo di guida del gas integrato in un tubo capillare, un giunto a compressione e una sonda.La sonda del misuratore di livello è costituita da un nucleo in acciaio inossidabile con un diaframma nella parte inferiore e un guscio di plastica con fori.La misurazione del livello del liquido è in realtà la differenza tra la pressione idrostatica sulla testa della sonda e la pressione atmosferica effettiva, quindi il sensore ceramico (fissato alla pellicola in acciaio inossidabile) e il componente elettronico convertono la differenza di pressione nel segnale di uscita 4〜20mA .
Quando il trasmettitore di livello del liquido idrostatico viene inserito in una certa profondità del liquido misurato, la formula della pressione del sensore è la seguente: PA= p・g・h+Po per ottenere la formula del livello del liquido:h = PA- Po/ p *G.
Allo stesso tempo, la pressione del liquido viene introdotta nella camera di pressione positiva del sensore attraverso la conduzione del gas in acciaio inox, quindi la pressione atmosferica sulla superficie del liquido viene collegata alla camera di pressione negativa del sensore, in modo da contrastare il Po, sul retro del sensore e rendere la pressione misurata del sensore PA-Po= p・g・h.
Se la densità del liquido è uniforme, la differenza di pressione statica è proporzionale all'altezza del livello del liquido.
NH93420 Trasmettitore di livello del liquido Caratteristiche del progetto
