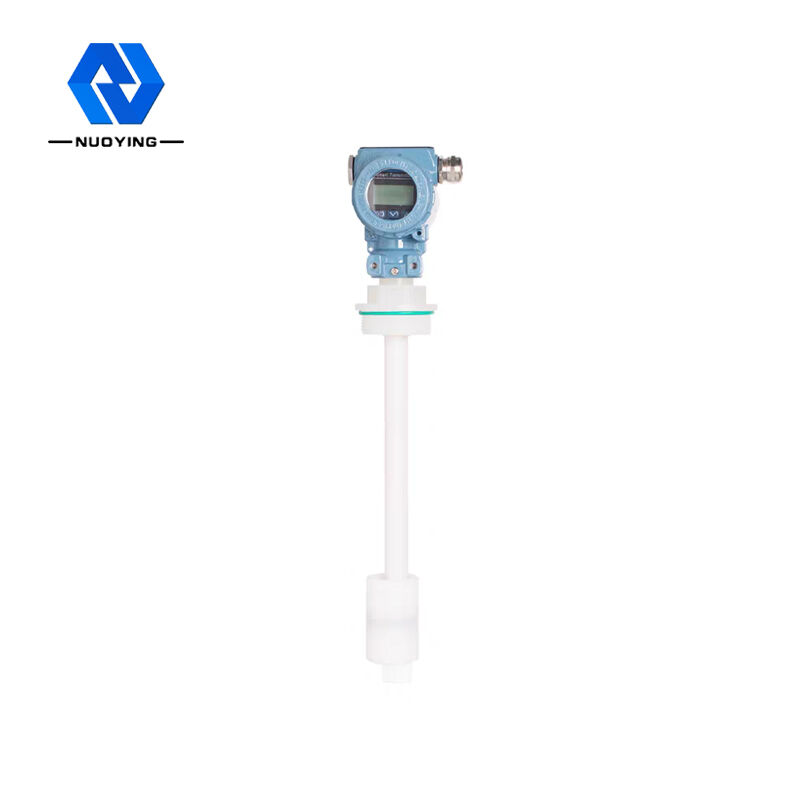

Misuratore di livello magnetostrittivo per serbatoi di stoccaggio sotterraneo 4-20mA IP67/IP68

Misuratore di livello magnetostrittivo per serbatoi di stoccaggio sotterraneo 4-20mA IP67/IP68

Marchio:	NUOYINGJIAYE
Numero di modello:	NYCZ500
MOQ:	1
prezzo:	$100 to $380
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	300 pezzi/pre mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Explosion-proof certificate

Applicazione tipica:

liquido, misura dell'interfaccia

Forma di antenna:

Cavo, asta

Materiale dell'antenna:

304、 316

Campo di misura:

0-50~5000 mm (cavo: 25 m)

Alimentazione elettrica:

24 V CC (due fili/quattro fili), 220 V CA

Uscita del segnale:

4 20 mA/HART/RS485/Modbus

Connessione:

Filettatura, staffa, flangia (opzionale)

Pressione di processo:

-0,1 ~ 10,0 MPa

Temperatura di processo:

-40～+200℃

Capacità di alimentazione:

300 pezzi/pre mese

Evidenziare:

Interruttore a galleggiante in acciaio inossidabile da 24 V CC

interruttore a galleggiante per serbatoio dell'acqua IP66

trasmettitore di livello a galleggiante da 120 m

Descrizione del prodotto

Serbatoio di stoccaggio sotterraneo Misuratore di livello magnetostrittivo 4-20mA IP67/IP68

NuoyingNYCZ500-1 Misuratore di livello del liquido magnetostrittivo Panoramica

Parametri del prodotto

Applicazione tipica	Misurazione del livello del liquido
Materiale dell'antenna	304, 316L (opzionale)
Intervallo di misurazione	0-50~5000mm (tipo cavo: 25m)
Alimentazione	24VDC (due fili, quattro fili)
Temperatura del mezzo	-40~+200℃
Pressione di processo	-0.1~2.0MPa
Connessione di processo	Filettatura, Flangia, Staffa (opzionale)
Uscita del segnale	4...20mA/HART/RS485/Modbus...

Descrizione del prodotto

Principio di funzionamento del misuratore di livello del liquido magnetostrittivo NYCZ500

Il principio di funzionamento del misuratore di livello magnetostrittivo è mostrato in figura. Il prodotto è composto principalmente da un'asta di misurazione, un vano elettronico e una sfera galleggiante senza contatto sull'asta di misurazione. L'asta di misurazione è dotata di un filo magnetostrittivo (filo guida d'onda) e l'asta è realizzata in tubo di acciaio inossidabile non magnetico, che protegge molto bene il filo guida d'onda. Quando il misuratore di livello magnetostrittivo funziona, il generatore di impulsi nel vano elettronico invia un impulso di avvio. Quando questo
impulso di avvio viene trasmesso nel filo guida d'onda, genera un campo magnetico rotante che avanza nella direzione del filo guida d'onda. Quest'onda meccanica si propaga in due direzioni, l'onda meccanica che raggiunge l'estremità dell'asta di misurazione viene assorbita dallo smorzatore, l'onda meccanica che ritorna verso il vano elettronico viene rilevata dal meccanismo di captazione dell'energia installato nel vano elettronico e convertita in un impulso di corrente corrispondente, e il meccanismo di captazione dell'energia
calcola quindi la differenza di tempo tra i due impulsi per misurare accuratamente l'altezza del livello del liquido misurato.

Caratteristiche di progettazione del misuratore di livello del liquido magnetostrittivo NYCZ500

1. Maggiore applicabilità, una varietà di forme di sonda, una varietà di forme di connessione di processo, una varietà di materiali di produzione, design personalizzabile;
2. Affidabilità: Poiché il misuratore di livello magnetostrittivo adotta il principio della guida d'onda, non ci sono parti meccaniche in movimento, quindi non c'è attrito, nessuna usura. L'intero convertitore è racchiuso in un tubo di acciaio inossidabile e il mezzo di misurazione è senza contatto, funzionamento affidabile del sensore, lunga durata.
3. Alta precisione: Poiché il misuratore di livello magnetostrittivo funziona con impulsi guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di avvio e dell'impulso di fine, quindi la precisione di misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da raggiungere con altri sensori.
4. Buona sicurezza: Il misuratore di livello magnetostrittivo ha elevate prestazioni antideflagranti, intrinsecamente sicuro, sicuro da usare, particolarmente adatto per la misurazione di materiali chimici e liquidi infiammabili. Non è necessario aprire il coperchio del serbatoio durante la misurazione, evitando l'insicurezza della misurazione manuale.
5. Il misuratore di livello magnetostrittivo è facile da installare e semplice da mantenere: Il misuratore di livello magnetostrittivo viene generalmente installato attraverso l'orifizio esistente nella parte superiore del serbatoio, particolarmente adatto per l'installazione di serbatoi di stoccaggio sotterranei e serbatoi già in funzione, e non può influire sulla normale produzione durante il processo di installazione.

Campo di applicazione del misuratore di livello del liquido magnetostrittivo NYCZ500

1. Misurazione e controllo del livello nel campo industriale
2. Misurazione e controllo del livello del serbatoio
3. Controllo del livello del liquido nei processi chimici
4. Controllo del livello del liquido nei serbatoi farmaceutici
5. Controllo dei serbatoi di alimenti e bevande
6. Monitoraggio del livello dell'acqua delle dighe
7. Trattamento delle acque potabili e delle acque reflue
8. Misurazione e controllo dell'interfaccia olio-acqua
9. Sistema di gestione della misurazione delle stazioni di servizio
10. Altre misurazioni e controlli del livello del liquido...
