Dettagli:
|
| Tensione di alimentazione elettrica: | DC24V | Temperatura ambiente: | -40~60℃ |
|---|---|---|---|
| Sbocco: | M20*1.5 (dentro il filo) | Errore: | ±10mm |
| Impedenza del carico: | 550Ω (quando l'alimentazione elettrica è 24V.DC) | Segnale in uscita: | 4-20mA |
| Evidenziare: | Indicatore di livello del galleggiante magnetico di DC24V,Uscita di Digital magnetica dell'indicatore di livello del galleggiante,indicatore magnetico del livello dell'acqua |
||

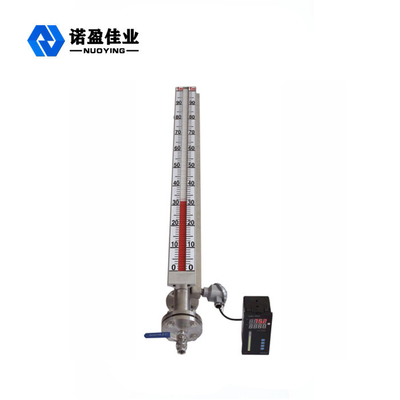

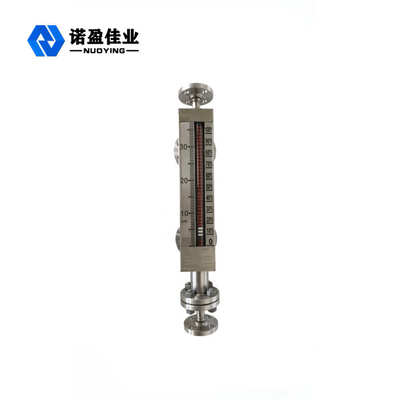

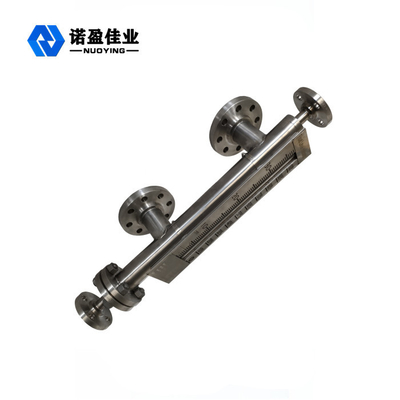

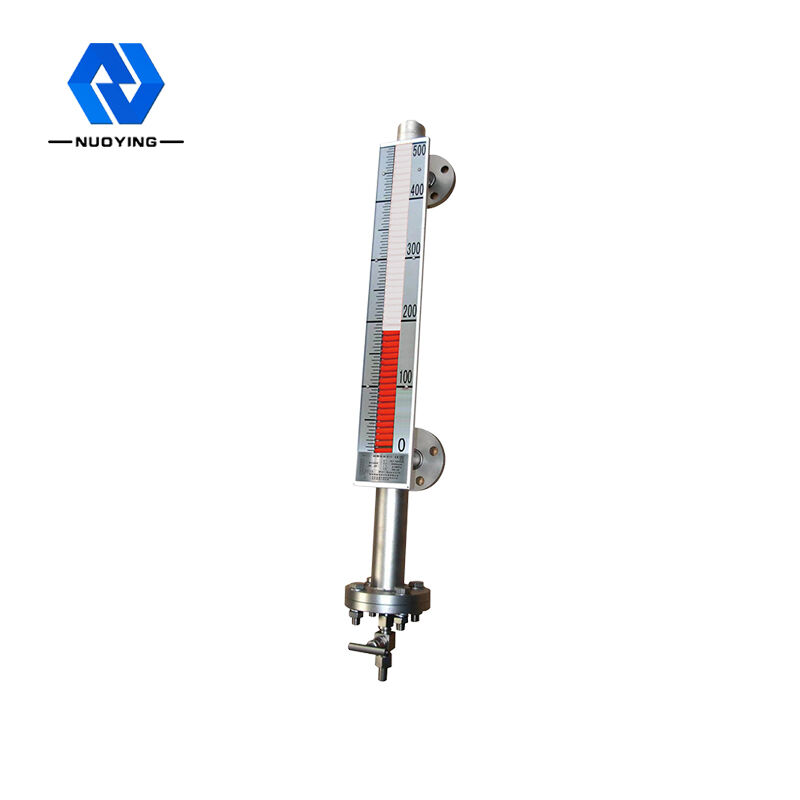

Indicatore di livello di uscita digitale a galleggiante magnetico Indicatore di livello a vibrazione magnetica
Indicatore di livello di uscita digitale a galleggiante magnetico Indicatore di livello a vibrazione magnetica Descrizione:
L'indicatore di livello può essere configurato come allarme di livello del liquido e trasmettitore di livello.Può ottenere la visualizzazione della luce superiore e inferiore del livello del liquido a lungo raggio e l'allarme sonoro.Il trasmettitore può convertire la variazione di livello linearmente in un segnale di corrente standard 4~20Ma.DC, che può essere utilizzato con uno strumento secondario per ottenere la visualizzazione del livello/modalità del liquido a lungo raggio. Ha un ampio campo di misura, display a fluorescenza a due colori , effetto buona notte, resistenza alla corrosione, antiesplosione, sicuro e affidabile.Può essere applicato alla misurazione del livello di liquidi in vari contenitori, acqua, inquinamento industriale, oli vari, gas liquefatti, acidi e alcali, ecc. Nelle comunicazioni industriali e marine.
Indicatore di livello di uscita digitale a galleggiante magnetico Parametri dell'indicatore di livello a vibrazione magnetica:
| Campo di misura | 0~6000 mm |
| Errore | ± 10 mm |
| Segnale di uscita | 4~20 mA CC |
| Impedenza di carico | 550Ω (quando l'alimentazione è 24V.DC) |
| Tensione di alimentazione | 24V.CC |
| Presa | M20*1.5 (filettatura interna) |
| Temperatura ambiente | -40~60℃ |
| Classificazione di pericolo | dIIbt1-4, ibIIBT4 |
| Classificazione di protezione all'esterno | IP65 |
Indicatore di livello di uscita digitale a galleggiante magnetico Indicatore di livello a vibrazione magneticaPrincipio:

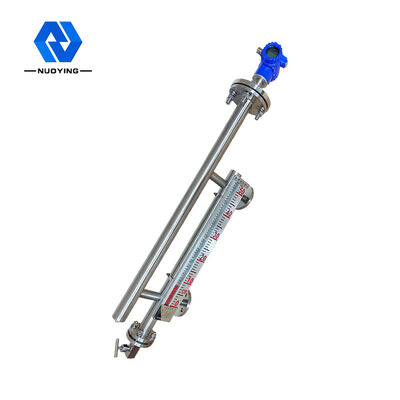

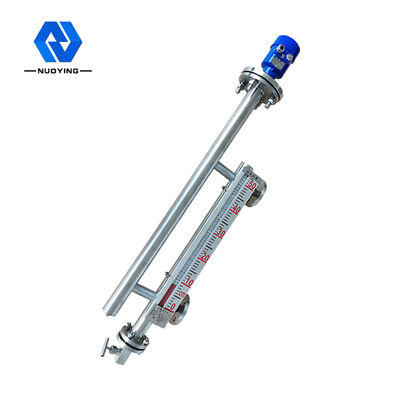

Il trasmettitore è costituito da un sensore di livello del liquido e un convertitore.Il sensore è costituito da una serie di interruttori reed e resistori montati all'interno di un tubo di acciaio inossidabile di diametro interno 20 e fissati all'esterno del tubo di misura.Il convertitore è costituito da moduli elettronici ed è montato nella scatola di giunzione del sensore.
Attraverso l'accoppiamento di galleggianti magnetici, il sensore converte la variazione del liquido nel valore della resistenza del resistore e lo converte in un segnale di corrente standard 4~20mA.DC dal convertitore e lo invia allo strumento secondario per realizzare il visualizzazione remota del livello/modalità del liquido.
Messa in servizio, uso e manutenzione
1, il metodo di debug del trasmettitore
Posizionare l'acciaio magnetico nella posizione zero del sensore di livello del liquido.A questo punto, viene tirato l'interruttore reed più basso del sensore. Regolare il potenziometro "zero" per rendere l'uscita 4 ~ 20 mA;quindi posizionare il magnete a fondo scala e regolare il potenziometro "Range", l'uscita è 20 mA.Ripetutamente più volte, il debug può essere completato.
2, precauzioni di installazione
(1) Quando l'indicatore di livello è installato, nessun corpo estraneo può entrare nel tubo di misurazione.
(2) L'indicatore di livello deve essere installato verticalmente sul lato del contenitore.Quando il galleggiante è installato nel tubo di misurazione, c'è un'estremità del magnete rivolta verso l'alto e non capovolgerlo.
3, mettere in atto considerazioni

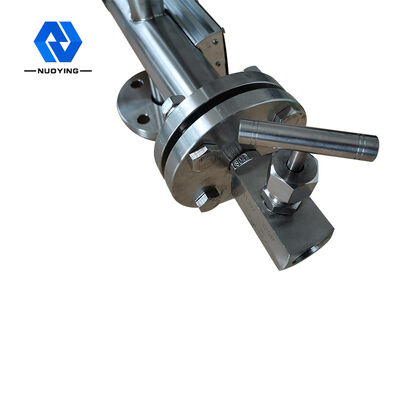

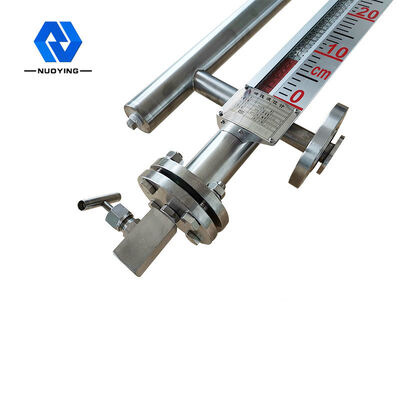

Quando l'indicatore di livello viene messo in funzione, aprire prima lentamente la valvola superiore, quindi aprire lentamente la valvola inferiore in modo che il liquido misurato entri lentamente nel tubo di misurazione per evitare che il fluido in pressione nel contenitore si precipiti rapidamente nel tubo di misurazione, quindi che il galleggiante si alza rapidamente, con conseguente indicazione che il tracciamento del tubo non funziona.
4, la manutenzione dell'indicatore di livello
(1) Quando il mezzo misurato contiene impurità e sedimenti, pulire periodicamente il tubo di misurazione e il galleggiante.Quando si pulisce il galleggiante, è necessario utilizzare un detergente adeguato.Non battere o brasare a fuoco vivo per evitare la smagnetizzazione magnetica.
(2) Dopo l'uso a lungo termine dell'indicatore di livello del liquido, in particolare dopo l'uso a lungo termine in condizioni di alta temperatura, se si rileva che l'inseguimento dell'indicatore non è flessibile, è necessario controllare prima l'intensità del campo magnetico dell'acciaio magnetico del galleggiante .Se il campo magnetico è stato smagnetizzato, sostituire l'acciaio magnetico o il galleggiante.
