Dettagli:
|
Numero del prodotto: | NYLD-WL | Umidità relativa: | 5%~90% |
---|---|---|---|
Temperatura media: | -20~+120°C | Temperatura ambiente: | -20~+60°C |
Pressione atmosferica: | 86KPa~106KPa | Uscita del segnale: | segnale 4~20mA |
Grado di protezione/antideflagrante: | IP67/ExiaIIBT5, ExdIIBT6 (vedi certificato per dettagli) | Uscita di comunicazione: | Comunicazione RS485, protocollo HART, ecc. |
Evidenziare: | Misuratore di portata astuto della turbina di controllo,Misuratore di portata elettromagnetico della turbina,Metro elettromagnetico di scorrimento dell'acqua della turbina |

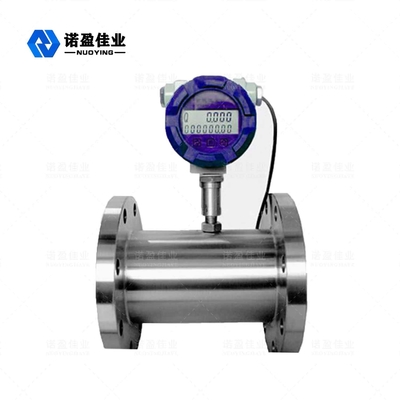

Alta precisione astuta della struttura semplice del misuratore di portata della turbina di controllo
Principio di funzionamento del misuratore di portata della turbina
Quando il liquido misurato attraversa il sensore, nell'ambito dell'azione del liquido, la ventola è costretto per girare e la sua velocità di rotazione è proporzionale alla velocità di flusso media della conduttura e la rotazione della ventola cambia periodicamente il valore di riluttanza del convertitore magnetoelettrico. I flussi magnetici nei cambiamenti della bobina di rilevazione periodicamente, generano un potenziale indotto periodico, cioè, un segnale di impulso elettrico, che è amplificato da un amplificatore ed è inviato allo strumento dell'esposizione per esposizione.
Caratteristica del progetto del misuratore di portata della turbina
◎È adatto a misura ad alta pressione e non c'è necessità di aprire i fori sul corpo del tester ed è facile da fare un metro ad alta pressione;
◎Ci sono molti tipi di sensori speciali, che possono essere progettati nei vari sensori speciali secondo le esigenze speciali degli utenti, quali il tipo di bassa temperatura, il tipo bidirezionale, il tipo del martello, il tipo speciale della miscelazione della sabbia, ecc.;
◎Può essere trasformato un tipo alimentabile, adatto a misura di gran-calibro, con piccola perdita di pressione, prezzo basso, flusso e l'estrazione continua ed installazione e manutenzione convenienti.
Parametro tecnico del misuratore di portata della turbina
Materiale del sensore | (l) acciaio inossidabile 304 acciaio inossidabile, 316, ecc. | |
Temperatura ambiente | -20~+60°C | |
Temperatura media | -20~+120°C | |
Umidità relativa | 5%~90% | |
Pressione atmosferica | 86Kpa~106Kpa | |
Uscita del segnale | Segnale di impulso, segnale 4~20mA | |
Uscita di comunicazione | Comunicazione RS485, protocollo di HART, ecc. | |
Alimentazione elettrica | A. alimentazione elettrica esterna: +24VDC±15%, ripple≤±5 | Alimentazione elettrica di B. Internal: 1 insieme della batteria al litio 3.0V10AH |
Protezione/valutazione protetta contro le esplosioni | IP67/ExiaIIBT5, ExdIIBT6 (si veda il certificato per i dettagli) |
