Dettagli:
|
Applicazione tipica: | Liquido, gas, vapore | Gamma di misura: | URL di limite superiore (0.006-40) |
---|---|---|---|
Alimentazione elettrica: | 24VDC (±30%) | Liquido di riempimento: | Olio siliconico, olio inerte (facoltativo) |
Temperatura dell'ambiente: | -40~+85℃ | Temperatura trattata: | -25~+125℃ (>+125℃ può essere personalizzato) |
Collegamento trattato: | flangia (facoltativa) | Effetti di vibrazione: | <> |
Evidenziare: | Trasmettitore regolabile del sensore di pressione,Trasmettitore di pressione del gas 24VDC,Moltiplicatore di pressione del vapore IP67 |

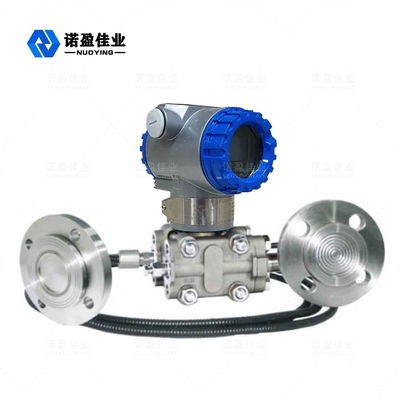

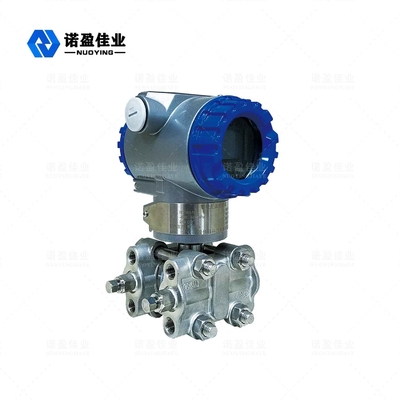

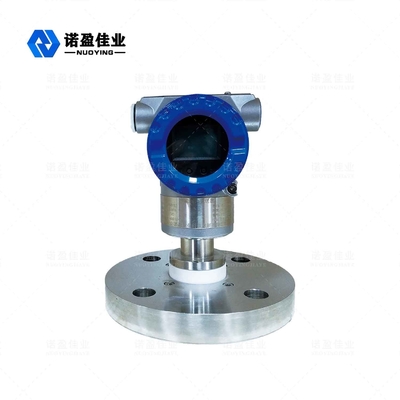

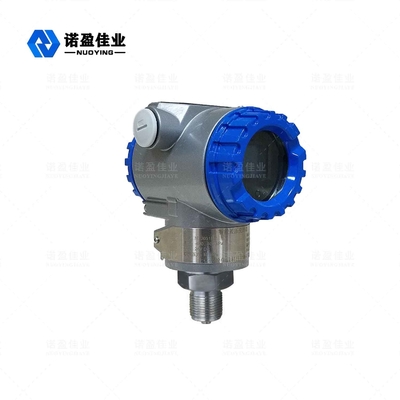

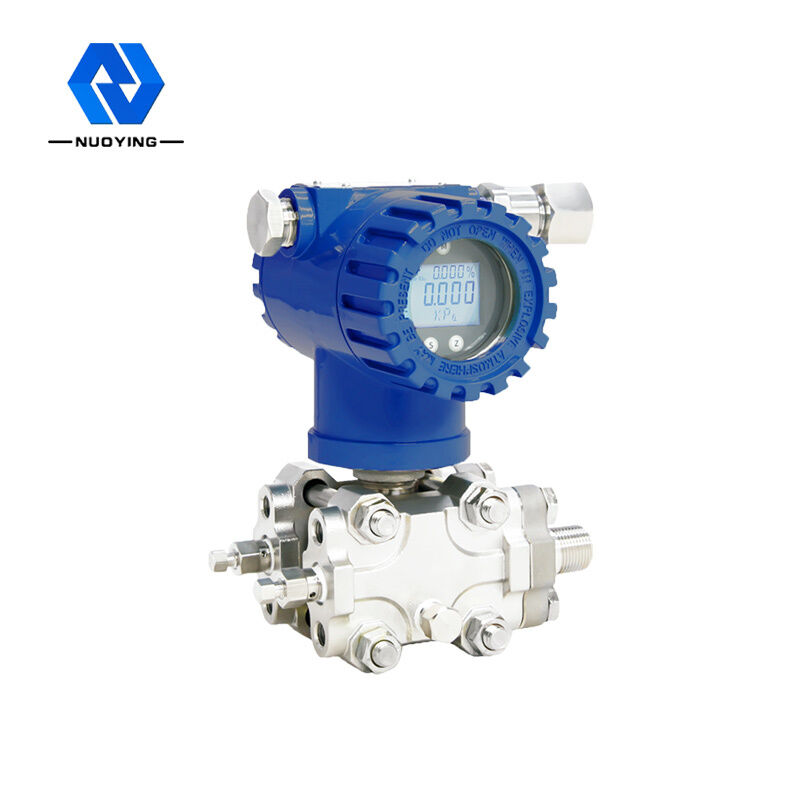

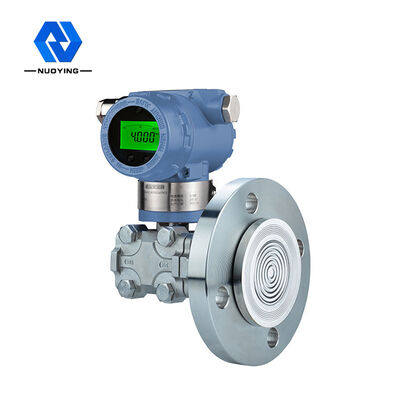

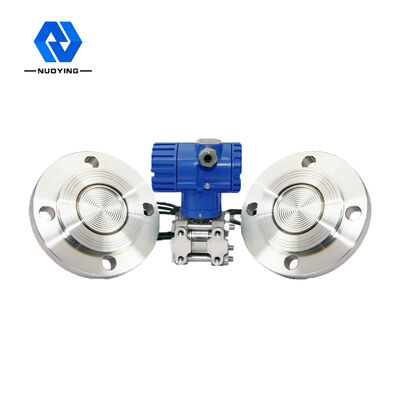

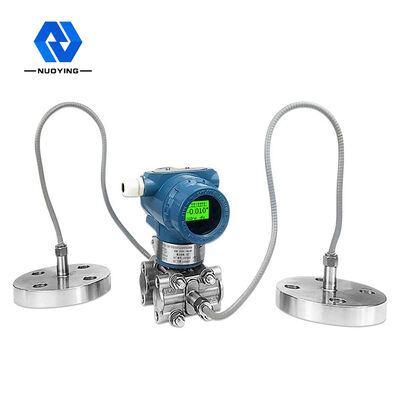

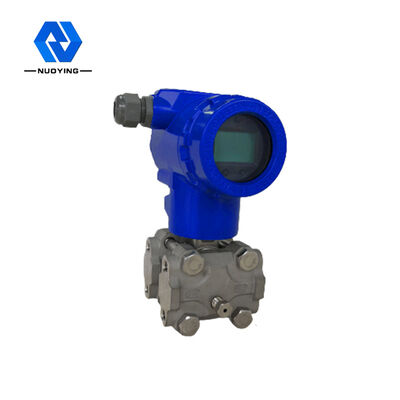

trasmettitore regolabile del sensore di pressione di 0.1~16s 24VDC IP67 NY3051
La pressione differenziale intelligente di serie NP3051/moltiplicatore di pressione è uno strumento intelligente del campo adeguatamente al protocollo di HART. Facendo uso del diaframma importato originale nella progettazione di micro circuito esterno di comunicazione di HART e dell'unità di elaborazione, potete immagazzinare tutto il protocollo di comunicazione di HART di sostegno del protocollo superiore di comunicazione di HART o del software in conformità con i 268, 275 e l'altro dispositivo a mano per la comunicazione bilaterale e con un'esposizione LCD digitale intelligente di 5 cifre, potete visualizzare la pressione differenziale/valore di pressione, il valore di corrente d'uscita ed il valore di percentuale dell'uscita, ricerca degli errori è molto conveniente, raggiungere le funzioni digitali ed intelligenti del trasmettitore e compatibile con i 4 tradizionali ~ segnale in uscita analogico 20mA, per non cambiare il sistema di controllo per raggiungere e metro analogico intercambiabile.
Principio di funzionamento del trasmettitore del sensore di pressione NY3051
La pressione differenziale intelligente di serie NP3051/moltiplicatore di pressione ha una capacità variabile che percepisce la camera «del δ chiamata assemblea» vede la figura qui sotto, la pressione di processo è trasmessa attraverso la camera «del δ» da entrambi i lati del diaframma di isolamento, riempienti il liquido alla camera «del δ» al diaframma concentrare. Il diaframma concentrare è un elemento elastico di tensione, che produce uno spostamento corrispondente di deformazione per la differenza di pressione fra i due lati che agiscono su e questo spostamento è trasformato nella capacità differenziale formata sul piatto di palo del condensatore. La capacità differenziale è convertita in segnale in uscita standard da un circuito elettronico.
Caratteristica del progetto del trasmettitore del sensore di pressione NY3051
1. Alta precisione e buona stabilità.
2. Con auto-diagnosi continuo, compensazione lineare e la funzione regolantesi digitale.
3. L'adeguamento locale della posizione e della gamma zero può essere realizzato e l'adeguamento a distanza può anche essere realizzato dal regolatore manuale o dal computer a distanza.
4. L'uscita della radice lineare o quadrata può essere selezionata secondo le applicazioni differenti.
5. L'attenuazione del tempo può essere messa per cambiare fra 0.1~16s.
6. La conversione dell'unità di misura del valore di pressione fra KPa, la barra PA, InH20, ecc. può essere realizzata.
7. I modi della sicurezza e di guasto possono essere fissati fornendo il guasto/commutatore di sicurezza di un cavicchio.
8. Con il trasferimento in burst unico, multipunto e.
9. Con la funzione della protezione di interruzione di corrente, può conservare automaticamente i suoi dati di lavoro quando interruzione di corrente.
10. Componenti solide, circuito stampato alimentabile piccolo, leggero, forte e resistente ai colpi.
11. Buone caratteristiche unidirezionali di protezione di sovraccarico.
Parametri tecnici del trasmettitore del sensore di pressione NY3051
Applicazione tipica | liquido, gas, vapore |
Gamma di misura | URL di limite superiore (0.006-40) |
Alimentazione elettrica | 24VDC (±30%) |
Temperatura dell'ambiente | -40~+85℃ |
Temperatura trattata | -25~+125℃ (>+125℃ può essere personalizzato) |
Impatto di potere | <0> |
Liquido di riempimento | Olio siliconico, olio inerte (facoltativo) |
Effetti di vibrazione | <> |
Livello di accuratezza | 0,1 gradi, 0,2 gradi |
Collegamento trattato | flangia (facoltativa) |
Livello di protezione | IP65 (facoltativo) |
Grado protetto contro le esplosioni | Exia II CT6, Exd II BT5 (facoltativo) |
Campo di applicazione del trasmettitore del sensore di pressione NY3051

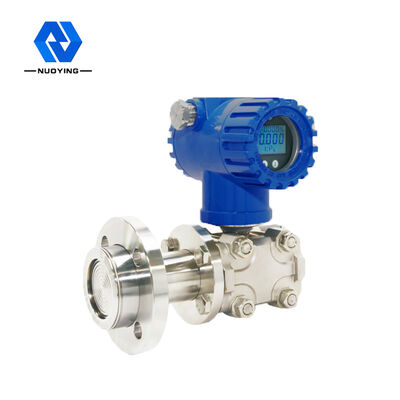

La pressione differenziale intelligente di serie NP3051/moltiplicatore di pressione è adatti a misurare il livello liquido di medium del serbatoio nelle industrie quali petrolio asciutto, l'industria chimica, la energia elettrica, l'industria leggera e la medicina. È un indicatore di livello ampiamente usato.
