Dettagli:
|
Applicazione tipica: | Liquido, gas, vapore | Alimentazione elettrica: | (12-36) VCC (±30%) |
---|---|---|---|
Uscita del segnale: | 4… 20mADC/HART/RS485. | Collegamento trattato: | Flangia, filo (facoltativo) |
Temperatura trattata: | -25~+125℃ (>+125℃ può essere personalizzato) | Gamma di misura: | URL di limite superiore |
Abitazione del materiale: | Acciaio inossidabile di alluminio e (facoltativo) | Attenuazione del tempo: | 0.1~16s regolabile |
Evidenziare: | Trasmettitore del sensore di pressione della flangia,Moltiplicatore di pressione liquido 20mA,Sensore del trasmettitore di pressione del gas |

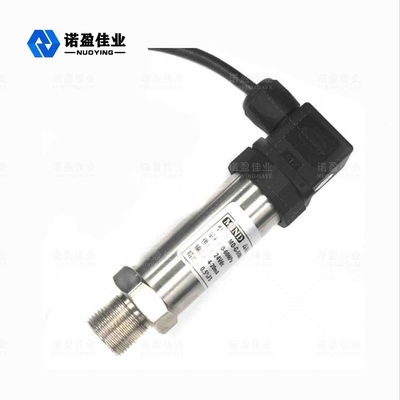

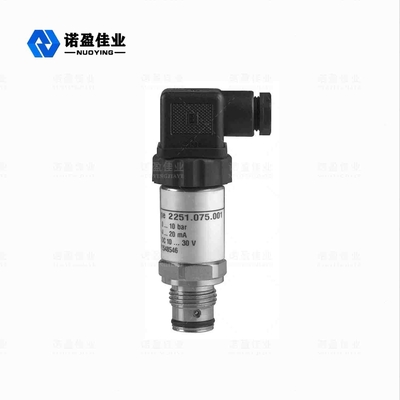

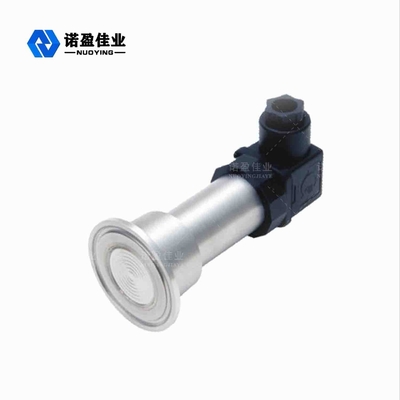

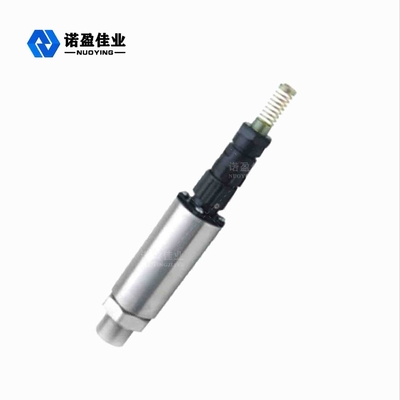

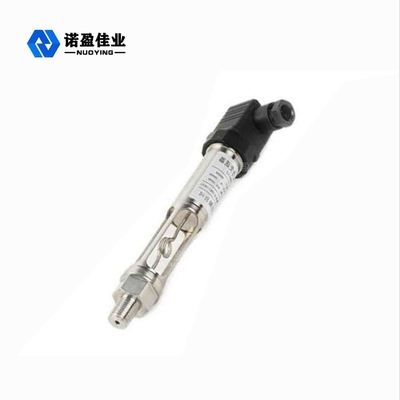

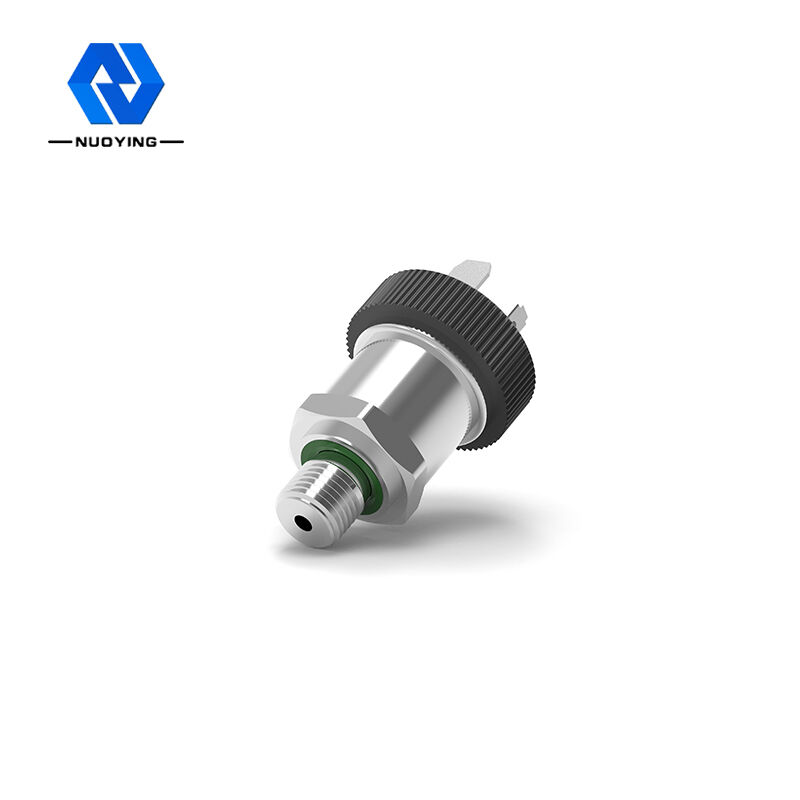

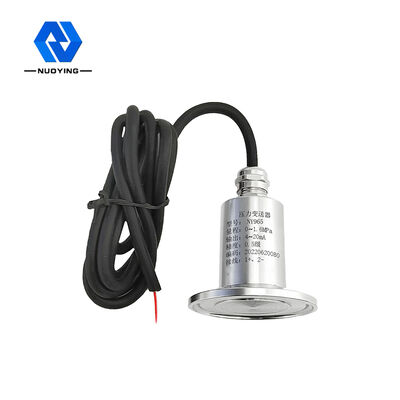

Alto trasmettitore del sensore di pressione di sensibilità 20mA NP-93420 dell'uscita stabile
Il sensore tutto di pressione del silicio della diffusione di serie NP93420 utilizza i chip importati, dopo progettazione strutturale, l'elaborazione dei segnali e l'assemblea attente e nell'accordo rigoroso con le norme nazionali per prova e produzione di una nuova generazione di sensori di pressione. Le serie di prodotti hanno uscita stabile, l'alta sensibilità ed accuratezza e buone caratteristiche della temperatura e forte abilità anti-interferenza.
Principio di funzionamento del trasmettitore del sensore di pressione NP-93420
La serie NP93420 è l'uso di effetto piezoresistive a semiconduttore e la tecnologia micromachining, in un wafer dei silici monocristallini di un cristallo specifico su, con fotolitografia, la diffusione ed altri processi a semiconduttore produrre - il ponte di Wheatstone, la formazione di diaframma sensibile, una volta sottoposta all'azione delle forze esterne produce un leggero cambiamento nei cambiamenti di resistività, di modo che i cambiamenti della resistenza del braccio del ponte (un paio diventa più grande e un paio diventa più piccolo) nell'uscita del segnale di tensione di eccitazione, dopo la compensazione di temperatura del computer, adeguamento della resistenza del laser, amplificazione del segnale e l'altra assemblea rigorosa d'elaborazione e di mezzo difficili, calibratura ed altri processi per produrre un moltiplicatore di pressione con un segnale in uscita standard.
Parametri tecnici del trasmettitore del sensore di pressione NP-93420
Applicazione tipica | liquido, gas, vapore |
Gamma di misura | URL di limite superiore |
Alimentazione elettrica | (12-36) VCC (±30%) |
Temperatura dell'ambiente | -40~+85℃ |
Temperatura trattata | -25~+125℃ (>+125℃ può essere personalizzato) |
Uscita del segnale | 4… 20mADC/HART/RS485. |
Attenuazione del tempo | 0.1~16s regolabile |
Sovraccarico permissibile | Inferiore o uguale a due volte la gamma stimata |
Stabilità a lungo termine | ≤±0.2%F.S/year |
Livello di accuratezza | 0,1 gradi, 0,2 gradi |
Abitazione del materiale | Acciaio inossidabile di alluminio e (facoltativo) |
Collegamento trattato | Flangia, filo (facoltativo) |
Livello di protezione | IP65 (facoltativo) |
Grado protetto contro le esplosioni | Exia II CT6, Exd II BT5 (facoltativo) |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
Caratteristica del progetto del trasmettitore del sensore di pressione NP-93420
1. L'uscita stabile, l'alta sensibilità, l'impatto relativamente piccolo di interferenza ed il rumore ed altri fattori, il costo corrispondente del circuito dell'amplificatore è ridotta e la risoluzione notevolmente è migliorata.
2. Circuito integrato dello speciale V/I, poche periferiche, alta manutenzione semplice e facile di affidabilità, di piccola dimensione, leggeri, estremamente facili installare e mettere a punto.
3. Coperture di fusione sotto pressione della lega di alluminio, isolamento del tre-terminale, strato di protezione di spruzzatura elettrostatica, robusto e durevole.
4. trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza, distanza di trasmissione lunga.
5. Il LED, LCD, generi del puntatore tre della testa del tester di indicazione, lettura del campo è molto conveniente. Può essere usato per misurare i media viscosi, cristallini e corrosivi.
6. Una volta applicato ai campi pericolosi ed esplosivi, il moltiplicatore di pressione del silicio della diffusione è usato, il prodotto ha le caratteristiche di tensione a corrente debole e bassa, di basso consumo energetico, ecc. È un prodotto protetto contro le esplosioni di per sé sicuro ed è fornito di un certificato protetto contro le esplosioni.
7. L'uso della struttura protettiva inossidabile e speciale e circuito di amplificazione di fulmine, di anti-blocco, di anti-sopra-tensione, di sovracorrente e di una serie di mezzi di protezione per migliorare la corrosione e la resistenza di sigillatura affidabili al luogo di lavoro duro, completamente adatta a bisogni industriali generali di misura e di controllo del sito.
Campo di applicazione del trasmettitore del sensore di pressione NP-93420
1.Petroleum/petrochemical/chemical: con il dispositivo di soffocamento per fornire misura e controllo accurati di flusso. Può misurare la pressione ed il livello di conduttura e di serbatoio.
2.Electricity/gas di città/altri società e commerci: per la misura che richiede alte stabilità ed accuratezza.
3.Pulp e carta: Per le applicazioni che richiedono i liquidi resistenti chimici e corrosivi.
4.Steel/nonferrous metalli/ceramica: Per la misura di pressione di fornace, ecc., dove l'alte stabilità e alta precisione sono richieste.
5.Machinery/Shipbuilding: Utilizzato nei posti che richiedono misura stabile sotto il controllo rigoroso (temperatura, umidità, ecc.) di alta precisione.
