Dettagli:
|
| Applicazione tipica: | Liquidi (acqua pulita, lubrificanti, liquidi corrosivi, ecc.) | Gamma di misura: | URL di limite superiore (0-4m; 0-170m) |
|---|---|---|---|
| Alimentazione elettrica: | 24 V CC (± 5%) | Temperatura trattata: | -10~+70℃ |
| Uscita del segnale: | 4… 20mADC/HART/RS485. | Collegamento trattato: | Flangia, filo, installazione del sostegno (facoltativa) |
| Evidenziare: | trasmettitore livellato liquido 20mA,Trasmettitore livellato liquido della flangia,Trasmettitore liquido del sensore livellato |
||

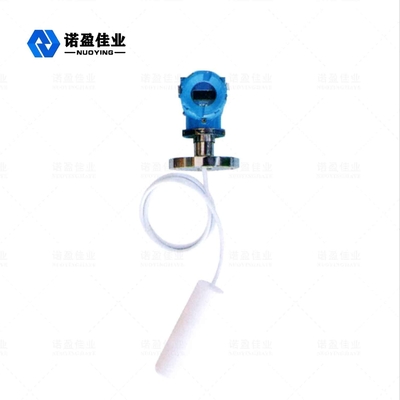

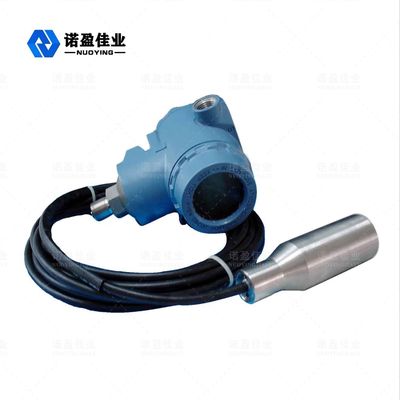

Buon trasmettitore livellato liquido di alta precisione e di stabilità 20mA
Il trasmettitore del livello liquido di serie NH93420 è una progettazione di acciaio inossidabile tutto il, completamente ha sigillato lo strumento di misura piezoresistive solido sommergibile del livello liquido. Questo prodotto utilizza i sensori piezoresistive di pressione dell'alto-affidabilità e della alto-stabilità dalle marche straniere famose come pure il trasmettitore intelligente di alta precisione che elabora i circuiti. Adotta la tecnologia digitale precisa della compensazione di temperatura e la tecnologia non lineare di correzione al segnale pungente è convertita in uscita standard del segnale elettrico. Il cavo impermeabile è sigillato con l'intelaiatura ed il tubo di ventilazione è nel cavo, che può essere utilizzato a lungo in liquido. La struttura integrata e l'uscita standardizzata del segnale fornire convenienza per uso in loco e controllo automatico. Il prodotto funziona in un sistema bifilare, con installazione di piccola dimensione, leggera, facile ed uso conveniente. È adatto a misura livellata liquida ed a controllo nei campi di petrolio, del prodotto chimico, delle centrali elettriche, del rifornimento idrico urbano e dell'esplorazione di temperatura dell'acqua.
Principio di funzionamento livellato liquido del trasmettitore

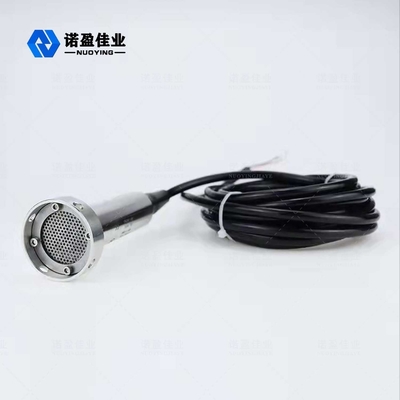

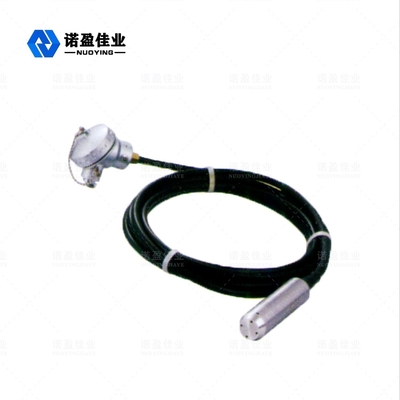

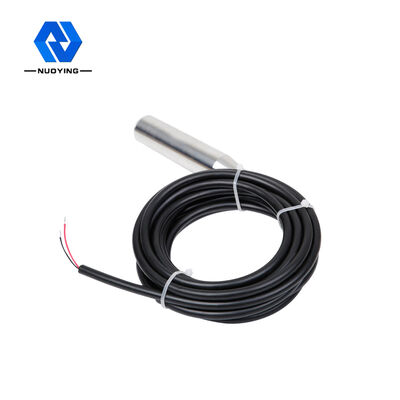

Il trasmettitore livellato consiste di un cavo diconduzione speciale con un tubo flessibile capillare incorporato, un connettore pressione-resistente e una sonda. La costruzione della sonda dell'indicatore di livello sommergibile è un barilotto di acciaio inossidabile con un diaframma al fondo e coperto tramite un alloggio di plastica perforato. La misura livellata liquida è realmente la differenza fra la pressione statica del liquido sulla sonda e la pressione atmosferica reale e poi la differenza di pressione è convertita in segnale in uscita 4~20mA da un sensore ceramico (allegato al film di acciaio inossidabile) e dai componenti elettronici.
Quando il trasmettitore del livello di liquido di pressione statica è messo in certa profondità nel liquido da misurare, la formula di pressione sulla superficie liquida del sensore è: PA=p*g h+Pa la formula livellata liquida è ottenuto: *g di h=PA-Po/p
Allo stesso tempo, la pressione del liquido è introdotta nella camera di compressione positiva del sensore attraverso l'acciaio inossidabile conduttore d'aria e poi la pressione atmosferica sulla superficie liquida è collegata alla camera di compressione negativa del sensore per sfalsare il Po sul retro del sensore, di modo che la pressione misurata dal sensore è: =p*g-h PA-Po
Se la densità liquida è uniforme, la differenza di pressione statica è proporzionale all'altezza livellata liquida.
Parametri tecnici livellati liquidi del trasmettitore
| Applicazione tipica | Liquidi (acqua pulita, lubrificanti, liquidi corrosivi, ecc.) |
| Gamma di misura | URL di limite superiore (0-4m; 0-170m) |
| Alimentazione elettrica | 24VDC (±5%) |
| Temperatura trattata | -10~+70℃ |
| Uscita del segnale | 4… 20mADC/HART/RS485. |
| Attenuazione del tempo | 0.1~16s regolabile |
| Capacità di sovraccarico | <> |
| Materiale del diaframma | 316L, diaframma ceramico (facoltativo) |
| Materiale di caso | Acciaio inossidabile di alluminio e (facoltativo) |
| Collegamento trattato | Flangia, filo, installazione del sostegno (facoltativa) |
| Livello di protezione | IP68 |
| Grado protetto contro le esplosioni | Exia II CT5, Exd II BT5 (facoltativo) |
| Prestazione di stabilità | ±0.05%FS/year; ±0.1%FS/year |
| Esposizione in tensione | LCD (facoltativo) |
Caratteristica del progetto livellata liquida del trasmettitore
1. Buone stabilità e alta precisione.
2. La struttura è squisita, può direttamente essere messa nel medium misurato per misurare il livello liquido ed è molto conveniente da installare ed usare.
3. Struttura solida, nessun parti mobili, alta affidabilità e tempo di impiego lungo. La misura di alta precisione può essere realizzata dall'acqua, olio per incollare con di grande viscosità e non è colpita dalla schiumatura, dal deposito e dalle caratteristiche elettriche del medium misurato.
4. Vasta gamma della compensazione di temperatura.
5. Con protezione di polarità di inverso dell'alimentazione elettrica e sovraccaricare protezione di limitazione corrente, anti-fulmine, interferenza di frequenza della anti-radio.
Campo livellato liquido di applicazione del trasmettitore
Il trasmettitore idrostatico del livello di ingresso (metro del livello di ingresso) è adatto a misura livellata di vari media nei sistemi e le industrie quali il petrochimico, metallurgia, energia elettrica, rifornimento idrico e farmaceutico e drenaggio e protezione dell'ambiente. Allo stesso tempo, il metro livellato idrostatico è inoltre ampiamente usato nel rifornimento idrico e drenaggio urbano, trattamento delle acque, acqua freatica, dighe del bacino idrico, fiumi, oceani ed altri campi del monitoraggio di livello dell'acqua.
