Dettagli:
|
Applicazione tipica: | Altri ambienti del gas esplosivo eccetto le miniere di carbone | Medium misurabile: | emulsione (facoltativa) |
---|---|---|---|
MODELLO DEL PRODOTTO: | NYKC3 | Materiale di Shell: | Fusion d'alluminio |
Collegamento della sonda: | Adsorbimento del magnete (facoltativo) | Punti di misura: | Fino a 2 punti |
Alimentazione elettrica: | CC 24v | Uscita del segnale: | SPDT e contatto a secco |
Evidenziare: | Commutatore ultrasonico esterno di adsorbimento del magnete,Trasmettitore livellato ultrasonico della polvere,Trasmettitore livellato ultrasonico di fusion d'alluminio |

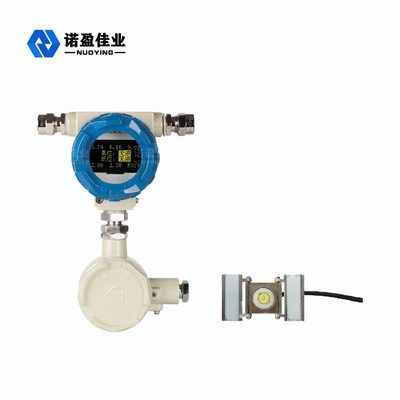

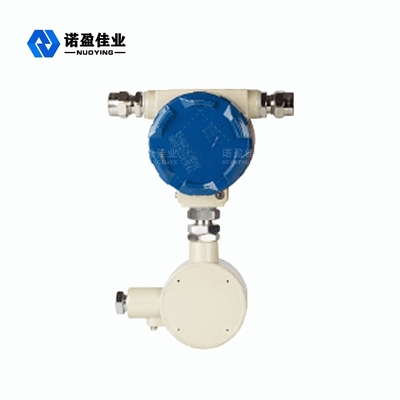

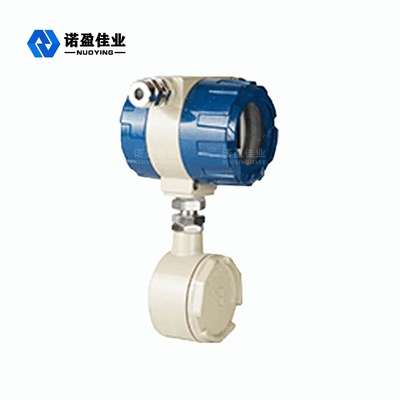

Commutatore ultrasonico esterno affidabile sicuro della polvere della struttura semplice
Principio di funzionamento ultrasonico esterno del commutatore
Questo commutatore usa la tecnologia ultrasonica per individuare se il livello liquido nel carro armato raggiunge la posizione stabilita dell'allarme tramite il sensore ultrasonico. Il principio è di eccitare il sensore ultrasonico, emette le onde ultrasoniche ed i segnali ultrasonici sono iniettati nel carro armato con la parete del carro armato. dovuto la differenza enorme nell'impedenza acustica fra il liquido e l'aria nel carro armato, c'è inoltre una differenza enorme nella capacità dei due media di assorbire l'energia ultrasonica. Di conseguenza, il segnale riflesso della parete del carro armato ricevuta dal sensore ultrasonico avrà differenze ovvie di resistenza. Facendo uso del principio di cui sopra, individuando la potenza del segnale ultrasonica ricevuta, può determinare esattamente se il livello liquido ha raggiunto ed il relè produce un segnale di allarme corrispondente.
Caratteristica del progetto ultrasonica esterna del commutatore
◎L'operazione di elaborazione doppia, la prestazione è più stabile ed affidabile.
◎Tecnologia ad alta frequenza ultrasonica, forte abilità anti-interferenza.
◎Funzione di auto-diagnosi, esposizione di codice difetto ed uscita, manutenzione facile.
◎Con la sonda di calibratura, realizzi la auto-calibratura e ridurre l'influenza della temperatura ambiente del segnale della sonda.
◎Singola misura di sonda, alto e controllo a basso livello due punti.
◎Ricerca degli errori infrarossa del menu.
Parametro tecnico del commutatore ultrasonico esterno
Applicazione tipica | Altri ambienti del gas esplosivo eccetto le miniere di carbone |
Medium misurabile | Liquido puro, emulsione, sospensione |
Modello del prodotto | NYKC3 |
Materiale di Shell | Fusion d'alluminio |
Collegamento della sonda | Adsorbimento del magnete, incollare, legare, ecc. |
Punti di misura | Fino a 2 punti |
Alimentazione elettrica | CC 24V |
Uscita del segnale | SPDT e contatto a secco |
Temperatura ambiente | - 40 ~ + ℃ 60 |
Umidità dell'ambiente | 15% ~ RH 100% |
Temperatura del sensore | -40 ℃~ + ℃ 100 |
Materiale del contenitore | Acciaio inossidabile d'acciaio e, vetro, materiali densi quale la plastica non spumata |
Valutazione del contatto | 250VAC/10A, 30VDC/10A, 60VDC/0.5A |
