Dettagli:
|
Applicazione: | Liquido/gas/vapore | Prodotto NO.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Pressione relativa: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Pressione di sigillatura: | 0~7KPa~100MPa |
Pressione assoluta: | 0~20KPa~35MPa | Materiale del diaframma: | 316L (facoltativo) |
Accuratezza: | 0.1/ 0,2 gradi | Alimentazione elettrica: | 24VDC |
Uscita: | 4… 20mA/HART/RS485/Modbus… | Esposizione: | LCD (facoltativo) |
Evidenziare: | Trasmettitore del sensore di pressione del diaframma 24VDC,Moltiplicatore di pressione liquido del diaframma,0.2 Grade Gas Pressure Sensor Transmitter |

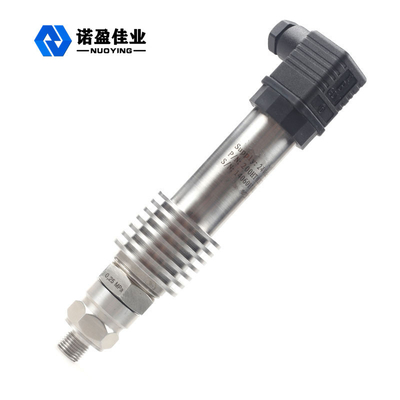

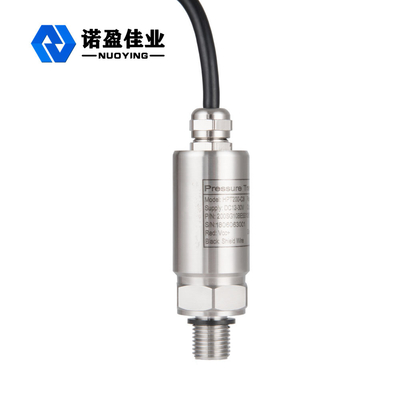

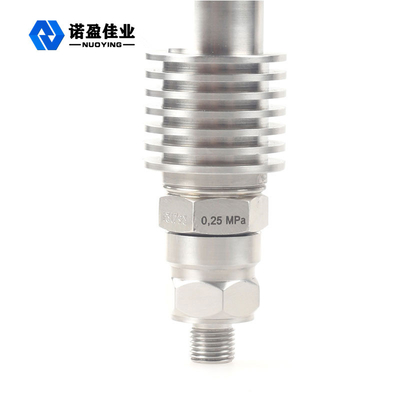

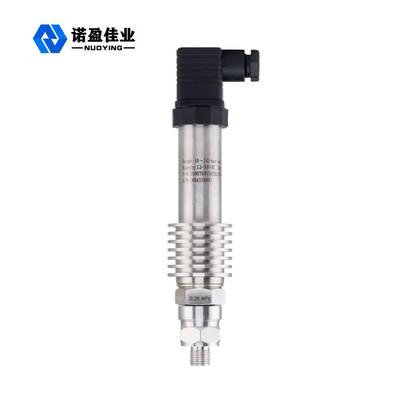

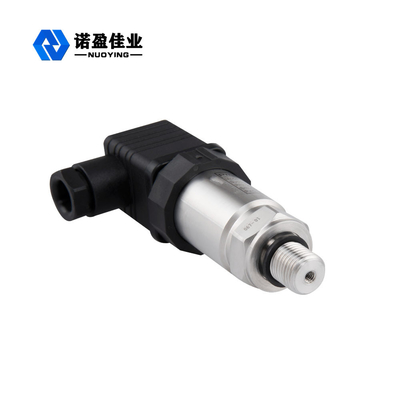

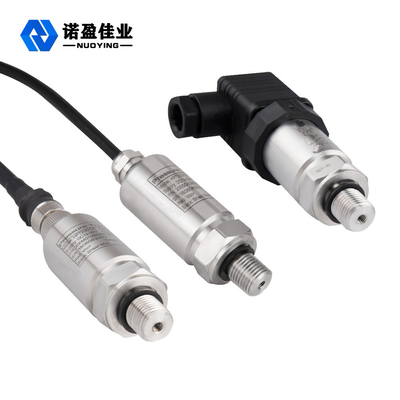

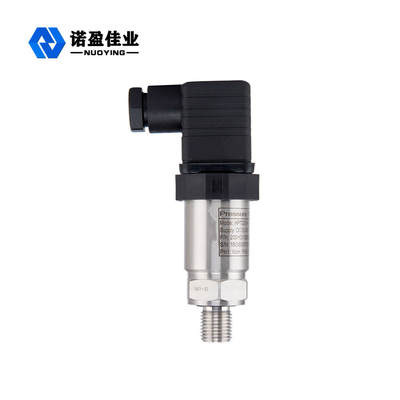

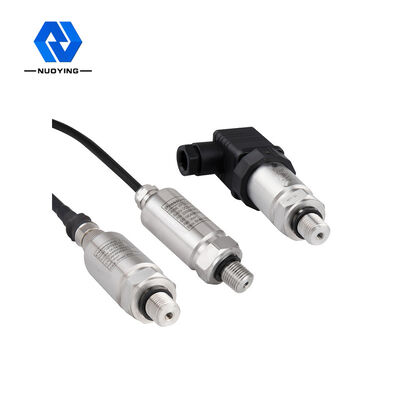

Trasmettitore del sensore del diaframma di pressione di rendimento elevato per il grado del gas liquido 24VDC 0.1/0.2
La serie NP93420 ha diffuso i sensori di pressione del silicio è interamente chip importati, dopo progettazione strutturale attenta, elaborazione dei segnali ed assemblea e nell'accordo rigoroso con le norme nazionali per le prove ed ha prodotto una nuova generazione di sensori di pressione. Le serie di prodotti hanno uscita stabile, l'alta sensibilità e precisione e buone caratteristiche della temperatura e forte abilità anti-interferenza.
principio di funzionamento
La serie NP93420 è l'uso di effetto piezoresistive a semiconduttore e la micro tecnologia della trasformazione meccanica, nella piastrina di silicio monocristallina di cristallo specifica su, fatto della litografia, la diffusione, ecc la tecnologia dei semiconduttori - ponte di Wheatstone, forma il diaframma sensibile, quando la forza esterna è prodotta, i cambiamenti di resistività, fa il cambiamento della resistenza del braccio del ponte (un più grande paio di più piccolo) nell'uscita del segnale di tensione di eccitazione, attraverso la compensazione di temperatura del computer, adeguamento della resistenza del laser, amplificazione del segnale e l'altra rilevazione rigorosa e di metodo di lavorazione dell'assemblea, la calibratura ed altri processi, il moltiplicatore di pressione con il segnale in uscita standard è prodotto.
Caratteristica del progetto
•L'uscita è stabile, la sensibilità è alta, l'influenza di interferenza e di rumore è relativamente piccola, il costo corrispondente del circuito dell'amplificatore è ridotto e la risoluzione notevolmente è migliorata.
•Il circuito integrato speciale di V/I, meno periferiche, l'alta affidabilità, la manutenzione, facile semplice, di piccola dimensione, leggero, installazione e ricerca degli errori è molto convenienti.
•Coperture fuse sotto pressione della lega di alluminio, tre - isolamento di conclusione, strato protettivo dello spruzzo elettrostatico, durevole.
•trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza, distanza di trasmissione lunga.
•Il LED, LCD, testa dell'indicatore del puntatore tre, lettura del campo è molto conveniente. Può essere usato per misurare i media viscosi, cristallini e corrosivi.
•Il moltiplicatore di pressione diffuso del silicio è utilizzato nei campi pericolosi ed esplosivi. Il prodotto ha le caratteristiche di tensione a corrente debole e bassa e di basso consumo energetico. È un prodotto di per sé sicuro e protetto contro le esplosioni ed è fornito del certificato protetto contro le esplosioni.
•L'uso del materiale di acciaio inossidabile e struttura di protezione speciale ed il fulmine del circuito dell'amplificatore, anti-interferenza, la anti-tensione, la sovracorrente e una serie di mezzi della protezione, migliorano il affidabile sigillando l'abilità anticorrosiva ed antiammortizzante del luogo di lavoro, completamente adatta a bisogni industriali generali di controllo e di misura sul terreno.
Parametri tecnici
Applicazione | liquido, gas, vapore | |||
Prodotto no. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
Campo di misura | URL di limite superiore | |||
Pressione relativa | Pressione di sigillatura | Pressione assoluta | Pressione relativa | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Materiale del diaframma | 316L (facoltativo) | |||
Grado di accuratezza | 0.1/0.2grade | |||
Alimentazione elettrica | 24VDC | |||
Uscita | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura dell'ambiente | -40~+85℃ | |||
Temperatura trattata | -25~+125℃ (>+125℃ può essere personalizzato) | |||

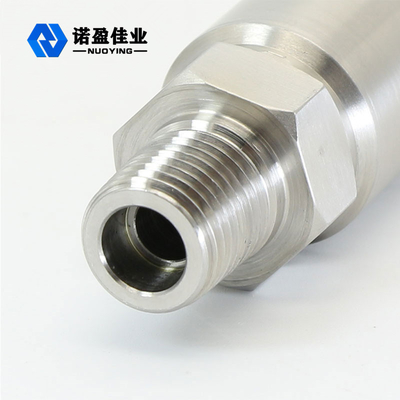

Collegamento | infilato, flangi (facoltativo) | |||
Attenuazione del tempo | 0.1~16s regolabile | |||
Permetta il sovraccarico |
≤Rated variano 2 volte |
|||
Esposizione | LCD (facoltativo) | |||
Livello di protezione | IP67 | |||
Grado protetto contro le esplosioni | ExiaⅡ CT6 GA, Ⅱ CT6 GB di Exd |
