Dettagli:
|
| Applicazione tipica: | Liquido, gas, vapore | Modelli del prodotto: | NY3051 |
|---|---|---|---|
| Liquido di riempimento: | Olio siliconico, olio inerte (selezionabile) | Materiale del diaframma: | lega dell'ha C del、 316L (può essere personalizzato) |
| Grado di accuratezza: | 0,025、 0,2 del、 0,1 del、 0,075 | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
| Temperatura ambiente: | -40~+85℃ | Temperatura trattata: | -25~+125℃ (>125℃ può essere personalizzato) |
| Evidenziare: | Moltiplicatore di pressione differenziale inerte dell'olio,Moltiplicatore di pressione spento di protezione 20mA,moltiplicatore di pressione differenziale 316L |
||

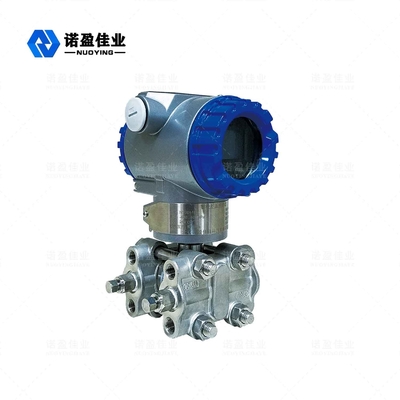

Funzione spenta di protezione del moltiplicatore di pressione differenziale di alta precisione
Principio di funzionamento di moltiplicatore di pressione differenziale
La pressione differenziale intelligente di serie NY3051/moltiplicatore di pressione ha un rilevatore variabile di capacità chiamato camera «del σ» (si veda la figura qui sotto), pressione di processo attraverso i diaframmi di isolamento «del σ» da entrambi i lati della camera ed il liquido di riempimento è trasmesso «a σ», il diaframma centrale della camera. Il diaframma centrale è un elemento elastico sottoposto a tensione, che produce lo spostamento corrispondente di deformazione per la differenza di pressione da entrambi i lati che agiscono su e questo spostamento è trasformato in una capacità differenziale formata sul piatto del condensatore. La capacità differenziale è convertita in segnale in uscita standard da un circuito elettronico.
Caratteristica del progetto del moltiplicatore di pressione differenziale
◎Alta precisione e buona stabilità
◎con auto-diagnosi continuo, compensazione lineare e le funzioni regolantesi digitali;
◎l'adeguamento locale della posizione e della gamma zero può essere realizzato e l'adeguamento a distanza può anche essere realizzato tramite l'operatore ed il computer manuali a distanza;
◎l'uscita della radice lineare o quadrata può essere selezionata secondo le applicazioni differenti;
◎il tempo attenuante può essere fissato per cambiare fra 0,1 e 16S;
◎L'unità del valore di pressione può essere convertita fra il kPa, il PA, inh2o, la barra, ecc
◎I modi della sicurezza e di guasto possono essere fissati fornendo il guasto/commutatore di sicurezza di un cavicchio
◎Ha trasferimenti in burst unici, multipunto e
◎ha funzione spenta della protezione e può conservare automaticamente i suoi dati di lavoro quando il potere è disinserito;
◎componenti solide, circuiti stampato, piccolo alimentabile, leggero, forte e terremoto resistente;
◎buona protezione unidirezionale di sovraccarico
Parametri tecnici del moltiplicatore di pressione differenziale
| Applicazione tipica | Liquido, gas, vapore | ||||||||
|
modello del prodotto |
NY3051 | ||||||||
| campo di misura | URL di limite superiore | ||||||||
| Codice | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Liquido di riempimento | Olio siliconico, olio inerte (selezionabile) | ||||||||
| Materiale del diaframma | 316L, lega dell'ha C (può essere personalizzato) | ||||||||
| Grado di accuratezza | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Alimentazione elettrica | 24VDC | ||||||||
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Temperatura ambiente | -40~+85℃ | ||||||||
| Temperatura trattata | -25~+125℃ (>125℃ può essere personalizzato) | ||||||||
| Collegamento trattato | filettatura, flangia (selezionabile) | ||||||||
| Attenuazione del tempo | 0.1~16s regolabile | ||||||||
| Esposizione del campo | LCD (selezionabile) | ||||||||
| livelli di protezione | IP67 | ||||||||
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) | ||||||||
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
