Dettagli:
|
| Applicazione tipica: | Liquido | Modelli del prodotto: | NY3051B |
|---|---|---|---|
| Liquido di riempimento: | olio siliconico | Materiale del diaframma: | 316L |
| Grado di accuratezza: | 0,025、 0,075 | Uscita del segnale: | 4… 20mA |
| Temperatura ambiente: | -40~+ 85℃ | Temperatura trattata: | -25~+125℃ (>125℃ può essere personalizzato) |
| Evidenziare: | Un moltiplicatore di pressione di protezione di sovraccarico di modo,trasmettitore del sensore di pressione differenziale 316L,Trasmettitore di pressione differenziale liquido |
||

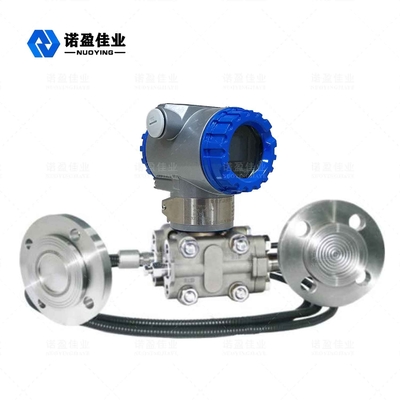

Buona protezione unidirezionale di sovraccarico del moltiplicatore di pressione differenziale di stabilità
Principio di funzionamento di moltiplicatore di pressione differenziale
La pressione differenziale intelligente di serie NY3051/moltiplicatori di pressione ha un rilevatore con la capacità variabile, ha chiamato la camera «del σ» (si veda la figura qui sotto). La pressione trattata è trasmessa al diaframma centrale della camera «del σ» attraverso il diaframma di isolamento da entrambi i lati della camera «del σ» e del liquido di riempimento. Il diaframma centrale è un elemento elastico sottoposto a tensione, che produce uno spostamento di deformazione che corrisponde alla differenza di pressione fra i due lati che agiscono su e questo spostamento è trasformato in una capacità differenziale formata sul piatto capacitivo. Conversione della capacità differenziale nel segnale in uscita standard dal circuito elettronico.
Caratteristica del progetto del moltiplicatore di pressione differenziale
◎Alta precisione e buona stabilità
◎Con auto-diagnosi continuo, compensazione lineare e le funzioni regolantesi digitali
◎Potete regolare localmente, o a distanza lo zero e la gamma usando un operatore o un computer manuale a distanza.
◎Scegliete l'uscita della radice o lineare, secondo l'applicazione.
◎L'attenuazione del tempo può essere messa fra 0.1~16s;
◎Può realizzare la conversione delle unità del valore di pressione fra KPa, PA, Inh2o, Antivari, ecc
◎Avete fissato i modi della sicurezza e di guasto fornendo un guasto/commutatore di sicurezza di un cavicchio.
◎Ha trasferimenti in burst unici, multipunto e
◎ha funzione spenta della protezione e può conservare automaticamente i suoi dati di lavoro quando il potere è disinserito;
◎componenti solide, circuiti stampato, piccolo alimentabile, leggero, forte e terremoto resistente;
◎buona protezione unidirezionale di sovraccarico
Parametri tecnici del moltiplicatore di pressione differenziale
| Applicazione tipica | Liquido, gas, vapore | ||||||||
|
modello del prodotto |
NY3051 | ||||||||
| campo di misura | URL di limite superiore | ||||||||
| Codice | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Liquido di riempimento | Olio siliconico, olio inerte (selezionabile) | ||||||||
| Materiale del diaframma | 316L, lega dell'ha C (può essere personalizzato) | ||||||||
| Grado di accuratezza | 0,025, 0,075, 0,1, 0,2 | ||||||||
| Alimentazione elettrica | 24VDC | ||||||||
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Temperatura ambiente | -40~+85℃ | ||||||||
| Temperatura trattata | -25~+125℃ (>125℃ può essere personalizzato) | ||||||||
| Collegamento trattato | filettatura, flangia (selezionabile) | ||||||||
| Attenuazione del tempo | 0.1~16s regolabile | ||||||||
| Esposizione del campo | LCD (selezionabile) | ||||||||
| livelli di protezione | IP67 | ||||||||
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) | ||||||||
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
