Dettagli:
|
Applicazione tipica: | Liquido | Modelli del prodotto: | NP-93420-IB |
---|---|---|---|
Materiale del diaframma: | 316L (può essere personalizzato) | Attenuazione del tempo: | 0.1~16s regolabile |
Grado di accuratezza: | 0,1、 0,2 | Uscita del segnale: | 4… 20mA \ RS485/Modbus… |
sovraccarico permesso: | periodi ≤2 di gamma stimata | Esposizione del campo: | LCD (selezionabile) |
Evidenziare: | Trasmettitore di sigillatura del sensore di pressione,Corrosione del moltiplicatore di pressione anti,Moltiplicatore di pressione liquido RS485 |

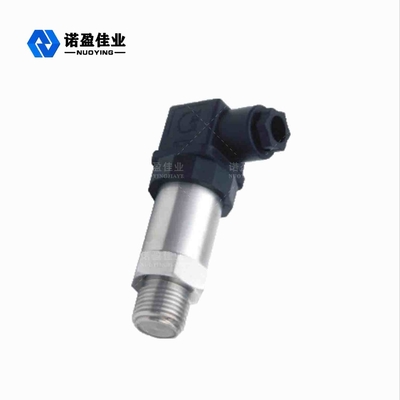

Alti sigillamento del moltiplicatore di pressione di sensibilità ed anticorrosivo
Principio di funzionamento di moltiplicatore di pressione
La serie NP93420 usa l'effetto piezoresistive dei semiconduttori e della tecnologia micromachining per fare i ponti di Wheatstone sulla direzione di cristallo specifica del wafer dei silici monocristallini usando i processi a semiconduttore quali fotolitografia e la diffusione per formare un film sensibile. Quando è sottoposta a forza esterna, leggermente cambierà e la resistività cambierà, di modo che la resistenza del braccio del ponte cambierà (un paio diventerà più grande e le altre paia diventeranno più piccole) per eccitare l'uscita del segnale di tensione. Attraverso la compensazione di temperatura del computer, modulazione della resistenza del laser, amplificazione del segnale ed altri metodi di lavorazione come pure rilevazione rigorosa dell'assemblea, calibratura ed altri processi, il moltiplicatore di pressione con il segnale in uscita standard è prodotto.

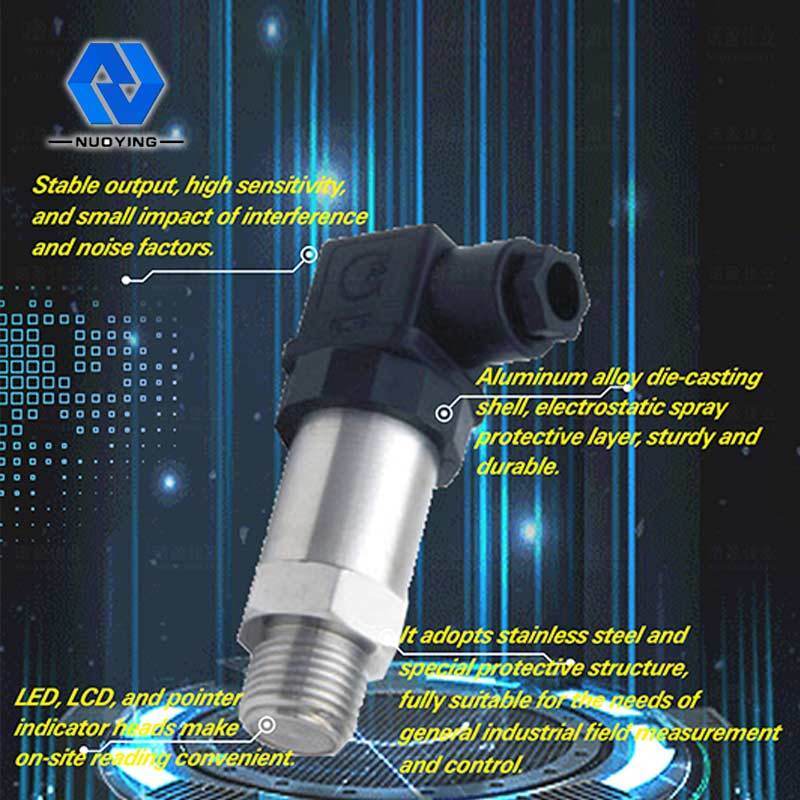

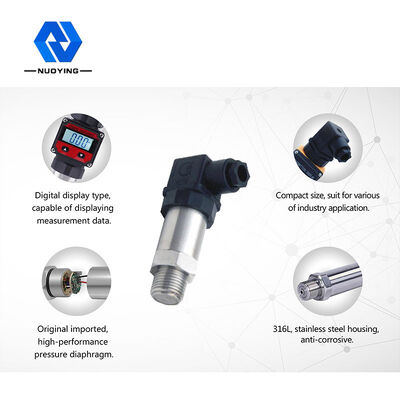

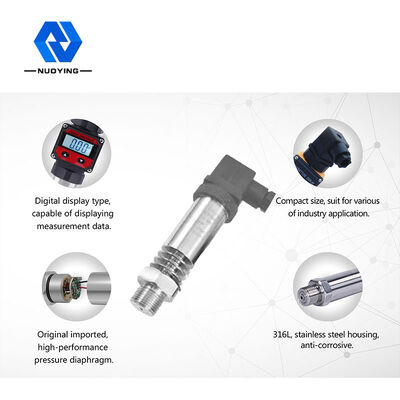

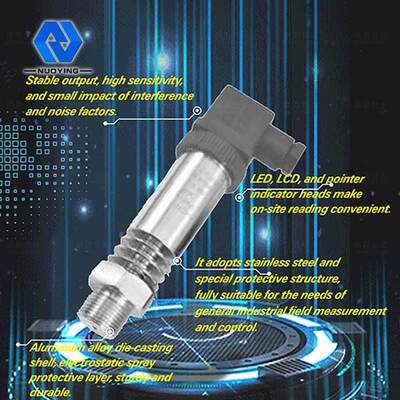

Caratteristica del progetto del moltiplicatore di pressione
◎L'uscita è stabile, la sensibilità è alta, l'influenza di interferenza e di rumore è relativamente piccola, il costo corrispondente del circuito dell'amplificatore è ridotto e la risoluzione notevolmente è migliorata.
◎speciale V/circuito integrato di I, meno periferiche, alta affidabilità, installazione semplice e facile di manutenzione, e ricerca degli errori di piccola dimensione, leggere, estremamente convenienti.
◎coperture di fusione sotto pressione della lega di alluminio, un isolamento di tre conclusioni, strato protettivo dello spruzzo elettrostatico, forte e durevole.
◎trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza e distanza di trasmissione lunga
◎principale, il LCD e gli indicatori lo rendono molto conveniente leggere sul sito. Può essere usato per misurare i media viscosi, cristallini e corrosivi.
◎una volta utilizzato nei campi pericolosi ed esplosivi, il moltiplicatore di pressione diffuso del silicio è usato. Il prodotto ha le caratteristiche di tensione a corrente debole e bassa e di basso consumo energetico. È un prodotto protetto contro le esplosioni di per sé sicuro ed è fornito di un certificato protetto contro le esplosioni
◎i materiali di acciaio inossidabile e le strutture protettive speciali come pure una serie di misure della protezione quali protezione contro il fulmine, anti-interferenza, anti-tensione e sovracorrente del circuito di amplificazione, migliorano l'abilità di sigillatura affidabile e del luogo di lavoro anticorrosivo ed antiammortizzante e completamente soddisfare le esigenze della misura sul terreno e del controllo industriali generali
Parametri tecnici del moltiplicatore di pressione

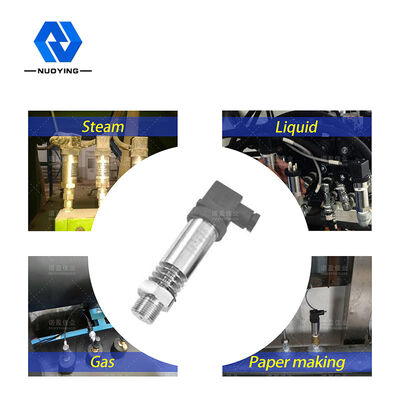

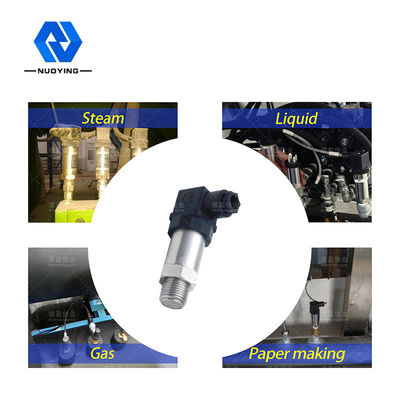

Applicazione tipica | Liquido, gas, vapore | |||
modello del prodotto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
campo di misura | URL di limite superiore | |||
Pressione relativa | Pressione relativa della guarnizione | Pressione assoluta | Pressione relativa | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Materiale del diaframma | 316L (può essere personalizzato) | |||
Grado di accuratezza | 0,1, 0,2 | |||
Alimentazione elettrica | 24VDC | |||
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiente | -40~+85℃ | |||
Temperatura trattata | -25~+125℃ (>125℃ può essere personalizzato) | |||
Collegamento trattato | filettatura, flangia (selezionabile) | |||
Attenuazione del tempo | 0.1~16s regolabile | |||
sovraccarico permesso | periodi ≤2 di gamma stimata | |||
Esposizione del campo | LCD (selezionabile) | |||
livelli di protezione | IP67 | |||
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
