Dettagli:
|
Applicazione tipica: | Gas liquido, vapore | Modelli del prodotto: | NP-93420-IF |
---|---|---|---|
Grado protetto contro le esplosioni: | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) | livelli di protezione: | IP67 |
Collegamento trattato: | il、 della filettatura flangia (selezionabile) | Uscita del segnale: | 4… 20mA |
Temperatura trattata: | -25~+125℃ (>125℃ può essere personalizzato) | Alimentazione elettrica: | 24VDC |
Evidenziare: | Trasmettitore del sensore di pressione del diaframma IP67,Trasmettitore del sensore di pressione della filettatura,trasmettitore del livello di liquido di pressione 20mA |

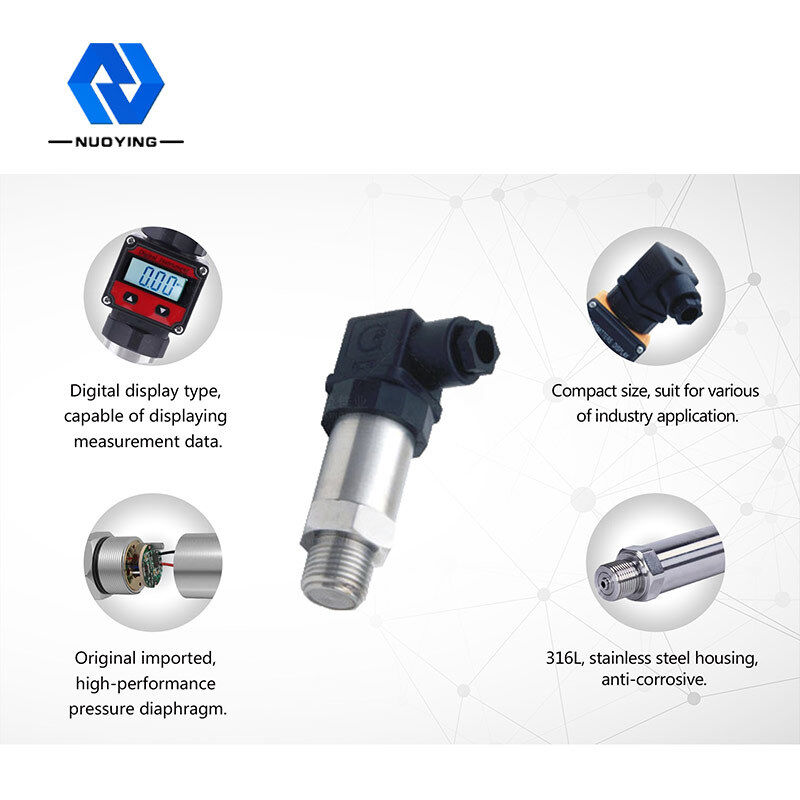

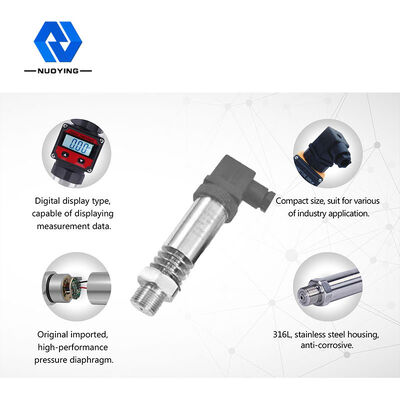

L'originale del moltiplicatore di pressione ha importato il diaframma di pressione di rendimento elevato
Principio di funzionamento di moltiplicatore di pressione
La serie NP93420 utilizza l'effetto piezoresistive dei semiconduttori e della tecnologia micro-lavorante per fabbricare un ponte di Wheatstone su un orientamento di cristallo specifico di un wafer dei silici monocristallini tramite fotolitografia, la diffusione ed altri processi a semiconduttore per formare un diaframma sensibile, una volta sottoposta a forza esterna. Un leggero cambiamento si presenta, i cambiamenti di resistività ed i cambiamenti della resistenza del braccio del ponte (un paio diventa più grande e l'altro diventa più piccolo) nell'uscita del segnale di tensione di eccitazione, dopo la compensazione di temperatura del computer, adeguamento della resistenza del laser, amplificazione del segnale e l'altra assemblea rigorosa e di metodo di lavorazione difficili, calibratura ed altri processi per produrre i moltiplicatori di pressione con i segnali in uscita standard.
Caratteristica del progetto del moltiplicatore di pressione

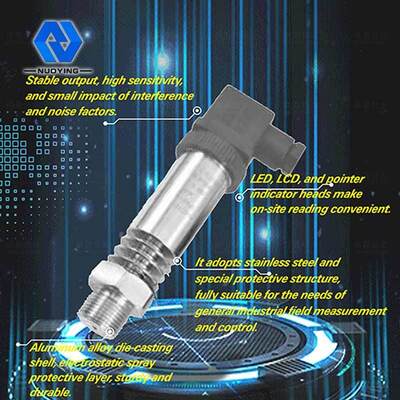

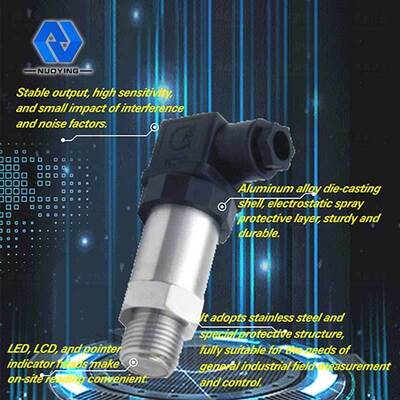

◎L'uscita è stabile, la sensibilità è alta, l'influenza di interferenza e di rumore è relativamente piccola, il costo corrispondente del circuito dell'amplificatore è ridotto e la risoluzione notevolmente è migliorata.
◎Circuito integrato dedicato di V/I, poche periferiche, alta affidabilità, installazione semplice e facile di manutenzione, e ricerca degli errori di piccola dimensione, leggere, estremamente convenienti.
◎Coperture di fusione sotto pressione della lega di alluminio, isolamento del tre-terminale, strato protettivo di spruzzatura elettrostatica, robusto e durevole.
◎trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza e distanza di trasmissione lunga.

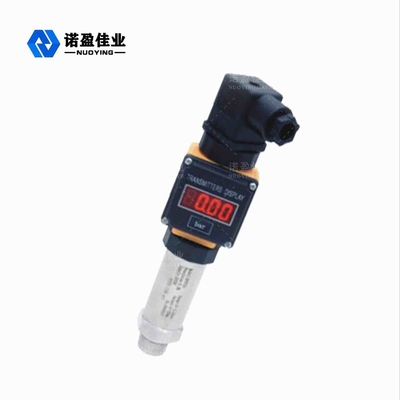

◎Il LED, LCD, generi del puntatore tre degli indicatori, lettura in loco è molto conveniente. Può essere usato per misurare i media viscosi, cristallini e corrosivi.
◎una volta utilizzato nei campi pericolosi ed esplosivi, il moltiplicatore di pressione diffuso del silicio è usato. Il prodotto ha le caratteristiche di tensione a corrente debole e bassa e di basso consumo energetico. È un prodotto protetto contro le esplosioni di per sé sicuro ed è fornito di un certificato protetto contro le esplosioni
◎i materiali di acciaio inossidabile e le strutture protettive speciali come pure una serie di misure della protezione quali protezione contro il fulmine, anti-interferenza, anti-tensione e sovracorrente del circuito di amplificazione, migliorano l'abilità di sigillatura affidabile e del luogo di lavoro anticorrosivo ed antiammortizzante e completamente soddisfare le esigenze della misura sul terreno e del controllo industriali generali
Parametri tecnici del moltiplicatore di pressione

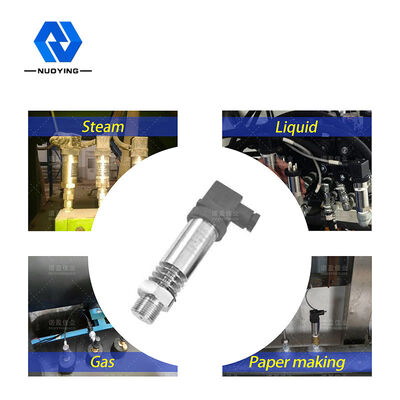

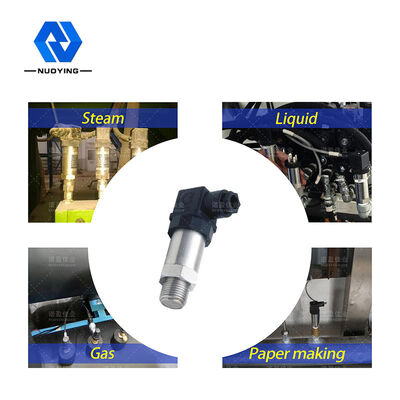

Applicazione tipica | Liquido, gas, vapore | |||
modello del prodotto |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
campo di misura | URL di limite superiore | |||
Pressione relativa | Pressione relativa della guarnizione | Pressione assoluta | Pressione relativa | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Materiale del diaframma | 316L (può essere personalizzato) | |||
Grado di accuratezza | 0,1, 0,2 | |||
Alimentazione elettrica | 24VDC | |||
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | |||
Temperatura ambiente | -40~+85℃ | |||
Temperatura trattata | -25~+125℃ (>125℃ può essere personalizzato) | |||
Collegamento trattato | filettatura, flangia (selezionabile) | |||
Attenuazione del tempo | 0.1~16s regolabile | |||
sovraccarico permesso | periodi ≤2 di gamma stimata | |||
Esposizione del campo | LCD (selezionabile) | |||
livelli di protezione | IP67 | |||
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
