Dettagli:
|
| Applicazione tipica: | Liquido | Modelli del prodotto: | NH-93420 |
|---|---|---|---|
| Materiale del diaframma: | diaframma ceramico del、 316L (facoltativo) | Grado di accuratezza: | 、 ±1.0%F.S DEL、 ±0.5%F.S DI ±0.25%F.S |
| Temperatura trattata: | -10~+70℃ | Capacità di carico: | <> |
| Stabilità: | 、 ±1.0%F.S DI ±0.5%F.S/ | Esposizione del campo: | LCD (facoltativo) |
| Evidenziare: | Anti rf interferenza livellata liquida del trasmettitore,trasmettitore liquido del sensore di pressione 316L,Trasmettitore livellato liquido di limite superiore |
||

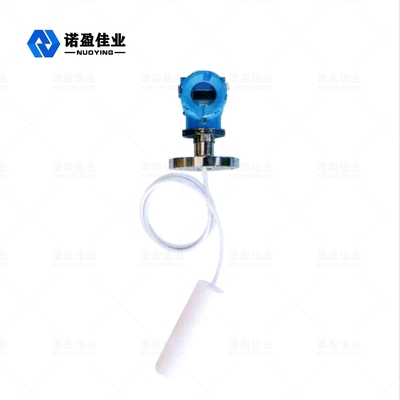

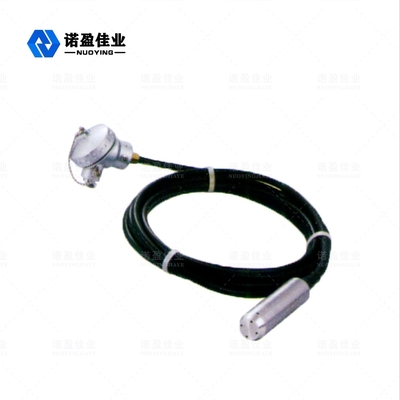

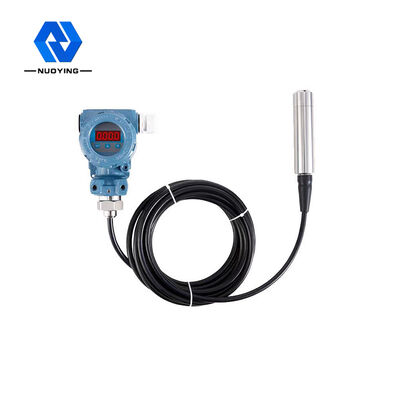

Anti-fulmine livellato liquido del trasmettitore, interferenza Anti-rf
Principio di funzionamento di trasmettitore livellato liquido

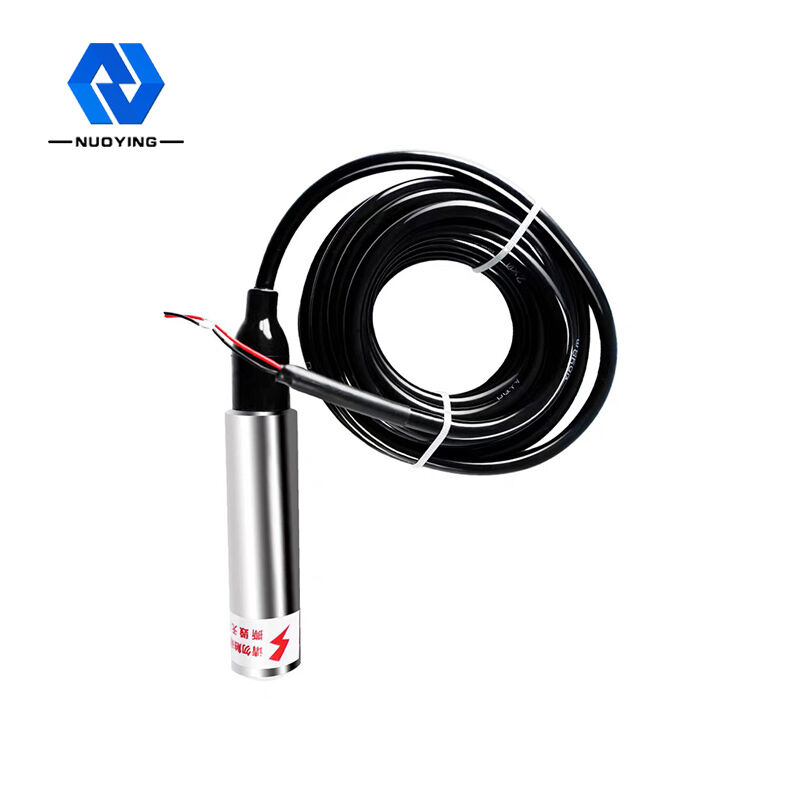

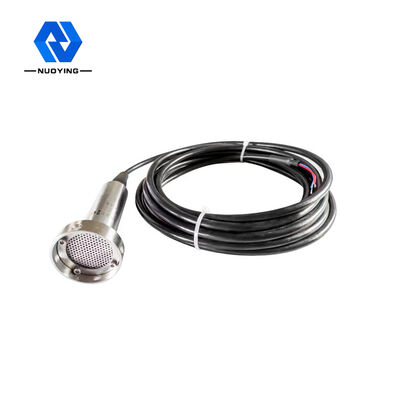

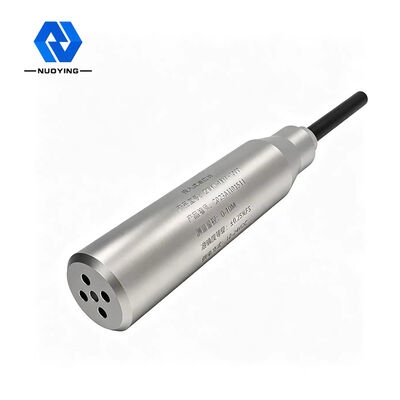

Il trasmettitore livellato liquido è composto di cavo conduttore d'aria speciale con un tubo flessibile capillare incorporato, un connettore di compressione e una sonda. La struttura della sonda del tipo indicatore di livello dell'input del liquido è il centro del cilindro di acciaio inossidabile con un diaframma al fondo ed è coperta dalle coperture di plastica di fori. La misura livellata liquida è realmente la differenza fra la pressione idrostatica sulla sonda e la pressione atmosferica reale e poi la differenza di pressione è convertita in segnale in uscita 4-20mA da un sensore ceramico (allegato ad un film di acciaio inossidabile) e dai componenti elettronici.
Caratteristica del progetto del trasmettitore livellato liquido
◎buone stabilità e alta precisione
◎la struttura è squisita e può direttamente essere messa nel medium misurato per misurare il livello liquido, che è abbastanza conveniente per installazione ed uso.
◎Struttura solida, nessun parti mobili, alta affidabilità, tempo di impiego lungo, misura di alta precisione da acqua, olio da incollare con di grande viscosità, non colpito dalla schiumatura, dal deposito e dalle caratteristiche elettriche del medium misurato
◎compensazione di temperatura della vasta gamma
◎con protezione di polarità di inverso di potere e sovraccaricare protezione corrente di limite, protezione contro il fulmine e protezione di interferenza di radiofrequenza
Parametri tecnici del trasmettitore livellato liquido
| Applicazione tipica | Liquido | ||||
|
modello del prodotto |
NH-93420 | ||||
| campo di misura | URL di limite superiore | ||||
| Tipo | Cavo | Barretta dura | Tipo di cavo anticorrosivo | Tipo di Rod anticorrosivo | |
| L (m) | 0~200m | 0~4m | 0~200m | 0~4m | |
| Materiale del diaframma | 316L, diaframma ceramico (facoltativo) | ||||
| Grado di accuratezza | ±0.25%F.S, ±0.5%F.S, ±1.0%F.S | ||||
| Alimentazione elettrica | 24VDC | ||||
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||
| Temperatura trattata | -10~+70℃ | ||||
| Collegamento trattato | filettatura, flangia, sostegno (facoltativo) | ||||
| Capacità di carico | <> | ||||
| Stabilità | 年 di ±0.5%F.S/, 年 di ±1.0%F.S/ | ||||
| Materiale di caso | Acciaio inossidabile di alluminio e (facoltativo) | ||||
| Esposizione del campo | LCD (facoltativo) | ||||
| livelli di protezione | IP67 | ||||
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) | ||||
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
