Dettagli:
|
| Applicazione: | Liquido/gas/vapore | Prodotto n.: | NY3051 |
|---|---|---|---|
| Campo di misura: | 0.006MPa, 0.04MPa, 0.25MPa, 1.0MPa, 2.5MPa | Liquido di riempimento: | Olio siliconico, olio inerte (facoltativo) |
| Materiale del diaframma: | 316L, lega dell'ha C (può essere personalizzato) | Grado di precisione: | Classe 0,025, classe 0,075, classe 0,1, classe 0,2 |
| Alimentazione elettrica: | 24VDC | ||
| Evidenziare: | I vapori fanno pressione sul trasmettitore del sensore,Trasmettitore del sensore di pressione della classe 0,1 |
||

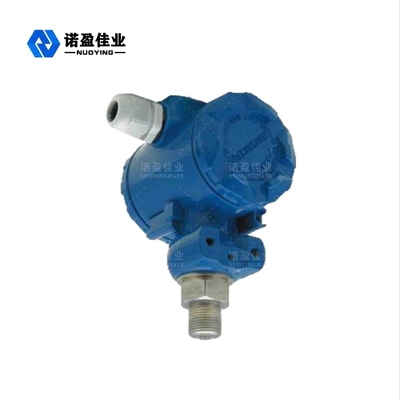

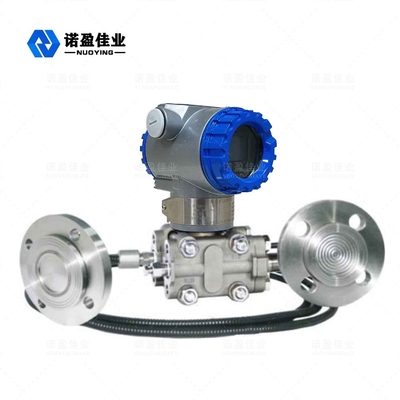

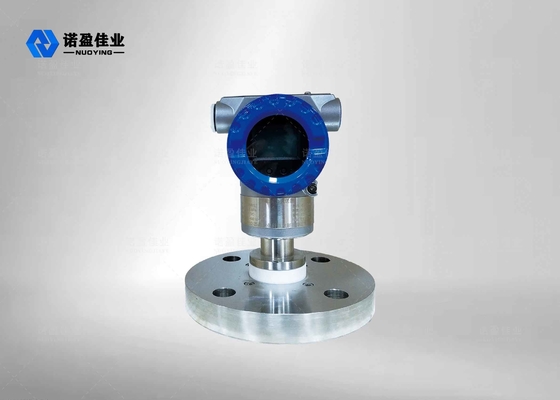

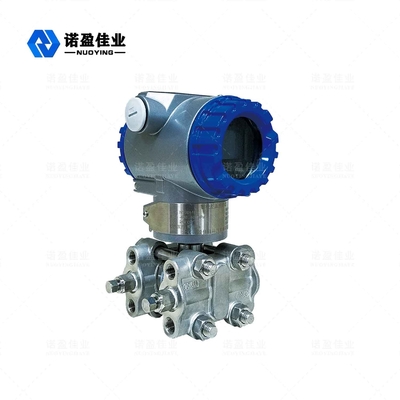

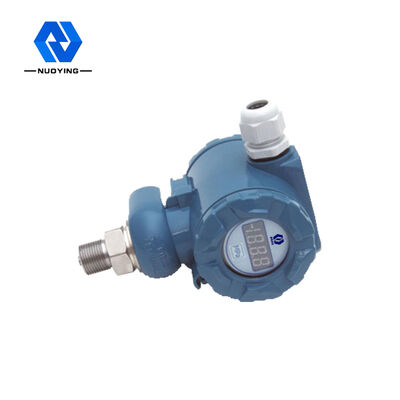

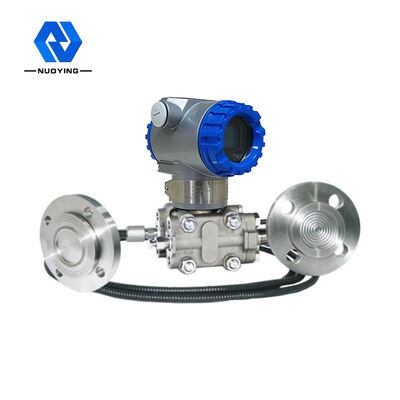

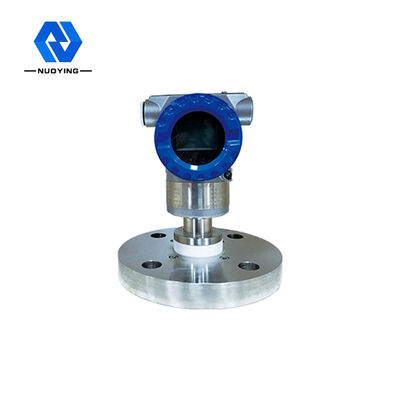

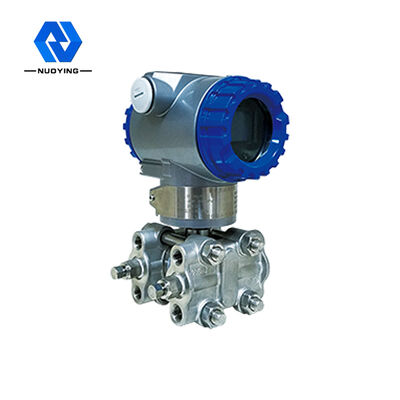

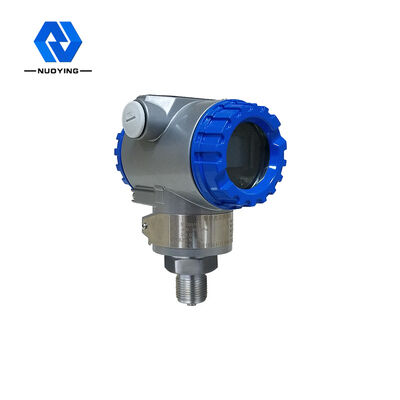

Moltiplicatore di pressione NY3051
La pressione differenziale intelligente di serie NY3051/moltiplicatori di pressione è strumenti intelligenti del campo in conformità con il protocollo di HART. Adopt ha importato il diaframma su progettazione usando il microprocessore con il circuito di comunicazione di HART, può essere con tutto il protocollo di comunicazione di HART di sostegni del software del PC o l'accordo con un protocollo di comunicazione di HART dell'operatore di comunicazione bilaterale di 475 mani, con esposizione LCD digitale intelligente cinque, può essere la scena mostra il valore pressione/di differenziale, il valore di corrente d'uscita ed il valore delle percentuali dell'uscita, ricerca degli errori è molto conveniente, realizza le funzioni digitali ed intelligenti del trasmettitore e compatibile con il segnale in uscita analogico tradizionale di 4~ 20mA, per non cambiare il sistema di controllo può realizzare e scambio analogico di tavola.
principio di funzionamento
La pressione differenziale intelligente di serie NY3051/moltiplicatori di pressione ha un rilevatore con la capacità variabile, ha chiamato «il 5" camera (si veda la figura qui sotto). La pressione trattata è trasmessa al diaframma concentrare «del 5" camera attraverso il diaframma di isolamento da entrambi i lati «del 5" camera ed il liquido di riempimento. Il diaframma centrale è un elemento elastico, che produce uno spostamento di deformazione che corrisponde alla differenza di pressione fra i due lati che agiscono su e questo spostamento è trasformato in una capacità differenziale formata sul piatto di capacità. Conversione di povero condensatore in un segnale in uscita standard da un circuito elettronico.
Caratteristica del progetto
◎Alta precisione, buona stabilità;
◎Con auto-diagnosi continuo, compensazione lineare e le funzioni regolantesi digitali;
◎Può realizzare l'adeguamento locale di zero, gamma, può anche essere raggiunto dall'operatore manuale a distanza, adeguamento a distanza del computer;
◎L'uscita della radice o lineare può essere selezionata secondo le applicazioni differenti;
◎L'attenuazione del tempo può essere messa fra 0.1~16s;
◎Può realizzare la conversione delle unità in KPa, PA, InH del valore di pressione: 0, barra, ecc.;
◎I modi della sicurezza e di guasto possono essere fissati dal cavicchio il guasto/commutatore di sicurezza;
◎Con il modo unico, multipunto e di matrice;
◎Con la funzione spenta della protezione, spenta può conservare automaticamente i suoi dati lavorare;
◎Elemento solido, tipo circuito stampato piccolo, resistenza leggera e forte della spina di terremoto;
◎Buona protezione unidirezionale di sovraccarico;
Parametri tecnici
| Applicazioni tipiche | Liquidi, gas, vapori | ||||||||
| Modello del prodotto | NY3051 | ||||||||
| Campo di misura | URL di limite superiore | ||||||||
| Codice | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL (MPa) | 0,006 | 0,04 | 0,25 | 1,0 | 2,5 | 10 | 25 | 40 | |
| Liquido di riempimento | Olio siliconico, olio inerte (facoltativo) | ||||||||
| Materiale del diaframma | 316L, lega dell'ha C (può essere personalizzato) | ||||||||
| Grado di precisione | Classe 0,025, classe 0,075, classe 0,1, classe 0,2 | ||||||||
| Alimentazione elettrica | 24VDC | ||||||||
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||||||
| Temperatura di lavoro | -40~+85℃ | ||||||||
| Temperatura trattata | -25~125℃ (>+125℃ (può essere personalizzato) | ||||||||
| Collegamento trattato | Infili e flangi (facoltativo) | ||||||||
| Attenuazione del tempo | 0.1-16s regolabile | ||||||||
| Esposizione del campo | LCD (facoltativo) | ||||||||
| Grado di protezione | IP67 | ||||||||
| Grado protetto contro le esplosioni | ExiaITCT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) | ||||||||
* nota: I prodotti possono essere personalizzati secondo i vostri requisiti specifici!
Per più dettagli del prodotto, contattimi prego! Ringrazi il you~
