Dettagli:
|
| Collegamento trattato: | Filo, flangia (facoltativa) | Alimentazione elettrica: | 12.5V-36V, alimentazione elettrica standard is24VDC |
|---|---|---|---|
| Resistenza di carico: | ≯750Ω (vedi sotto il diagramma 1 per la caratteristica del carico) | Protezione meccanica: | IP65 |
| Accuratezza: | 0.25%F·S, 0.5%F·S | Gamma: | -95kPa~60MPa |
| Diaframma Materia: | 316L (facoltativo) | Coefficiente di temperatura: | ≤0.02%/℃ |
| Evidenziare: | Moltiplicatore di pressione del gas liquido IP65,trasmettitore del sensore di pressione del gas 316L,Moltiplicatore di pressione liquido della flangia |
||

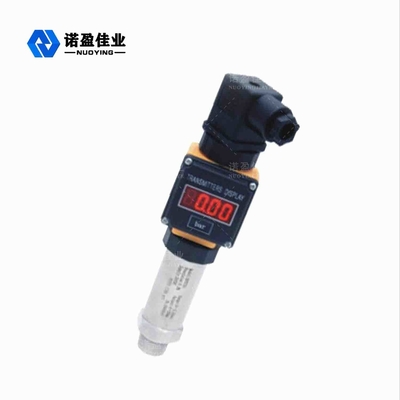

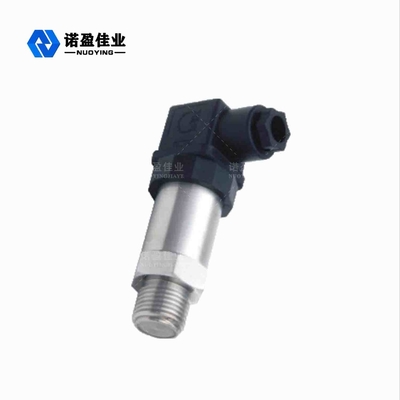

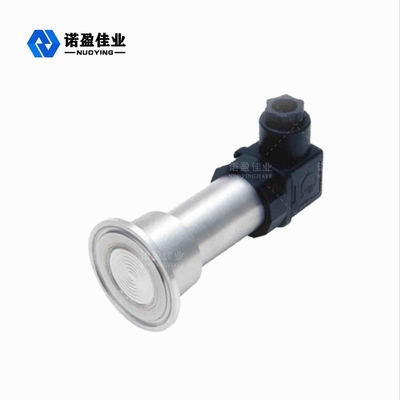

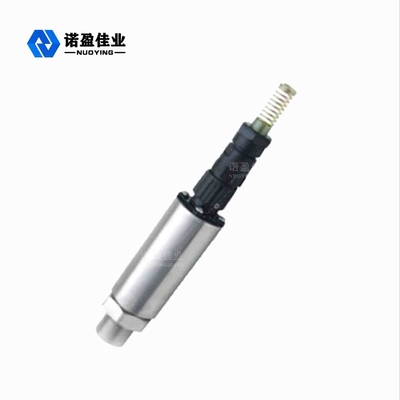

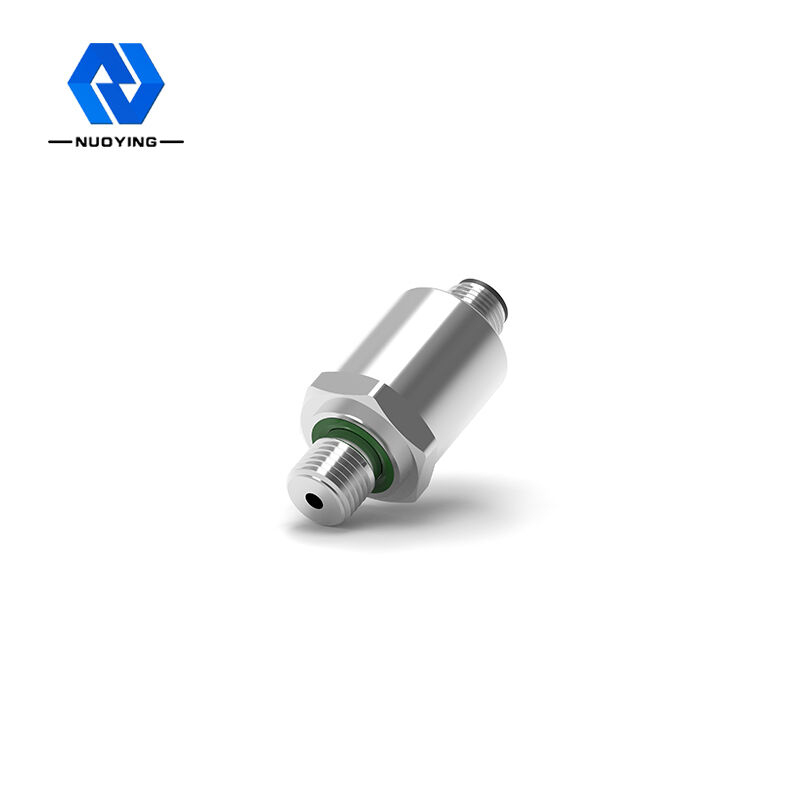

Trasmettitore del sensore di pressione del moltiplicatore di pressione del gas liquido di NP93420 IP65 316L
Principio di funzionamento del trasmettitore del sensore di pressione
Il moltiplicatore di pressione di serie NP93420 nel senso generale pricipalmente è composto di sensore delle cellule di carico (anche conosciuto come il sensore di pressione), di circuito di misura e di connettore trattato. L'uscita è stabile, la sensibilità è alta, l'influenza di interferenza e di rumore è relativamente piccola, il costo corrispondente del circuito dell'amplificatore è ridotto e la risoluzione notevolmente è migliorata. Può cambiare i parametri fisici di pressione quali gas e liquido ritenuti dal sensore delle cellule di carico in segnale elettrico standard (quali 4~20mADC, ecc.), fornire l'indicazione dell'allarme, il registratore, il regolatore ed altri strumenti secondari per adeguamento di misura, di indicazione e di processo. Circuito integrato dello speciale V/I, poche periferiche, alta affidabilità, manutenzione semplice, volume, leggeri facile e piccolo, facili installare e mettere a punto.
Il moltiplicatore di pressione è un genere di strumento che accetta la pressione variabile e converte la variazione di pressione in segnale in uscita standard in una determinata proporzione dopo il trasferimento del senso. la trasmissione bifilare del segnale di CC 4-20mA, la forte abilità anti-interferenza, la trasmissione lunga distance.LED, LCD, le teste dell'indicatore del puntatore tre, lettura del sito è molto conveniente. Una volta utilizzato nei campi pericolosi ed esplosivi, il moltiplicatore di pressione diffuso del silicio è adottato. Il prodotto ha le caratteristiche di tensione a corrente debole e bassa e di basso consumo energetico. Appartiene al prodotto di per sé sicuro e protetto contro le esplosioni ed è fornito del certificato protetto contro le esplosioni. Può essere usato per misurare i media viscosi, cristallini e corrosivi. Il segnale in uscita del trasmettitore è trasmesso alla sala di controllo centrale per l'indicazione, la registrazione o il controllo di pressione.
Parametro tecnico del trasmettitore del sensore di pressione
| Applicazione tipica | gas e liquido che compatibile con SS316 |
| Accuratezza | 0.25%F·S, 0.5%F·S |
| Gamma | -95kPa~60MPa |
| Materia del diaframma | 316L |
| Coefficiente di temperatura | ≤0.02%/℃ |
| Temperatura trattata | -10~+80℃ |
| Temperatura di stoccaggio | -40~+125℃ |
| Coefficiente di temperatura della gamma completa | ≤0.02%/℃ |
| Umidità relativa | <95% |
| Collegamento trattato | Filo (facoltativo) |
| Limite di sovraccarico: | 150%-200% di gamma stimata |
| Uscita del segnale | 4~20m ADC bifilari; cavo di 0~10m ADC tre |
| Alimentazione elettrica | 12.5V-36V, 24VDC standard |
| Resistenza di carico | ≯750Ω |
| Protezione meccanica | IP65 |
| Classe di esplosione | Ex iaCT5Ⅱ |
Applicazione del trasmettitore del sensore di pressione
Ampiamente usato in petrolio, l'industria chimica, la metallurgia, la energia elettrica, l'industria leggera, i materiali da costruzione, medicina, protezione dell'ambiente, ricerca scientifica ed altre imprese ed istituzioni, realizzi per verificare la pressione del fluido di processo ed è adatto per ambiente per qualsiasi tempo di varie occasioni e tutti i tipi di liquido corrosivo. Adottando una serie di provvedimenti cautelari, quali il materiale di acciaio inossidabile e struttura protettiva speciale ed amplificando il circuito proteggere dal fulmine, anti-incepparsi, anti-sovratensione, sovracorrente, ecc., migliora l'abilità del sigillamento ed anticorrosivo affidabile e luogo di lavoro anti-avverso. Completamente adatto a bisogni industriali generali di controllo e di misura sul terreno.
