Dettagli:
|
| Applicazione tipica: | Liquido, gas, vapore | Modello di prodotto: | NP3051X |
|---|---|---|---|
| Liquido di riempimento: | Olio siliconico, olio inerte (facoltativo) | Campo di misura: | 0,006, 004,0.25, 1,0, 2,5, 10,25,40Mpa |
| Accuratezza di misurazione: | 0,025, 0,075, 0,1, 0,2 | Temperatura trattata: | -25 ~ +85°C (il ℃ >+125 può essere personalizzato) |
| Connessione al processo: | Filo, flangia | Attenuazione del tempo: | 0.1~16s regolabile |
| Evidenziare: | Trasmettitore di pressione differenziale 3051,Trasmettitore di pressione differenziale del vapore,Trasmettitore del sensore di pressione del liquido filettato |
||

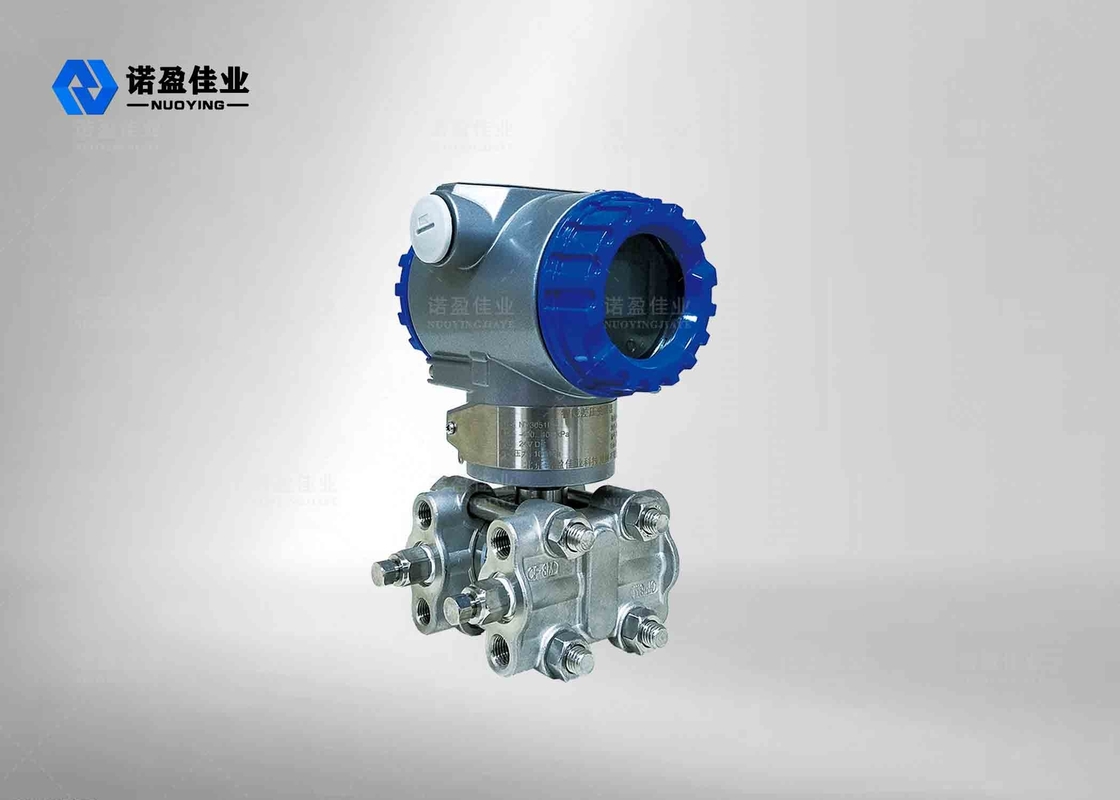

Alta stabilità3051DifferenzialePrassicurareTtrasmittente PerGas Liquido Vapore PressioneMisurazioneApplicazioni
Autodiagnosi 3051 Trasmettitore di pressione differenziale Principio di funzionamento stabile ad alta pressione
Il trasmettitore di pressione/pressione differenziale intelligente della serie NY3051 è uno strumento di tipo campo intelligente secondo il protocollo HART.Con il design originale del diaframma importato, il microprocessore e il circuito di comunicazione HART possono essere utilizzati per la comunicazione bidirezionale con qualsiasi software del computer superiore che supporti il protocollo di comunicazione HART o 475, nonché altri operatori manuali conformi al protocollo di comunicazione HART.È inoltre dotato di un display LCD digitale intelligente a 5 bit, che può mostrare sul posto il valore di pressione/pressione differenziale, il valore di ingresso e il valore di uscita.Il debug è molto conveniente, per realizzare funzioni digitali e intelligenti del trasmettitore.È compatibile con il tradizionale segnale di uscita analogico 4~20 mA, quindi può essere scambiato con il misuratore analogico senza modificare il sistema di controllo.
Il trasmettitore di pressione/pressione differenziale intelligente serie NY3051 ha un componente di rilevamento a capacità variabile chiamato "δ" Camera, la pressione di processo viene trasmessa al "δ" Il diaframma centrale della camera.Il diaframma centrale è un elemento elastico in tensione, che genera un corrispondente spostamento di deformazione per la differenza di pressione tra i due lati agenti su di esso, e tale spostamento si trasforma nella capacità differenziale formata sulla piastra del condensatore.La capacità differenziale viene convertita in segnale di uscita standard dal circuito elettronico.
Trasmettitore di pressione differenziale 3051Caratteristica di design
◎ Alta precisione e buona stabilità;
◎ Con funzioni di autodiagnosi continua, compensazione lineare e regolazione fine digitale;
◎ È possibile realizzare la regolazione locale della posizione zero e dell'intervallo e la regolazione remota può essere realizzata anche tramite l'operatore manuale remoto e il computer;.L'uscita lineare o radice quadrata può essere selezionata in base alle diverse applicazioni;Il tempo di smorzamento può essere impostato per variare tra 0,1 e 16 secondi;
◎ Il valore dell'unità di pressione può essere convertito tra KPa, Pa, Inlz0, bar, ecc;Le modalità di guasto e di sicurezza possono essere impostate commutando l'interruttore di guasto/sicurezza;Con modalità punto singolo, multipunto e intermittente:
◎ Con la funzione di protezione da interruzione di corrente, i dati di lavoro possono essere salvati automaticamente quando si verifica un'interruzione di corrente;
◎ Componenti solidi, il circuito stampato plug-in è piccolo, leggero, resistente e resistente agli urti;
◎ Ottimo per la protezione da sovraccarico unidirezionale:
Trasmettitore di pressione differenziale 3051Parametro tecnico
| Applicazione tipica | Liquido, Gas, Vapore |
| Modello di prodotto | NP3051X |
| Liquido di riempimento | Olio siliconico, olio inerte (opzionale) |
| Materiale del diaframma | 316L, lega HaC (su misura) |
| Campo di misura | 0.006.004,0.25,1.0,2.5,10,25,40Mpa |
| Precisione di misurazione | 0.025,0.075,0.1,0.2 |
| Temperatura ambiente | -40 ~ +85°C |
| Temperatura di processo | -25 ~ +85°C (>+125 ℃ può essere personalizzato) |
| Connessione al processo | Filettatura, flangia |
| Tempo di smorzamento | 0,1~16s regolabile |
| Fornire energia | 24 V CC |
| Uscita del segnale | 4-20 mA /HART/RS485/Modbus (LCD opzionale) |
| Grado di protezione | IP65 |
| Grado a prova di esplosione | Exia II CT6 Ga (dettagli nel certificato) |
Trasmettitore di pressione differenziale 3051 Prodotto Applicazioni
★Industria petrolifera/petrolchimica/chimica: è abbinata a un dispositivo di strozzatura per fornire misurazioni e controlli accurati del flusso.Può misurare la pressione e il livello del liquido di tubazioni e serbatoi di stoccaggio.
★Energia elettrica/gas di città/altre imprese: luoghi che richiedono un'elevata stabilità e una misurazione di alta precisione.
★Produzione di cellulosa e carta: viene utilizzata in luoghi in cui sono richieste resistenza chimica e resistenza alla corrosione.
★Acciaio/metalli non ferrosi/ceramica: utilizzati in luoghi in cui è richiesta un'elevata stabilità e un'elevata precisione per la misurazione della pressione del forno.
★Macchinari/costruzioni navali: viene utilizzato in luoghi in cui è richiesta una misurazione stabile sotto stretto controllo (temperatura, umidità, ecc.) e condizioni di alta precisione.
