Dettagli:
|
| Gamma di misura: | URL di limite superiore | Alimentazione elettrica: | 24 V CC |
|---|---|---|---|
| Temperatura trattata: | -25~+125℃ | Temperatura dell'ambiente: | -40~+85℃ |
| uscita del segnale: | 4… 20mADC/HART/RS485. | Attenuazione del tempo: | 0.1~16s regolabile |
| Sovraccarico permissibile: | inferiore o uguale a due volte la gamma stimata | Stabilità a lungo termine: | ≤±0.2%F.S/year |
| Evidenziare: | Trasmettitore di pressione intelligente igienico,trasmettitore sensore di pressione 20mA,trasmettitore sensore pressione liquido 24VDC |
||

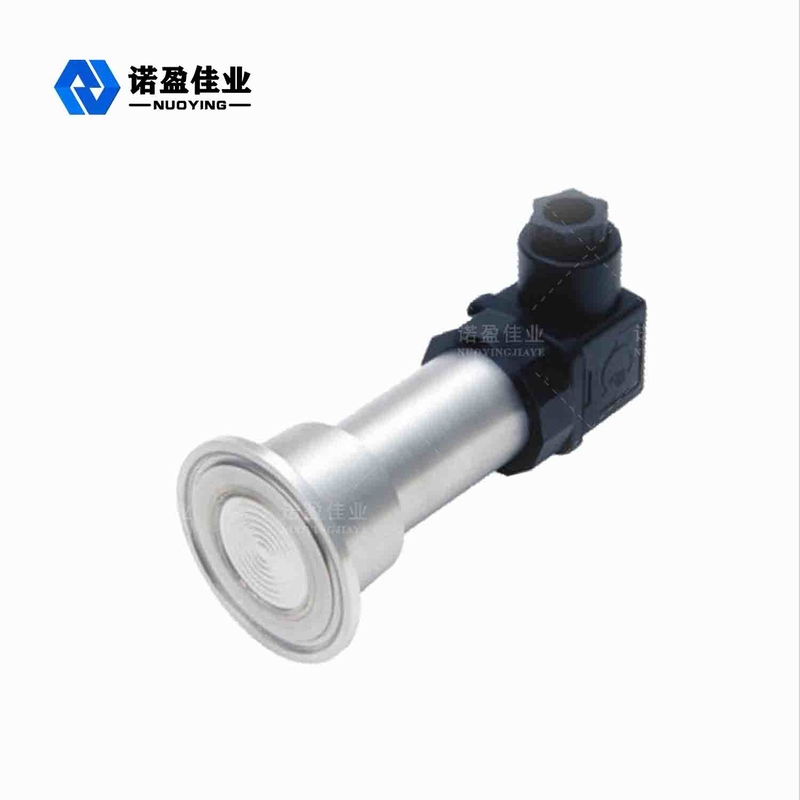

Trasmettitore igienico scontato del sensore di pressione di 20mA NP-93420-IQ
Principio di funzionamento del trasmettitore del sensore di pressione di NP-93420-IQ
La serie NP93420 è l'uso di effetto piezoresistive a semiconduttore e la micro tecnologia lavorante, in un wafer dei silici monocristallini di un cristallo specifico su, con fotolitografia, la diffusione ed altri processi a semiconduttore produrre - il ponte di Wheatstone, la formazione di diaframma sensibile, una volta sottoposta all'azione delle forze esterne produce un leggero cambiamento nei cambiamenti di resistività, di modo che i cambiamenti della resistenza del braccio del ponte (un paio diventa più grande e un paio diventa più piccolo) nell'uscita del segnale di tensione di eccitazione, dopo la compensazione di temperatura del computer, adeguamento della resistenza del laser, amplificazione del segnale e l'altra assemblea rigorosa d'elaborazione e di mezzo difficili, calibratura ed altri processi per produrre un moltiplicatore di pressione con un segnale in uscita standard.
Parametri tecnici del trasmettitore del sensore di pressione di NP-93420-IQ

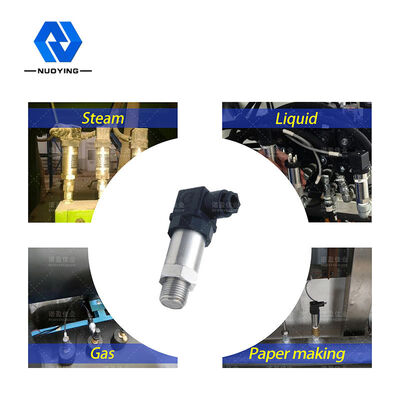

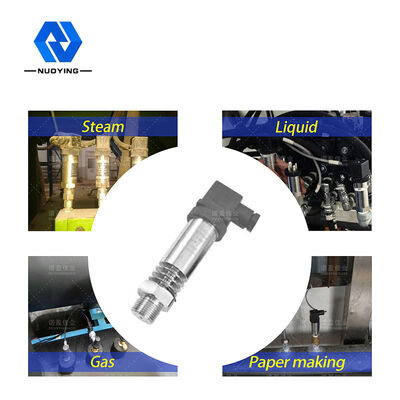

| Applicazione tipica | liquido, gas, vapore |
| Gamma di misura | URL di limite superiore |
| Alimentazione elettrica | (12-36) VCC (±30%) |
| Temperatura dell'ambiente | -40~+85℃ |
| Temperatura trattata | -25~+125℃ (>+125℃ può essere personalizzato) |
| Uscita del segnale | 4… 20mADC/HART/RS485. |
| Attenuazione del tempo | 0.1~16s regolabile |
| Sovraccarico permissibile | Inferiore o uguale a due volte la gamma stimata |
| Stabilità a lungo termine | ≤±0.2%F.S/year |
| Livello di accuratezza | 0,1 gradi, 0,2 gradi |
| Abitazione del materiale | Acciaio inossidabile di alluminio e (facoltativo) |
| Collegamento trattato | Flangia, filo (facoltativo) |
| Livello di protezione | IP65 (facoltativo) |
| Grado protetto contro le esplosioni | Exia II CT6, Exd II BT5 (facoltativo) |

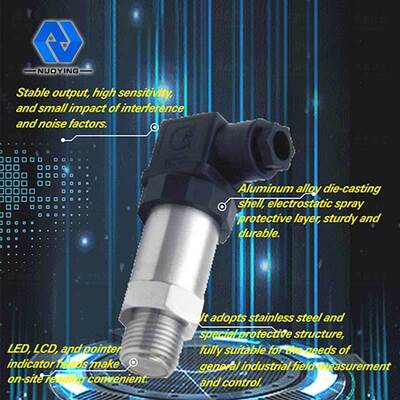

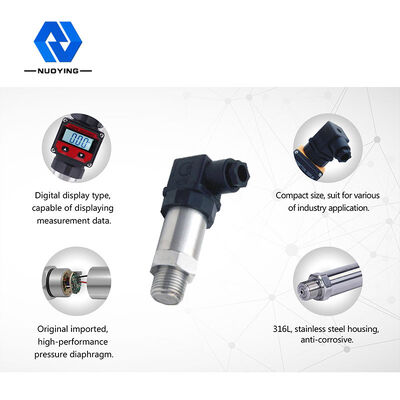

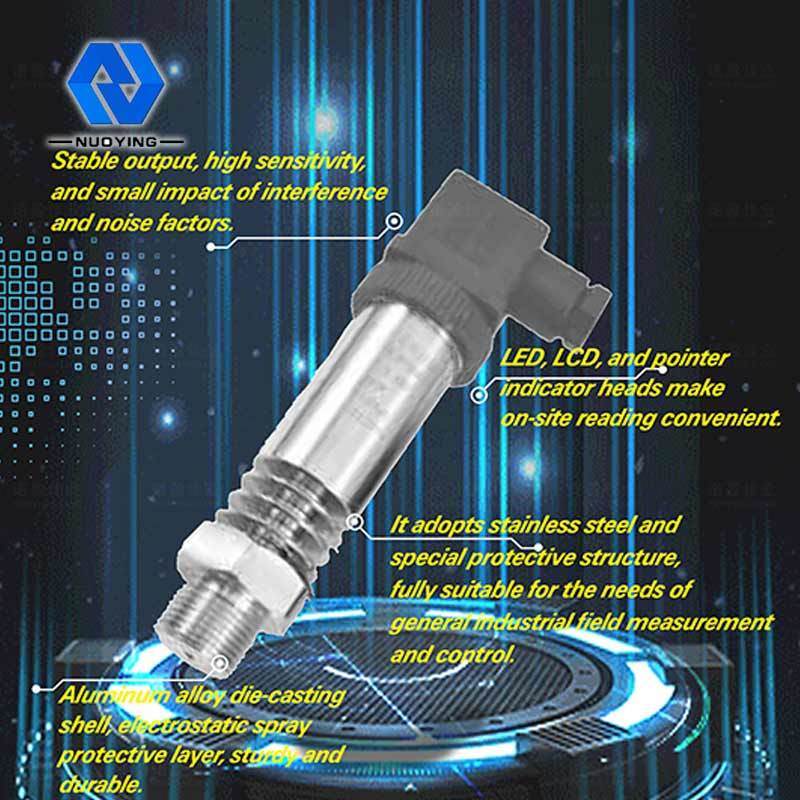

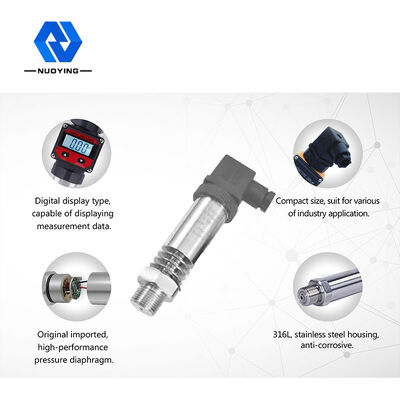

Caratteristica del progetto del trasmettitore del sensore di pressione di NP-93420-IQ
1. Coperture di fusione sotto pressione della lega di alluminio, isolamento del tre-terminale, strato di protezione di spruzzatura elettrostatica, robusto e durevole.
2. trasmissione bifilare del segnale di CC 4-20mA, forte abilità anti-interferenza, distanza di trasmissione lunga.
3. Il LED, LCD, generi del puntatore tre della testa del tester di indicazione, lettura del campo è molto conveniente. Può essere usato per misurare i media viscosi, cristallini e corrosivi.
4. Una volta applicato ai campi pericolosi ed esplosivi, il moltiplicatore di pressione del silicio della diffusione è usato, il prodotto ha le caratteristiche di tensione a corrente debole e bassa, di basso consumo energetico, ecc. È un prodotto protetto contro le esplosioni di per sé sicuro ed è fornito di un certificato protetto contro le esplosioni.
