Dettagli:
|
| Applicazione tipica: | Liquido (pulito, lubrificare, liquido corrosivo, ecc.) | Modello del prodotto: | NH-93420 |
|---|---|---|---|
| Tipo dell'antenna: | Cavo, barretta dura, cavo anticorrosivo, tipo anticorrosivo della barretta | Accuratezza di misura: | 0~170m, 0~4m, 0~170m, 0~4m |
| Materiale di caso: | Acciaio inossidabile di alluminio e (facoltativo) | Collegamento trattato: | Filo, flangia (facoltativa) |
| Potere del rifornimento: | 24VDC | Uscita del segnale: | 4-20 mA /HART/RS485/Modbus |

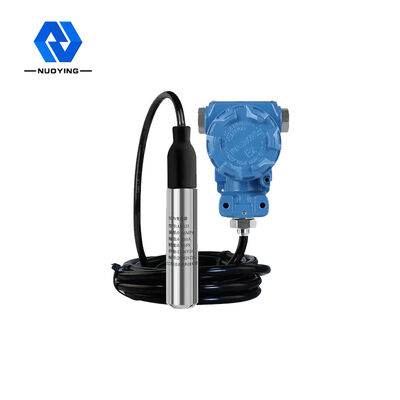

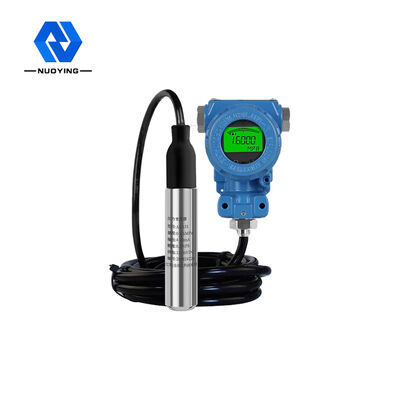

Trasmettitore squisito del livello di liquido di serie della struttura NH-93420 di Soild per varie applicazioni livellate liquide di misura
L'alto trasmettitore del livello di liquido di serie di precisione e della stabilità NH-93420 completamente ha protetto il principio di funzionamento
Il trasmettitore del livello liquido di serie NH-93420 è progettato come strumento di misura piezoresistive solido sommerso inossidabile e completamente sigillato completamente del livello liquido. Questo prodotto è composto di alto sensore piezoresistive di pressione dell'affidabilità e della stabilità delle marche famose straniere come pure trasmettitore intelligente di alta precisione che elabora il circuito. Inoltre adotta la tecnologia digitale della compensazione di temperatura di precisione e la tecnologia non lineare di correzione per convertire il valore livellato liquido misurato in uscita standard del segnale. Il cavo della prova dell'acqua è collegato con e coperture esterne, il tubo dello sfiato nel cavo, in modo da può continuare lavorare a lungo. La struttura integrata e l'uscita standardizzata del segnale fornire convenienza per utilizzazione del terreno e controllo automatico. Questo prodotto funziona in un sistema bifilare. È piccolo nella dimensione, luce nel peso, facile installare e di facile impiego. È adatto a misura livellata liquida ed a controllo nei campi di petrolio, dell'industria chimica, delle centrali elettriche, del rifornimento idrico urbano e dell'esplorazione di temperatura dell'acqua.
|
PA: pressione del livello liquido frontale del sensore
p: Densità di liquido misurato
Po: pressione atmosferica sopra il livello liquido
g: Accelerazione locale di gravità del sito
h: Profondità del sensore nel liquido |
Caratteristica del progetto livellata liquida del trasmettitore di serie NH-93420
◎Alte stabilità e precisione.
◎La struttura squisita, che può direttamente essere messa nel medium misurato per misurare il livello liquido e l'installazione e l'uso sono abbastanza convenienti.
◎La struttura solida, nessuna parte mobile, l'alta affidabilità e tempo di impiego lungo, misura di alta precisione possono essere effettuate dall'acqua, olio per incollare con di grande viscosità e non è colpita dalla schiumatura, dal deposito e dalle caratteristiche elettriche del medium misurato.
◎Compensazione di temperatura della vasta gamma.
◎Ha alimentazione elettrica che inverte la protezione di fase, sovraccarica la protezione di limitazione corrente, la protezione contro il fulmine e la protezione di interferenza di radiofrequenza.
Parametro tecnico livellato liquido del trasmettitore di serie NH-93420
| Applicazione tipica | Liquido (pulito, lubrificare, liquido corrosivo, ecc.) |
| Modello del prodotto | NH-93420 |

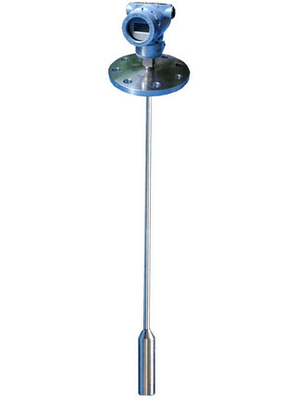

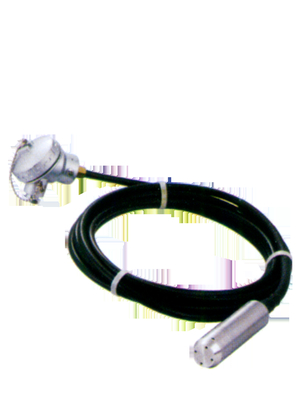

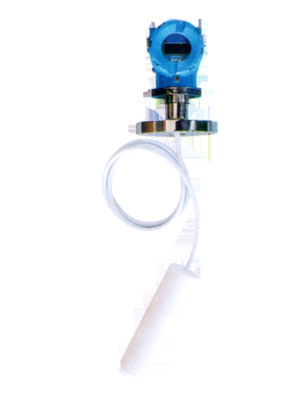

| Tipo dell'antenna | Cavo, barretta dura, cavo anticorrosivo, tipo anticorrosivo della barretta |
| Campo di misura | 0~170m, 0~4m, 0~170m, 0~4m |
| Materiale di caso | Acciaio inossidabile di alluminio e (facoltativo) |
| Accuratezza di misurazione | +0,25% FS+0.5% F.s+1.0% F.S |
| Temperatura trattata | -10 ~ +70°C |
| Capacità di carico | <> |
| Collegamento trattato | Filo, flangia, installazione del sostegno (facoltativa) |
| Materiale del diaframma | 316L, diaframma ceramico (facoltativo) |
| Potere del rifornimento | 24VDC |
| Uscita del segnale | 4-20 mA /HART/RS485/Modbus |
| Grado di protezione | IP68 |
| Grado protetto contro le esplosioni | Exia II CT6 Exd II BT5 (dettagli in certificato) |
Nota del ※: i prodotti possono essere personalizzati e progettati secondo i requisiti specifici
Applicazione livellata liquida del prodotto del trasmettitore di serie NH-93420
Petrochimico, metallurgia, energia elettrica, farmacia, rifornimento idrico e drenaggio, protezione dell'ambiente ed altri sistemi ed industrie. Allo stesso tempo, l'indicatore di livello di pressione statica è inoltre ampiamente usato nel rifornimento idrico e drenaggio urbano, trattamento delle acque, acqua freatica, dighe del bacino idrico, fiumi, oceani ed altri campi del monitoraggio di livello dell'acqua.
