Dettagli:
|
Applicazione: | Liquido | Prodotto n.: | NH-93420 |
---|---|---|---|
Campo di misura: | 0~200 m | Materiale del diaframma: | 316L/Ceramica (opzionale) |
Grado di precisione: | ±0,25%F.S/±0,5%F.S/±1,0%F.S | Alimentazione elettrica: | 24 V CC |
Produzione: | 4...20mA/HART/RS485/Modbus... | Schermo: | LCD (opzionale) |
Connessione al processo: | Montaggio con filettatura, flangia e staffa (opzionale) | Capacità di carico: | <(U-15)/0.02A |
Prestazioni stabili: | ±0,5% F.S/anno ±1,0% F.S/anno | Materiale guscio: | Alluminio, acciaio inossidabile (opzionale) |
Grado di protezione: | IP68 | Grado antideflagrante: | ExiaⅡCT6 Ga ,ExdⅡCT6 Gb |

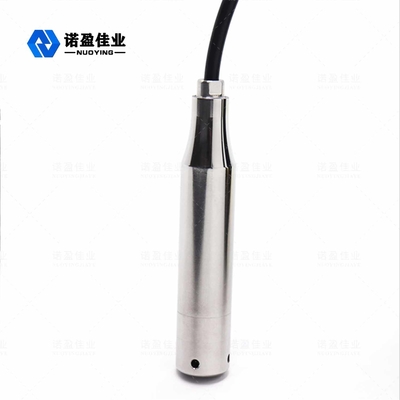

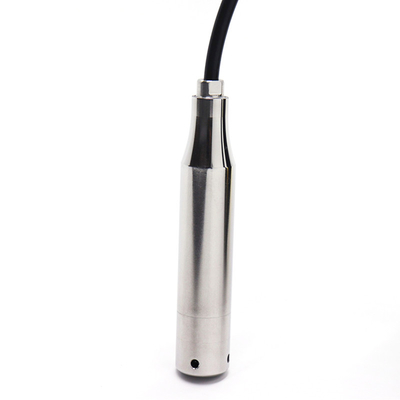

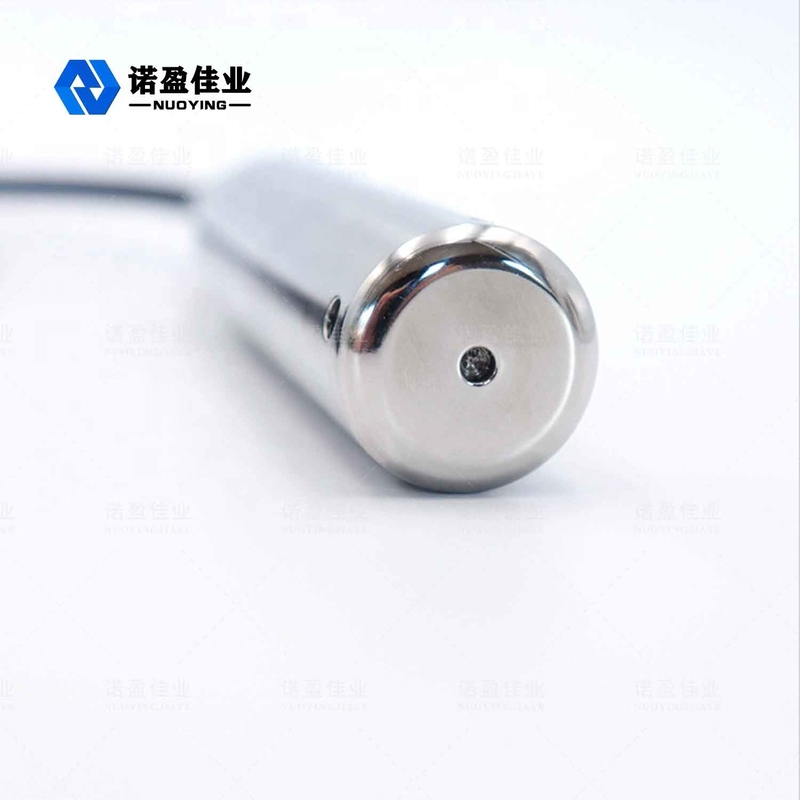

NH-93420 Il trasmettitore di livello del liquido si basa sul principio che la pressione statica misurata del livello del liquido è proporzionale all'altezza del liquido.Utilizza l'effetto piezoresistivo diffusivo del silicio per convertire la pressione in un segnale elettrico.Dopo la compensazione della temperatura e la calibrazione lineare, viene convertito in uno standard Corrente, tensione, RS485 e altre uscite di segnale possono essere collegate direttamente a PLC / DSC, strumenti di visualizzazione, computer, ecc. Ha una buona stabilità e affidabilità.Il nucleo OEM riempito d'olio è racchiuso in un alloggiamento in acciaio inossidabile.Il cappuccio protettivo front-end svolge un ruolo nella protezione del diaframma del sensore e può anche far sì che il liquido entri in contatto uniformemente con il diaframma.Il filo impermeabile è collegato ermeticamente al guscio e il tubo di sfiato è collegato all'esterno nel cavo.Progettazione anticondensa della struttura interna.HDL300 ha un circuito di elaborazione del micro segnale integrato per la trasmissione remota.HDL300 è ampiamente utilizzato per la misurazione e il controllo del livello di liquidi nei settori della protezione ambientale, della tutela dell'acqua, dell'approvvigionamento idrico a frequenza variabile, del controllo dei processi industriali e dell'industria chimica.
Parametri tecnici | |
Precisione completa | ±0,5%FS(0,25%FS o 0,1%FSpersonalizzato) |
Tempo di risposta | 5ms (fino al 90% FS) |
Temperatura media | Acqua di pozzo, serbatoio dell'acqua antincendio, acqua di fiume, acqua di rubinetto, ecc. |
Temperatura media | -20~+60ºC |
Periodo di garanzia | 12 mesi |
Capacità di sovraccarico | 200%FS |
Alimentazione elettrica | 9~30 VCC(tipico24 VCC) |
Segnale di uscita | 4 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, RS485, valore di commutazione, ecc. |
Materiale abitativo | Sonda in acciaio inossidabile 304, filo di gomma |
Connessione al processo | Tipo drop-in, nel liquido di prova |

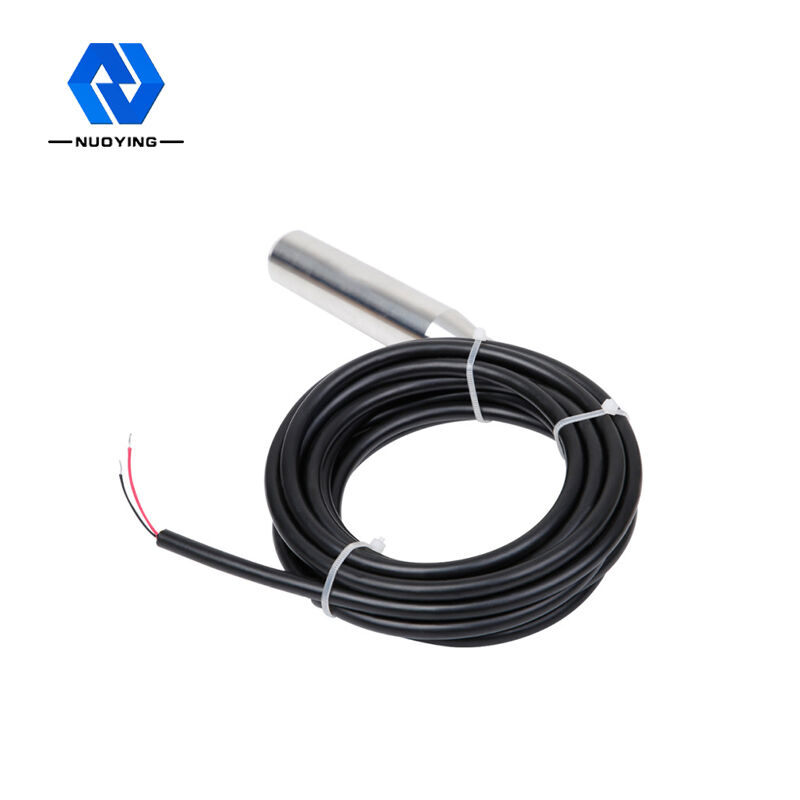

Interfaccia elettrica | Dado impermeabile a linea stretta e cavo conduttore d'aria a cinque fili |
Classe di tenuta | IP68 |
