Dettagli:
|
Applicazioni tipiche: | Liquido, liquido corrosivo | Uscita segnale:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Temperatura ambiente: | -40 °C del 〜 85 | Temperatura di processo: | -10~+70 °C |
Connessione al processo: | montaggio con flangia filettata (opzionale) | Alimentazione elettrica: | 24 VCC (± 5%) |
Capacità di carico: | < (U-15) / 0,02A | Materiale del diaframma: | 316L, diaframma in ceramica (opzionale) Materiale cassa: alluminio, acciaio inossidabile (opzionale) |

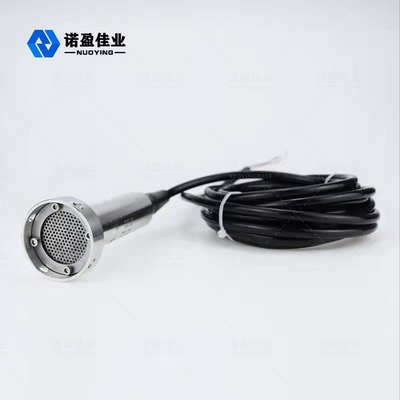

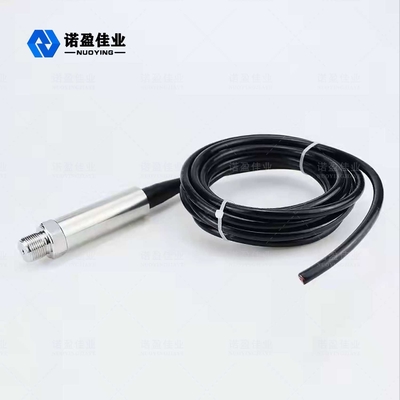

NH93420 Tipo di ingresso Trasduttori di pressione del livello dell'acqua Diaframma in ceramica HART
NH93420 Trasmettitore del sensore di pressione del trasmettitore di livello del liquido
Il trasmettitore di livello del liquido serie NH93420 è l'estensione e lo sviluppo della tecnologia del trasmettitore di pressione, secondo il principio della relazione lineare tra la pressione generata dal diverso peso specifico del liquido a diverse altezze, per ottenere misurazioni e trasmissione accurate del volume di acqua, olio e pasta, altezza liquido, peso.
NH93420 Trasmettitore di livello del liquidoParametro tecnico
Applicazioni tipiche | Liquido liquido corrosivo | ||||||||||
Campo di misura |
|
||||||||||
Uscita segnale: | 4~20mADC/HART/RS485 | ||||||||||
Temperatura ambiente | -40〜85 °C | ||||||||||
Temperatura di processo | -10~+70 °C | ||||||||||
Connessione al processo | montaggio con flangia filettata (opzionale) | ||||||||||
Alimentazione elettrica | 24 VCC (± 5%) | ||||||||||
Capacità di carico | < (U-15) / 0,02A | ||||||||||
Materiale del diaframma | 316L, diaframma in ceramica (opzionale) Materiale cassa: alluminio, acciaio inossidabile (opzionale) | ||||||||||
Stabilità | ±0,05%FS/anno;±0,1 %FS/anno | ||||||||||
Visualizzazione del campo | LCD (opzionale) | ||||||||||
Livello di protezione | IP67 | ||||||||||
Classe esplosiva | Exia II CT5 Exd IIBT5 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
NH93420 Trasmettitore di livello del liquido Operativo Principio

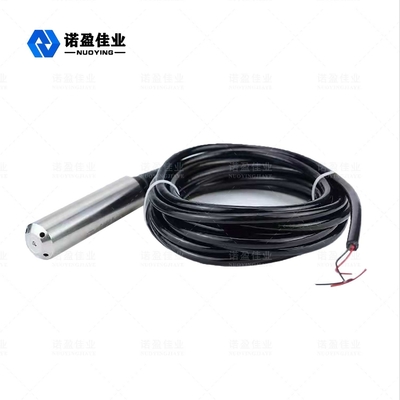

Il trasmettitore di livello del liquido è costituito da uno speciale cavo guida gas integrato in un tubo capillare, un giunto a compressione e una sonda.La sonda del misuratore di livello è costituita da un nucleo in acciaio inossidabile con un diaframma nella parte inferiore e un guscio in plastica con fori.La misurazione del livello del liquido è in realtà la differenza tra la pressione idrostatica sulla testa della sonda e la pressione atmosferica effettiva, quindi il sensore ceramico (attaccato alla pellicola in acciaio inossidabile) e il componente elettronico convertono la differenza di pressione nel segnale di uscita 4〜20mA .
Quando il trasmettitore di livello del liquido idrostatico viene inserito a una certa profondità del liquido misurato, la formula della pressione del sensore è la seguente: PA= p・g・h+Po per ottenere la formula del livello del liquido: h = PA- Po/ p *g.
Allo stesso tempo, la pressione del liquido viene introdotta nella camera a pressione positiva del sensore attraverso l'acciaio inossidabile a conduzione di gas, quindi la pressione atmosferica sulla superficie del liquido viene collegata alla camera a pressione negativa del sensore, in modo da contrastare il Po, sul retro del sensore ed effettuare la pressione misurata del sensore PA-Po= p・g・h.
Se la densità del liquido è uniforme, la differenza di pressione statica è proporzionale all'altezza del livello del liquido.

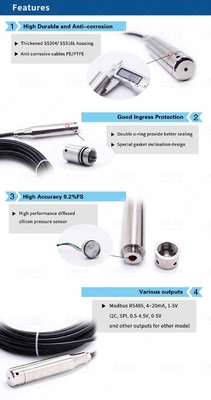

NH93420 Trasmettitore di livello del liquido Caratteristiche del progetto
