Dettagli:
|
Applicazione: | Liquido/Gas/Vapore | Prodotto n.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
Manometro: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Pressione di tenuta: | 0~7KPa~100MPa |
Pressione assoluta: | 0~20KPa~35MPa | Materiale del diaframma: | 316L (facoltativo) |
Precisione: | Grado 0.1/0.2 | Alimentazione elettrica: | 24 V CC |
Produzione: | 4...20mA/HART/RS485/Modbus... | Schermo: | LCD (opzionale) |

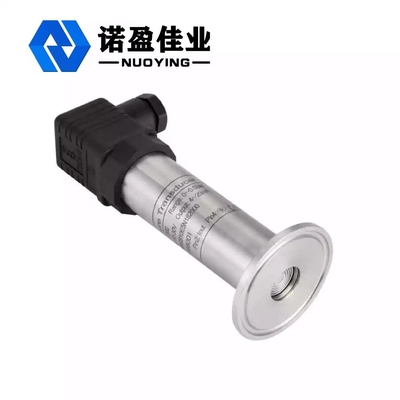

Sensore di pressione barometrica a membrana piatta sanitaria

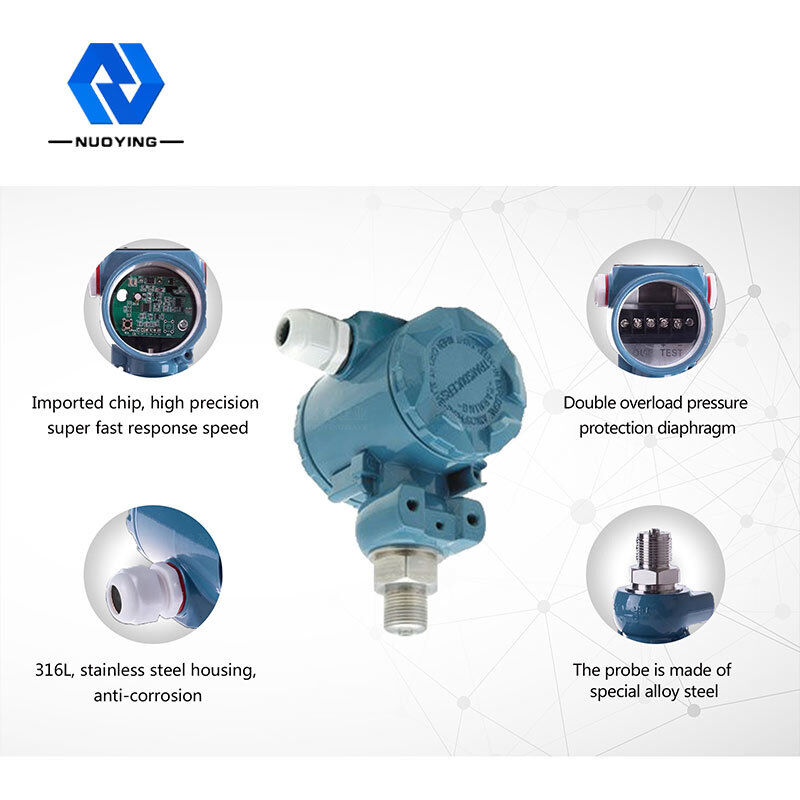

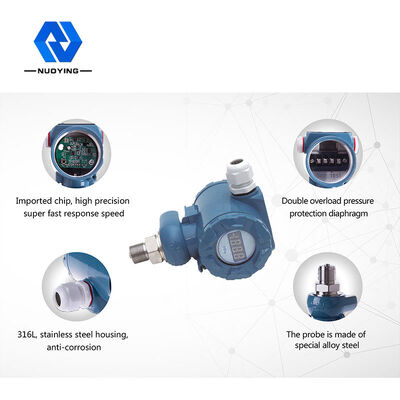

Il trasduttore del sensore di pressione negativa del microvuoto industriale Air Gas utilizza chip importati di silicio diffuso, amplificatore di isolamento del segnale del circuito, design di interferenza della frequenza di taglio (capacità anti-interferenza, fulmini) protezione da sovratensione, protezione di limitazione della corrente, impatto e corrosione.Alloggiamento del sensore di pressione idraulica in acciaio inossidabile 316 saldato a tenuta stagna, compatto, compatto, buona resistenza all'umidità ed eccellente compatibilità con i fluidi.
Intervallo di misura | -100kPa~0.....10kPa...100MPa |
Tipo di pressione | relativa (G), assoluta (A), relativa sigillata (S) |
Sovrapressione | 150%FS |
Precisione | 0,2%FS, 0,5%FS |
Segnale di uscita | 4-20mA(2 fili), 0-5V;1-5V;0.5-4.5V;0-10V(3 fili) |
La fornitura | 12-36Vdc,12~36Vdc;15~30Vdc;15~36Vdc;15~36Vdc;5Vdc |
Temp.coefficiente pari a zero | ±0,02%FS/°C(tip.) ±0,03%FS/°C(max.) |
Temp.coefficiente di campata | ±0,02%FS/°C(tip.) ±0,03%FS/°C(max.) |
Intervallo di temperatura compensato | -10~+70°C |
Intervallo operativo di temperatura | -40~+125°C |
Intervallo di temperatura di conservazione | -40~+125°C |
Resistenza isolante | ≥100MΩ@100Vdc |
Resistenza al carico | R≤(U-15)/0.02 (per 4/20mA) R>100kΩ(per uscita in tensione) |
Interfaccia elettrica | DIN43650, opzione connessione cavo da 1,5 m |
Interfaccia di pressione | G1/2, M20x1.5, G1/4, 1/4NPT, 1/2NPT (richiesta del cliente) |
Materiale della membrana di pressione | Acciaio inossidabile 316L |
Materiale dell'alloggiamento | Acciaio inossidabile 1Cr18Ni9Ti |
Tempo di risposta (10%~90%) | ≤10 ms |
Urto/impatto | 10gRMS,(20~2000)Hz/100g,11ms |
Protezione | IP65 |
Intervallo di misurazione: da 0-0,1 bar a 0-1000 bar
Sensore piezoresistivo e tecnologia dei sensori a film sottile
Gamme standard disponibili a magazzino
Segnale di uscita 4-20 mA a 2 fili, altri disponibili
Altamente resistente ai picchi di pressione e alle vibrazioni
Cassa e parti bagnate in acciaio inossidabile
Può essere assemblato a separatori a membrana per applicazioni speciali

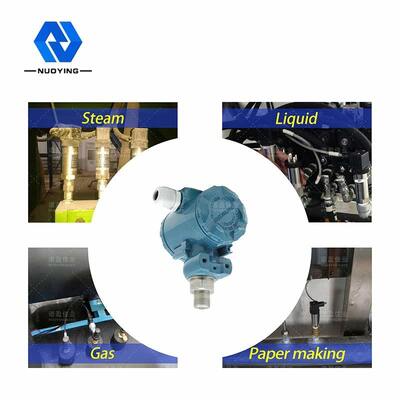

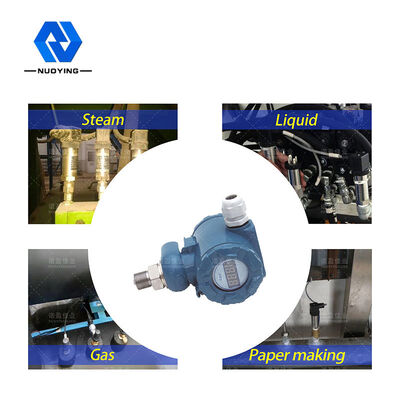

Industria automobilistica, dei compressori e della refrigerazione
Controllo e monitoraggio della pressione dei macchinari di ingegneria
Sistema di trattamento energia e acqua
Armarium, macchine agricole
Sistema di controllo idraulico e pneumatico
Industria siderurgica, industria leggera
Pompa, attrezzature per il fitness, elettrodomestici
Idraulica e pneumatica
Misura del livello del liquido
Persona di contatto: Serena Jiang
Telefono: 15934851597
