Trasmettitore di pressione differenziale: misurazione accurata di flusso e livello

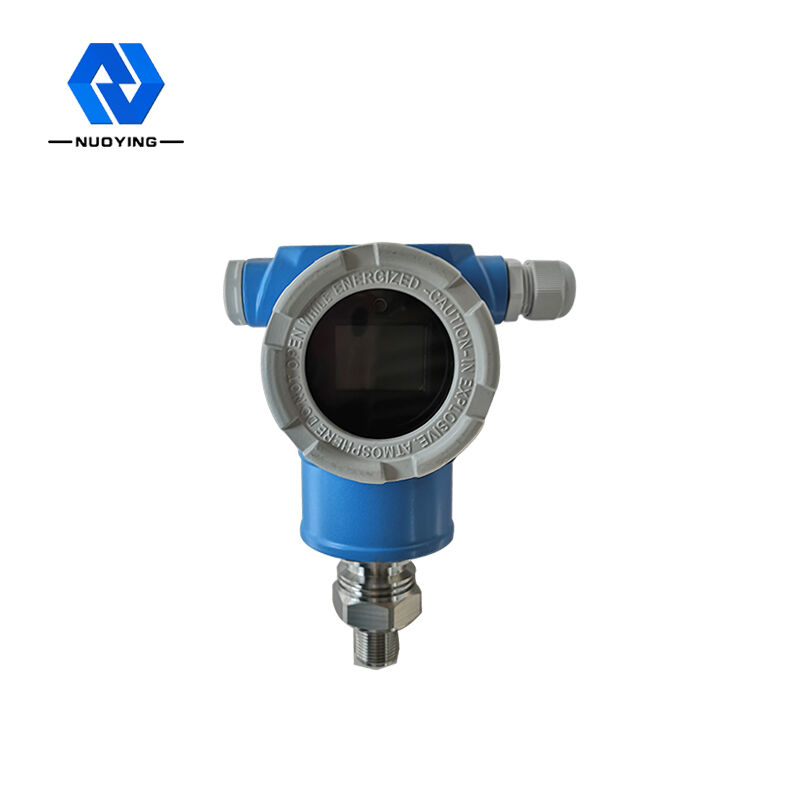

Trasmettitore di pressione con uscita stabile e alta sensibilità NY3051

Principio di funzionamento del trasmettitore di pressione

I trasmettitori di pressione al silicio diffuso della serie NY3051 utilizzano tutti chip importati, una nuova generazione di sensori di pressione prodotti dopo un'attenta progettazione strutturale, elaborazione e assemblaggio del segnale e test in stretta conformità con gli standard nazionali. Questa serie di prodotti ha un output stabile, elevata sensibilità e precisione, oltre a buone caratteristiche di temperatura e una forte capacità anti-interferenza

La serie NY3051 è costituita dall'effetto di resistenza alla pressione dei semiconduttori e dalla tecnologia delle micromacchine, sulla direzione specifica del cristallo del wafer di silicio monocristallino, utilizzando la tecnologia di fotoincisione, diffusione e altri processi a semiconduttore per creare un ponte di Wheatstone per formare un diaframma sensibile. Quando sottoposto a forza esterna, si verifica un leggero cambiamento, la resistività cambia e la resistenza del braccio del ponte cambia (una coppia diventa più grande e l'altra diventa più piccola) nell'uscita del segnale di tensione di eccitazione, attraverso la compensazione della temperatura del computer, la regolazione della resistenza del laser, amplificazione del segnale e altri metodi di elaborazione e severi test di assemblaggio, calibrazione e altri processi per produrre un trasmettitore di pressione con un segnale di uscita standard.

Caratteristica di progettazione diTrasmettitore di pressione

◎L'uscita è stabile, la sensibilità è elevata, l'influenza delle interferenze, del rumore e di altri fattori è relativamente piccola, il costo corrispondente del circuito amplificatore è ridotto e la risoluzione è notevolmente migliorata.
◎Il circuito integrato V/I dedicato ha pochi dispositivi periferici, alta affidabilità, manutenzione semplice e facile, dimensioni ridotte, peso leggero ed installazione e debug estremamente convenienti.
◎ Guscio in pressofusione di lega di alluminio, isolamento a tre terminali, strato di protezione contro gli spruzzi elettrostatici, robusto e durevole.
◎ Trasmissione del segnale a due fili CC 4-20 mA, forte capacità anti-interferenza e lunga distanza di trasmissione.

◎LED, LCD, puntatore, tre tipi di indicatori, la lettura sul posto è molto comoda. Possono essere utilizzati per misurare mezzi viscosi, cristallini e corrosivi.
◎Il trasmettitore di pressione al silicio a diffusione viene utilizzato in campi pericolosi ed esplosivi. Il prodotto ha le caratteristiche di bassa corrente, bassa tensione e basso consumo energetico. È un prodotto antideflagrante a sicurezza intrinseca ed è dotato di certificato antideflagrante.
◎Utilizzando materiale in acciaio inossidabile, una speciale struttura protettiva e una serie di misure di protezione come protezione contro i fulmini, anti-interferenza, anti-sovratensione e sovracorrente del circuito dell'amplificatore, migliora la capacità di un ambiente di lavoro affidabile, anticorrosivo e anti-duro ed è completamente adatto per le esigenze generali di misurazione e controllo dei siti industriali.

Parametri tecnici del trasmettitore di pressione

※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
