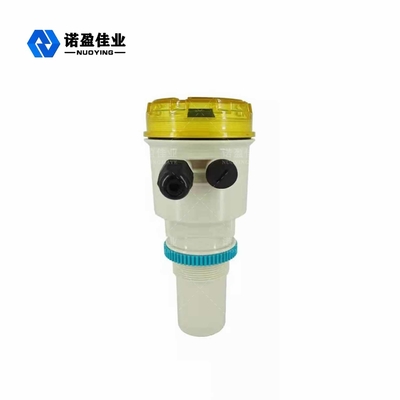

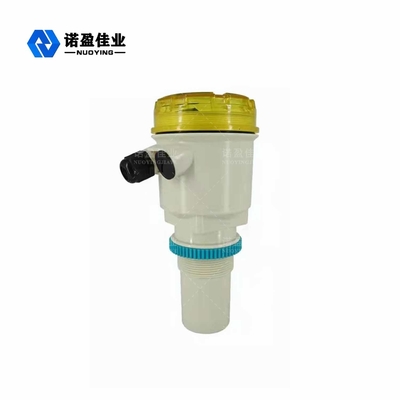

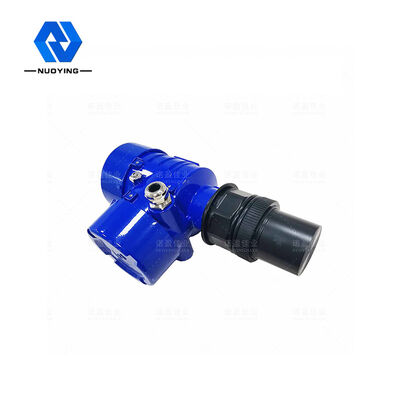

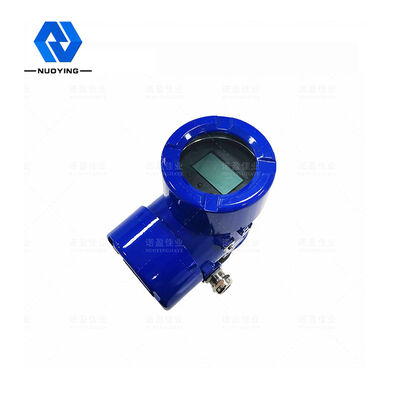

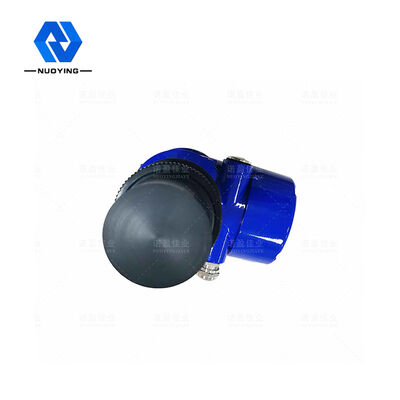

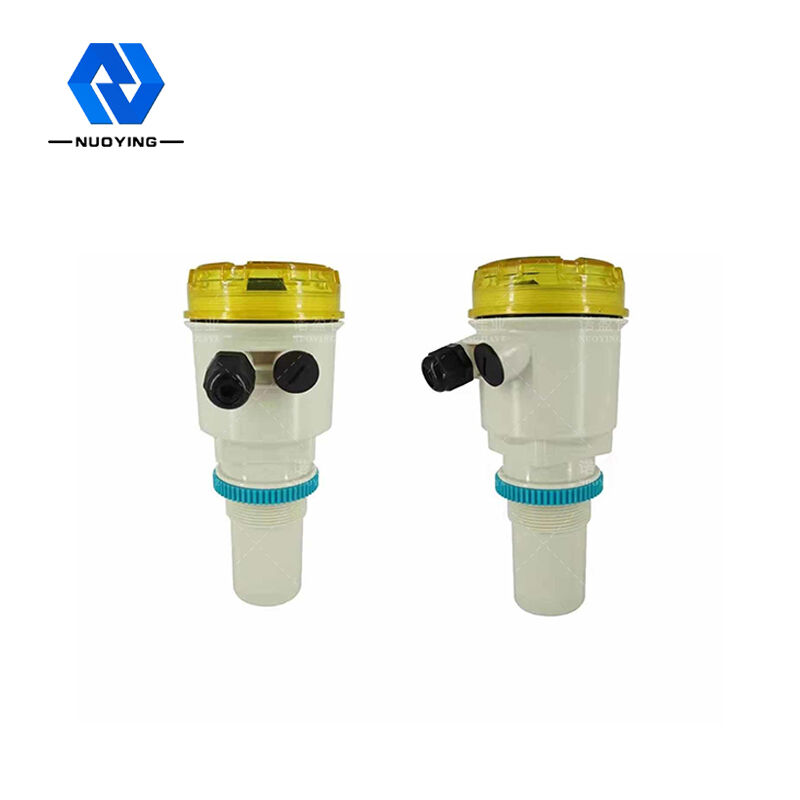

Sensore di livello del serbatoio dell'acqua a ultrasuoni da 10 gradi 100 KHz Sonda in PP PTFE

Sensore di livello del serbatoio dell'acqua a ultrasuoni da 10 gradi 100 KHz Sonda in PP PTFE

Marchio:	Nuoying JIAYE
Numero di modello:	NYCSUL-503
MOQ:	1
prezzo:	$100 to $1300
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	infinito

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Explosion proof certificate

Applicazione tipica:

Misurazione del livello liquido

Gamma di frequenza:

40KHz, 100KHz

Tipo di sonda:

Integrato

Materiale della sonda:

PP/PVC/PTFE/304 (opzionale）

Angolo di misurazione:

10°

Alimentazione elettrica:

24VDC 、 220VAC

Temperatura di processo:

-20~+70℃

Pressione di processo:

Pressione normale

Imballaggi particolari:

30cm×25cm×20cm

Capacità di alimentazione:

infinito

Evidenziare:

sensore livellato del serbatoio di acqua ultrasonico 100KHz

sensore livellato PTFE

trasmettitore ultrasonico del serbatoio di acqua ultrasonico del livello dell'acqua di PTFE

Descrizione del prodotto

Misurazione del livello Ultrasuoni Trasmettitore intellettualizzazione Materiale PVC Misurazione senza contatto

Trasmettitore di livello ad ultrasuoni

Il misuratore di livello ultrasonico è un misuratore di livello digitale controllato da un microprocessore.l'onda sonora riflessa dalla superficie del liquido è ricevuta dallo stesso sensore, attraverso il cristallo piezoelettrico convertito in segnali elettrici,e il tempo tra la trasmissione e la ricezione dell'onda sonora per calcolare la distanza dal sensore alla superficie del liquido da misurareA causa dell'uso della misurazione senza contatto, il mezzo di misurazione è quasi illimitato, può essere ampiamente utilizzato in una varietà di misure di altezza di materiali liquidi e solidi.

Distanza [m] = tempo × velocità del suono /2 [m]

La formula di compensazione di temperatura della velocità del suono è: velocità del suono ambiente = 331,5 + 0,6 × temperatura

Trasmettitore di livello ad ultrasuoniParametro tecnico

Applicazione tipica	Misurazione del livello del liquido
Intervallo di frequenza	40 kHz,100 kHz
Tipo di sonda	Integrato
Materiale della sonda	PP/PVC/PTFE/304 (facoltativo))
Intervallo di misura	0️20 metri
Precisione di misura	<0.25% ((Range<20 m)
Angolo di misura	10°
Fornitore di alimentazione	24VDC,220VAC
Temperatura di processo	- Venti️+ 70°C
Pressione di processo	Pressione normale
Connessione di processo	Montaggio del filo, della flangia, del supporto (facoltativo)
Fonte di uscita del segnale	4...20mA/HART/RS485...
Modalità di visualizzazione	Livello del liquido, distanza (altezza vuota)
Impostazione della uscita	Impostazione del limite superiore e del limite inferiore
Visualizzazione	LC D
Materiale della conchiglia	Polipropilene/alluminio
Classe di protezione	IP65,IP67
Grado a prova di esplosione	ExiaⅡCT6 Ga

Trasmettitore di livello ad ultrasuoniPrincipio di misura

The working principle of ultrasonic level meter is that the ultrasonic transducer (probe) sends out high frequency pulse sound wave when it meets the measured object level (material) surface is reflected and converted back to reflect echo is received by the transducer into an electrical signalIl tempo di propagazione delle onde sonore è proporzionale alla distanza dalla superficie dell'oggetto.La relazione tra la distanza di trasmissione acustica S e la velocità del suono C e il tempo di trasmissione del suono T può essere espressa con una formula :S=C×T/2.

Poiché l'impulso ultrasonico trasmesso ha una certa larghezza, l'onda riflessa si sovrappone all'onda trasmessa in una piccola area vicina al trasduttore,quindi il valore della distanza non può essere riconosciuto e misuratoQuesta area è chiamata punto cieco di misurazione. La dimensione dell'area cieca è correlata al tipo di misuratore di livello ultrasonico.

La parte della sonda emette onde ultrasoniche, l'incontro dell'onda ultrasonica con la differenza di densità dell'aria è maggiore di quanto il mezzo rifletterà, l'onda riflessa viene ricevuta dalla parte della sonda,la distanza della sonda dalla superficie del liquido (oggetto) e il tempo ultrasonico sono proporzionali a:

※ nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti!
