Dettagli:
|
| Campo di misura: | 0-10m | Gamma di frequenza: | 40KHz、 100KHz |
|---|---|---|---|
| Esplosione-proofgrade: | ExiaCT6Ⅱ GA | Classe di protezione: | IP65, IP67 |
| Esposizione: | LCD | Regolazione dell'uscita: | Regolazione di limite superiore, regolazione limite inferiore |
| Modo di esposizione: | Livello liquido, distanza (altezza vuota) | Temperatura trattata: | -20~+70℃ |
| Evidenziare: | Trasduttore di livello ad ultrasuoni IP65,intellettualizzazione del trasduttore di livello ad ultrasuoni,sensore di livello del serbatoio dell'olio ad ultrasuoni IP65 |
||

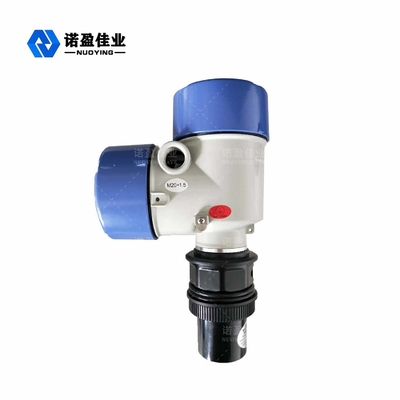

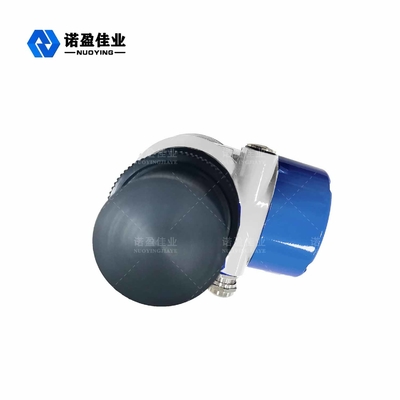

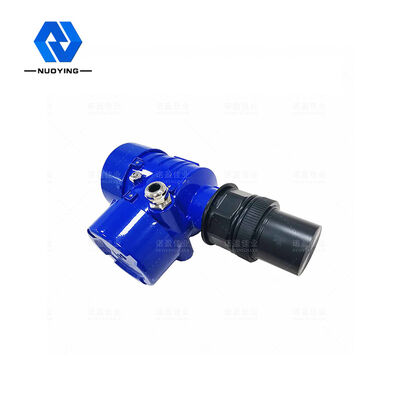

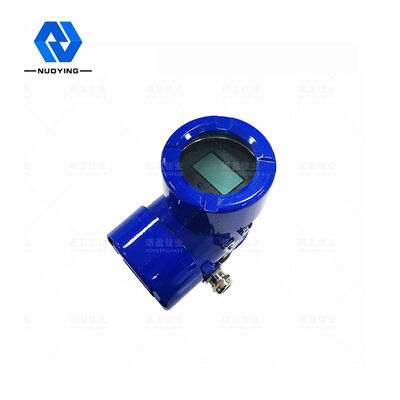

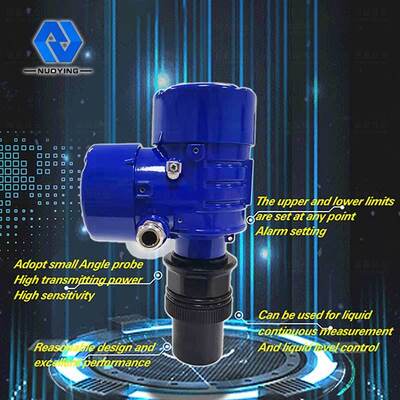

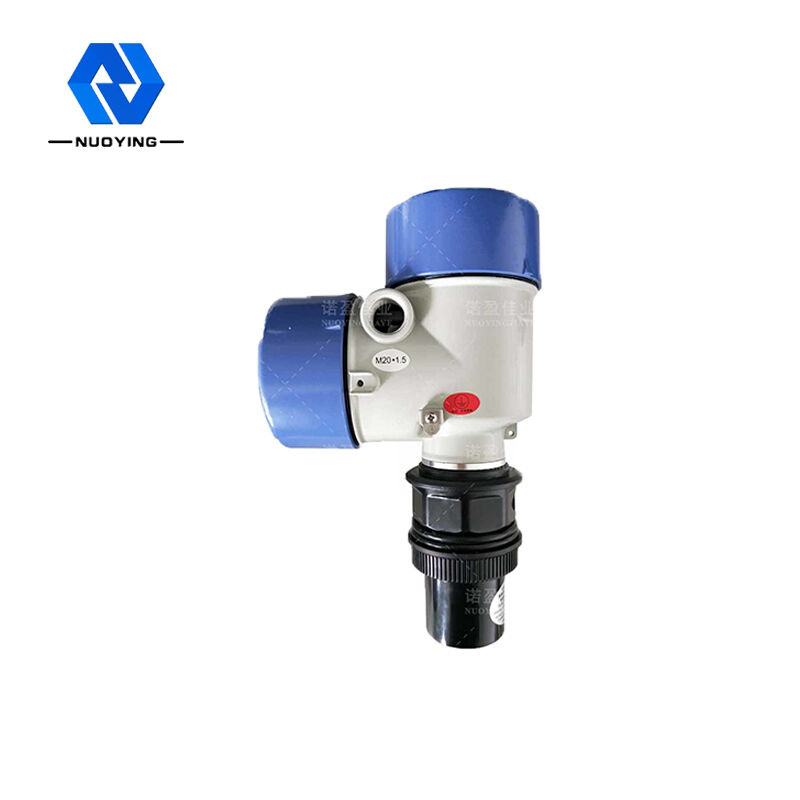

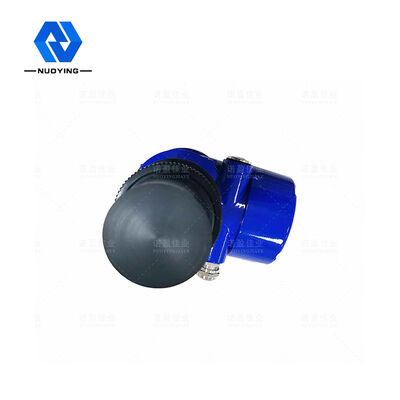

Trasmettitore di livello ad ultrasuoni
Il misuratore di livello ad ultrasuoni è un misuratore di livello digitale controllato da un microprocessore.Nella misurazione dell'impulso ultrasonico effettuata dal sensore (trasduttore), le onde sonore dopo la riflessione della superficie del liquido dallo stesso sensore che riceve, dal cristallo piezoelettrico vengono convertite in segnali elettrici e dalle onde sonore tra il tempo di trasmissione e quello di ricezione per calcolare il sensore al distanza misurata sulla superficie del liquido.A causa dell'uso della misurazione senza contatto, il mezzo misurato è quasi illimitato, può essere ampiamente utilizzato in una varietà di misurazioni dell'altezza di materiali liquidi e solidi.
Trasmettitore di livello ad ultrasuoniParametro tecnico
| Applicazione tipica | Misura del livello del liquido |
| Intervallo di frequenze | 40 KHz,100 KHz |
| Tipo di sonda | Integrato |
| Materiale della sonda | PP/PVC/PTFE/304 (opzionale) |
| Campo di misura | 0～20 m |
| Precisione di misura | ＜0,25%(Intervallo＜20 m) |
| Angolo di misura | 10° |
| Alimentazione elettrica | 24 V CC,220 V CA |
| Temperatura di processo | (-20-70℃) |
| Pressione di processo | Pressione normale |
| Connessione al processo | Filettatura, flangia, montaggio su staffa (opzionale) |
| Uscita del segnale | 4...20mA/HART/RS485... |
| Modalità display | Livello del liquido, distanza (altezza a vuoto) |
| Impostazione dell'uscita | Impostazione del limite superiore, impostazione del limite inferiore |
| Schermo | LCD |
| Materiale della conchiglia | Polipropilene/alluminio |
| Classe di protezione | IP65, IP67 |
| A prova di esplosione | ExiaⅡCT6 Ga |
Nota: personalizzato su richiesta
Trasmettitore di livello ad ultrasuoniPrincipio di installazione
Il punto cieco del misuratore di livello ad ultrasuoni deve essere considerato durante l'installazione del misuratore di livello ad ultrasuoni.Quando il livello del liquido nell'area cieca, il misuratore di livello ad ultrasuoni non può misurare il livello del liquido, quindi quando si determina la gamma del misuratore di livello ad ultrasuoni, è necessario mettere da parte un margine di 50 cm, l'installazione, la sonda deve essere di circa 50 cm più alta del livello più alto .In questo modo, possiamo garantire il monitoraggio accurato del livello del liquido e la sicurezza del misuratore di livello ad ultrasuoni.
Nell'uso effettivo, a causa di un'installazione impropria, l'indicatore di livello è stato completamente sommerso dall'acqua, provocando il completo danneggiamento dell'indicatore di livello, quindi è necessario considerare il valore di livello più alto del liquido misurato.
L'installazione del macchinario deve essere prestata attenzione a: quando l'installazione deve essere perpendicolare alla superficie di prova, evitare l'uso per misurare le proprietà della schiuma degli oggetti, evitare di installare la superficie di misurazione della distanza la distanza è inferiore alla distanza dell'area cieca (punto cieco: ogni prodotto avrà uno standard, insieme al prodotto), il raggio deve essere considerato per evitare che il materiale ostruisca non si incontri con l'irrigazione e la parete del vaso, il rilevamento di solidi sfusi dovrebbe regolare la posizione della sonda, ridurre l'errore di misurazione.
