Dettagli:
|
Campo di misura: | 0-10m | Gamma di frequenza: | 40KHz、 100KHz |
---|---|---|---|
Esplosione-proofgrade: | ExiaCT6Ⅱ GA | Classe di protezione: | IP65, IP67 |
Esposizione: | LCD | Regolazione dell'uscita: | Regolazione di limite superiore, regolazione limite inferiore |
Modo di esposizione: | Livello liquido, distanza (altezza vuota) | Temperatura trattata: | -20~+70℃ |
Evidenziare: | Trasmettitore livellato ultrasonico IP67,sensore livellato ultrasonico 100KHz,sensore livellato ultrasonico 40KHz per il serbatoio di acqua |
Misura materiale del contatto del PVC di Intellectualization del trasmettitore livellato ultrasonico livellato di misura non

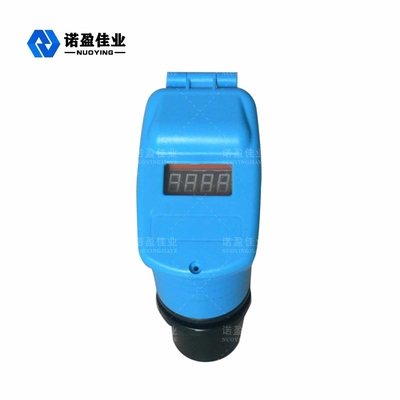

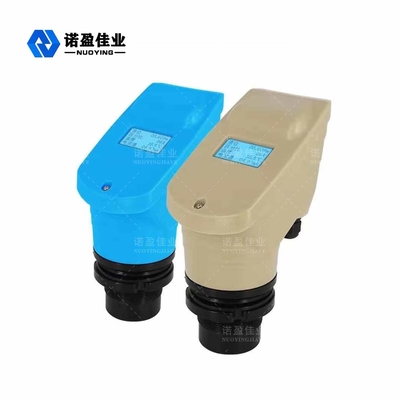

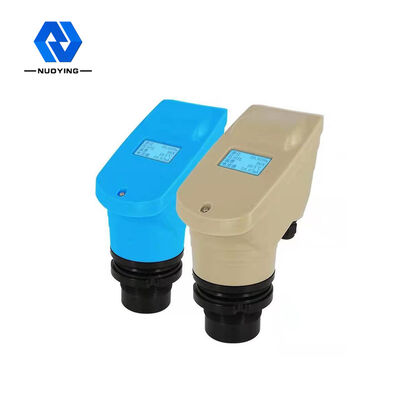

Trasmettitore livellato ultrasonico
Il metro livellato ultrasonico è un metro livellato digitale controllato dal microprocessore. Nella misura dell'impulso ultrasonico effettuata dal sensore (trasduttore), le onde sonore dopo la riflessione di superficie liquida dallo stesso sensore che riceve, dall'a cristallo piezoelettrico è convertita in segnali elettrici e tramite le onde sonore fra la trasmissione e la ricezione del tempo di calcolare il sensore alla distanza misurata sulla superficie del liquido. dovuto l'uso della misura senza contatto, il medium misurato è quasi illimitato, può essere ampiamente usato in varia misura di altezza di prodotto solido liquido e.
Parametro tecnico del trasmettitore livellato ultrasonico
Applicazione tipica | Misura livellata liquida |
Gamma di frequenza | 40KHz, 100KHz |
Tipo della sonda | Integrato |
ProbeMaterial | PP/PVC/PTFE/304 (facoltativo) |
Campo di misura | 0~20m |
Accura di misura | <0,25%(gamma <20m) |
Measuringangle | 10° |
Alimentazione elettrica | 24VDC, 220VAC |
Temperatura trattata | (-20-70℃) |
Pressione trattata | Pressione normale |
Collegamento trattato | Filo, flangia, montaggio del sostegno (facoltativo) |
Uscita del segnale | 4… 20mA/HART/RS485… |
Modo di esposizione | Livello liquido, distanza (altezza vuota) |
Regolazione dell'uscita | Regolazione di limite superiore, regolazione limite inferiore |
Esposizione | LC D |
Materiale di Shell | Polipropilene/alluminio |
Classe di protezione | IP65, IP67 |
Esplosione-proofgrade | ExiaCTⅡ 6 GA |
Nota: su misura a richiesta
Principio di misura livellato ultrasonico del trasmettitore
Il metro livellato ultrasonico è installato sulla cima del contenitore. Sotto il controllo dell'unità elettronica, la sonda emette un fascio di impulsi ultrasonici all'oggetto da misurare, l'onda sonora è riflessa dalla superficie dell'oggetto e la parte dell'eco riflesso è ricevuta dalla sonda ed ha convertito in segnale elettrico, che è ritrasmesso secondo l'onda ultrasonica. La differenza di tempo alla ri-ricezione e la velocità del suono conosciuta sono usate per determinare il cambiamento del livello materiale. Il segnale di microonda è elaborato dall'apparecchio elettronico ed infine è convertito in segnale elettrico relativo al livello materiale.
