Dettagli:
|
| Applicazione tipica: | Misura livellata liquida | ProbeMaterial: | PP/PVC/PTFE/304 (facoltativo) |
|---|---|---|---|
| Accuratezza: | <0.25% | Measuringangle: | 10° |
| Alimentazione elettrica: | 24VDC、 220VAC | Pressione trattata: | Pressione normale |
| Uscita del segnale: | 4… 20mA/HART/RS485… | Esposizione: | LCD |
| Evidenziare: | Trasmettitore di livello digitale ad ultrasuoni,trasmettitore di livello digitale da 20 m,sensore di livello sonoro da 20 m |
||

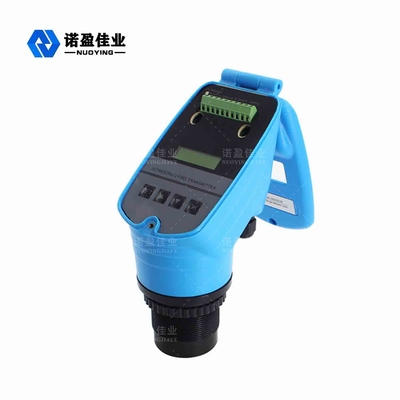

Sensore di livello del trasmettitore del misuratore di livello del carburante liquido digitale a ultrasuoni
Trasmettitore di livello ad ultrasuoni

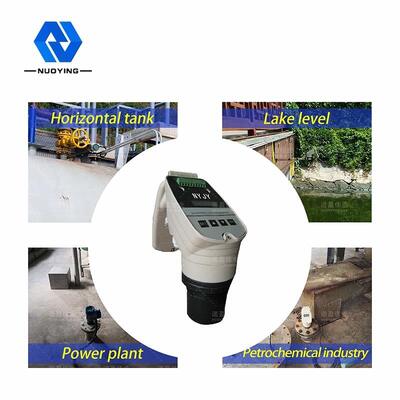

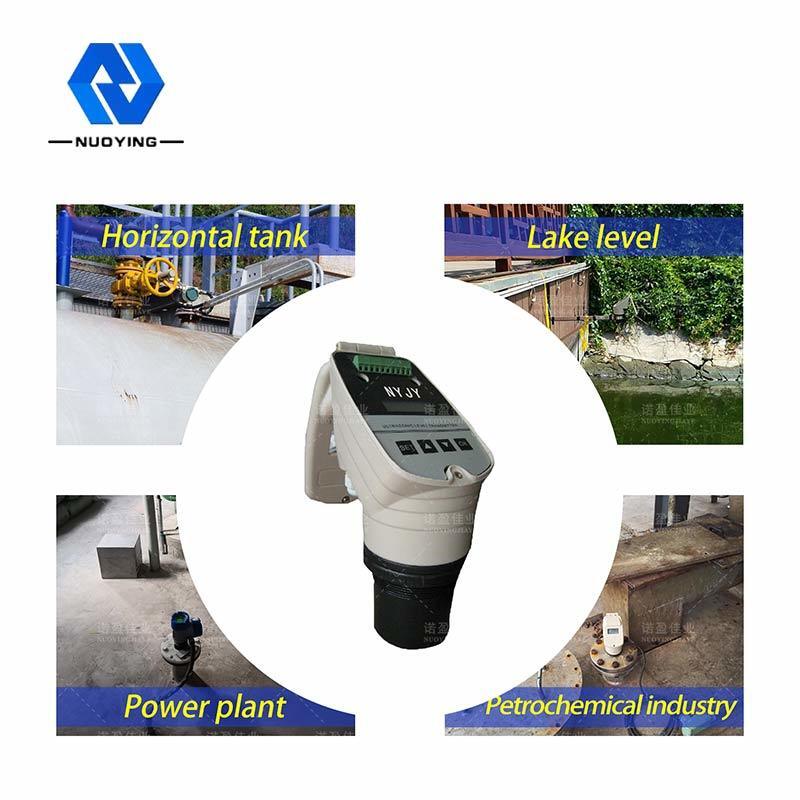

La misurazione del livello ad ultrasuoni è montata sulla parte superiore della nave.Sotto il controllo dell'unità elettronica, la sonda emette impulsi di onde ultrasoniche al mezzo misurato.L'onda sonora viene riflessa dalla superficie del mezzo, una parte dell'eco di riflessione viene ricevuta dalla sonda e convertita in segnale elettrico.Dall'emissione dell'onda ultrasonica alla nuova ricezione, il tempo è direttamente proporzionale alla distanza dalla sonda al mezzo misurato.L'unità elettronica rileva il tempo e calcola la distanza misurata in base alla velocità del suono nota.Utilizzare la sottrazione per ottenere il valore della posizione media.È ampiamente usato in tubo aperto, serbatoio dell'olio, stazione di pompaggio, torre dell'acqua, diga, canale aperto, differenza tra livelli ecc.
Trasmettitore di livello ad ultrasuoniParametri tecnici
|
nome del prodotto |
Sensore di livello ad ultrasuoni |
|
Campo di misura |
20~30 m (liquido);10 ~ 15 m (solido) |
|
Zona cieca |
0,6 ~ 0,8 m |
|
Precisione |
0,2% dell'intero campo di misura (in aria) |
|
Risoluzione del display |
1 cm |
|
Uscita corrente |
4~20 mA |
|
Risoluzione di uscita |
0,03% dell'intero campo di misura |
|
Carico in uscita |
0~600Ω |
|
Uscita a relè |
controllo limite massimo e limite inferiore |
|
Specifiche del relè |
5A 250VAC/30VDC |
|
Set di parametri |
3 pulsanti di rilevamento |
|
Media temp |
-45°C~ 95°C |
|
Periodo di rilevamento |
1S |
|
Installazione |
flangia o supporto |
|
Angolo del fascio di onde acustiche |
8°(3db) |
|
Intervallo di pressione |
±0,3 MP |
Nota: personalizzato su richiesta

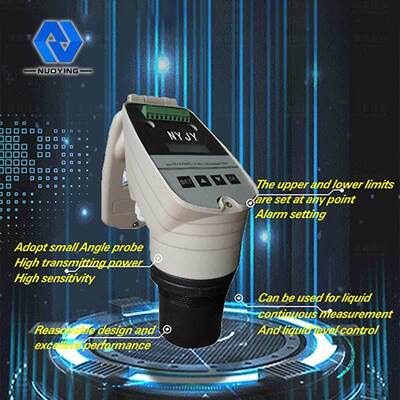

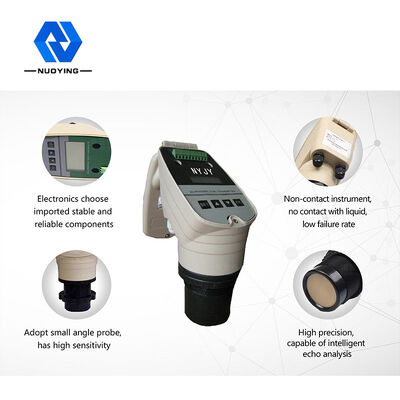

Trasmettitore di livello ad ultrasuoniCaratteristiche del progetto
