Dettagli:
|
Campo di misura: | 0~6m, 0~25m | Alimentazione elettrica: | 24VDC |
---|---|---|---|
Materiale: | 304,316L (facoltativo) | Collegamento trattato: | La flangia (facoltativa), ha flangiato |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | Pressione atmosferica, - 0.1-4MPa, -1~40BAR |
Evidenziare: | Trasmettitore di livello di tipo magnetico da 4 MPa,trasmettitore di livello di tipo magnetico da 0,5 mm |

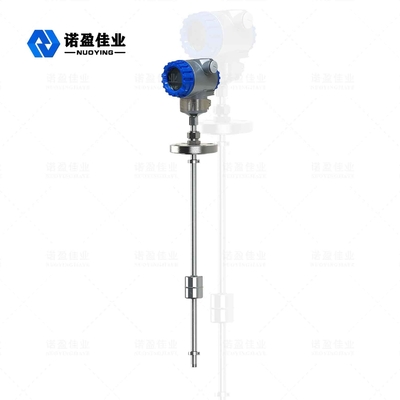

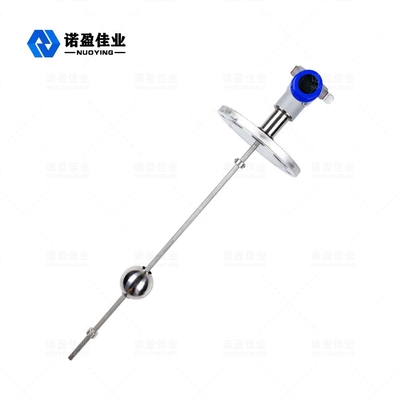

Misuratore di livello del liquido magnetostrittivo
Liquido magnetostrittivoLivello metroOperativo Principio
Con il rapido sviluppo della scienza e della tecnologia, l'alta e la nuova tecnologia è stata ampiamente utilizzata in vari settori.I sensori di livello del liquido magnetostrittivi ad alta tecnologia vengono utilizzati nella misurazione del livello del liquido di vari serbatoi di stoccaggio.Il misuratore di livello del liquido ha le caratteristiche di alta precisione, forte adattabilità ambientale e facile installazione.Pertanto, è ampiamente utilizzato nei campi di misurazione del livello del petrolio, della chimica e di altri liquidi e ha gradualmente sostituito altri sensori tradizionali, diventando una misurazione del livello del liquido fine.
Nel settore della circolazione dell'olio prodotto di CNPC e Sinopec, la misurazione del volume dell'olio del serbatoio dell'olio viene eseguita principalmente dal serbatoio di arrampicata manuale e dal righello di caduta.Usa un nastro d'acciaio metrico con un martello pesante o una scala di misurazione, lettura manuale dei registri, conversione manuale della tabella, infine ottieni i dati sull'olio.Questo metodo di misurazione non solo ha un'elevata intensità di lavoro, ma ha anche fattori non sicuri e non può garantire l'accuratezza.In alcuni luoghi viene utilizzata la misurazione del misuratore di livello del liquido del tipo di pressione del silicio capacitivo / di diffusione, perché questo tipo di sensore di deriva dello zero è grave, una grande deviazione di misurazione, la stabilità a lungo termine è scarsa, non è gradita dagli utenti.Alcuni luoghi utilizzano anche un indicatore di livello a membrana isobarica o un indicatore di livello meccanico a galleggiante.Ma poiché l'indicatore di livello del tipo a membrana è influenzato dalla temperatura e ci sono problemi di perdita, l'indicatore di livello meccanico del galleggiante spesso appare come un fenomeno di blocco del nastro d'acciaio, quindi non è stato ampiamente utilizzato.
Liquido magnetostrittivoLivellometroParametro tecnico
Applicazioni | livello del liquido |
Campo di misura |
Sonda: 0-50~6000 mm Cavo: 25 m |
Precisione | ±0,5 mm |
Alimentazione elettrica | 24 V CC ±10% |
Uscita del segnale | 4 ~ 20 mA / Hart / RS485 |
Corrente di lavoro | 4~20 mA;20,4 mA |
Caratteristiche del carico | quando uscita in corrente, resistenza di carico massima uscita in tensione 600 Q, resistenza di carico massima 2mA |
Temperatura di processo | -40〜130 °C, -40〜250 °C |
Temperatura ambiente | -40〜80°C |
Effetto della temperatura | ±0,5°C |
Pressione di processo | - 0,1 ~ 4,0 MPa |
Risoluzione | ± mm |
Tempo di risposta | 0,2 ms |
Materiale della canna | 304/316L (opzionale) |
Connessione al processo | Filettatura, flangia, montaggio su supporto (opzionale) |
Visualizzazione del sito | LCD (opzionale) |
Materiale dell'alloggiamento | acciaio inossidabile / alluminio (opzionale) |
Grado di protezione | IP67 |
Grado antideflagrante | Exia IICT6 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Liquido magnetostrittivo Livello metroCaratteristiche del progetto
