Dettagli:
|
Campo di misura: | 0~6m | Materiale: | 304,316L (facoltativo) |
---|---|---|---|
Collegamento trattato: | Installazione della flangia (facoltativa) | Grado di protezione: | Strumento IP67, IP67 dell'esposizione |
Temperatura di funzionamento: | -40~130℃, - 50~350℃ | Pressione trattata: | Pressione atmosferica, 0-16MPa |
Grado protetto contro le esplosioni: | Exia IICT6 (facoltativo) | Tasso di differenziazione: | ±lmm |
Evidenziare: | Trasmettitore di livello magnetico a piastra,Trasmettitore di livello magnetico 6 m,Indicatore di livello a galleggiante magnetico 220 V CA 1 A |

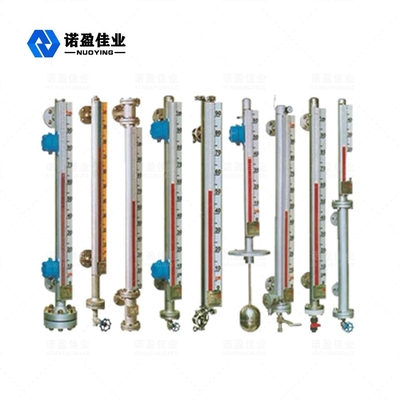

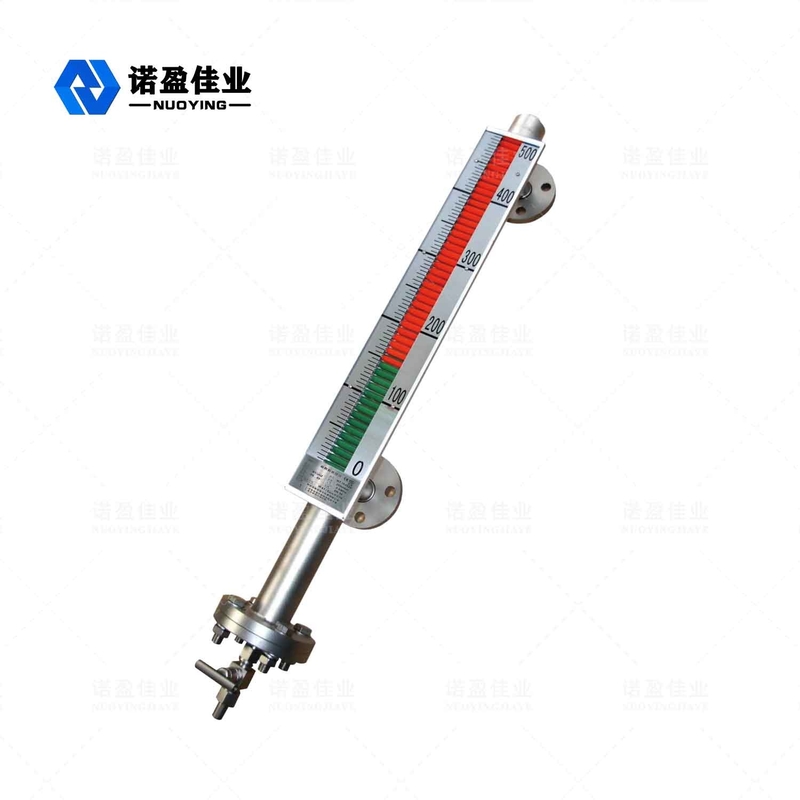

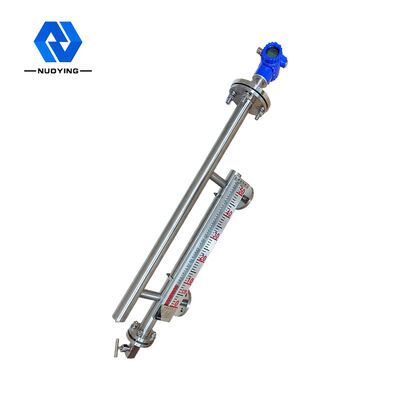

Misuratore di livello a piastra magnetica
Piastra magneticaLivello metroOperativo Principio
Il misuratore di livello a piastra magnetica può essere utilizzato per il rilevamento del livello del liquido medio di tutti i tipi di torri, serbatoi, contenitori sferici e caldaie e così via.L'indicatore di livello magnetico della piastra ribaltabile può essere utilizzato per un'elevata tenuta, prevenzione delle perdite e resistenza alle alte temperature, alle alte pressioni e alla corrosione.
Il magnetometro ha una camera (chiamata tubo di misurazione o tubo del corpo) che contiene una sfera galleggiante e la cavità è collegata al contenitore mediante flangia o altro collegamento idoneo.Secondo il principio dei connettori, con la modifica del livello del liquido nel contenitore, il livello del liquido nella cavità è lo stesso del livello del liquido nel contenitore, quindi la sfera galleggiante nella camera viene spinta su e giù e su e giù con l'aumento e la diminuzione del livello del liquido nel contenitore.A questo punto, non possiamo vedere il livello del liquido, quindi abbiamo un display flip a colonna magnetica all'esterno della cavità.
L'acciaio magnetico permanente è installato alla giunzione tra il liquido di affondamento della sfera galleggiante e la parte galleggiante, e quando il livello del liquido nel contenitore misurato sale e scende, così fa il galleggiante magnetico nel tubo del corpo dell'indicatore di livello del liquido.L'acciaio magnetico permanente nel galleggiante viene trasmesso all'indicatore a colonna magnetica mediante accoppiamento magnetico, guidando i rulli rosso e bianco a capovolgere di 180°.Quando il livello del liquido aumenta, la colonna flip cambia da bianca a rossa e quando il livello del liquido scende, la colonna flip cambia da rossa a bianca.La giunzione rossa e bianca dell'indicatore è l'altezza effettiva del livello del liquido all'interno del contenitore, realizzando così una chiara indicazione del livello del liquido.
Piastra magneticaLivellometroParametro tecnico
Campo di misura | 0〜6m |
Precisione di misurazione | ± 3 mm |
Densità media | 0,425 g/cm3 |
Differenza di densità | 0,1 g/cm3 |
Viscosità media | W 0,4 Pa.S |
Uscita di controllo | 220 V CA, 1 A |
Uscita di trasmissione | 4~20mA (alimentazione 24VDC) |
Temperatura di processo | -50 ~ 350 °C |
Pressione di processo | 0~ 16MPa |
Tasso di differenziazione | ± mm |
Connessione al processo | Installazione flangia (opzionale) |
Grado di protezione | IP67 |
Grado antideflagrante: | Exia IICT6 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Piastra magnetica Livello metroCaratteristiche del progetto
◎Struttura semplice, funzionamento solido e affidabile, stabile
◎La scala di visualizzazione della scena è chiara, accattivante e facile da leggere.
◎Livelli di liquidi che possono essere misurati e indicati come corrosivi, infiammabili, tossici, ad alta temperatura, agitati e contaminati
◎È possibile selezionare più moduli di installazione, più moduli di connessione
◎ Intervallo di pressione di progetto da vuoto completo a 10 MPA.
◎Intervallo di temperatura di progetto: 160 〜450 °C.
◎ Design professionale per pressioni e temperature speciali.
Piastra magneticaLivelloRequisiti di installazione del contatore
Piastra magneticaLivelloCampo di applicazione del contatore

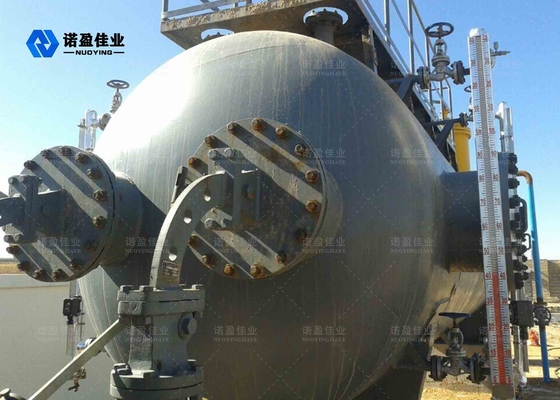

Il misuratore di livello a piastra magnetica è adatto per la visualizzazione del livello di liquidi su contenitori di prodotti chimici, petrolio e altre apparecchiature industriali.Il misuratore di livello del liquido con piastra magnetica può essere aggiunto per installare il misuratore di livello del liquido, il livello del liquido può essere aperto e spento per continuare la trasmissione remota del segnale, la sfera galleggiante adotta il design speciale del mestiere come alta temperatura, alta pressione, bassa densità e la scelta di diversi materiali come titanio, 316L PTFE, ecc. Per garantire che il prodotto sia adatto a qualsiasi livello di requisiti di misurazione sul campo.Attualmente, il magnetometro è stato ampiamente utilizzato nei settori petrolifero, chimico, metallurgico, energetico, alimentare, farmaceutico, della produzione della carta e in altri settori della misurazione e del controllo del livello dei liquidi.
