Dettagli:
|
Gamma di portata: | 0.1-10m/s | Direzione di scorrimento: | Positivo e negativo |
---|---|---|---|
Grado di accuratezza: | tipo del tubo: 0,5 gradi, grado 1,0; Plugin: 1,5 grado, grado 2,0 | Uscita di comunicazione: | Rs485 protocollo di comunicazione MODBUS, interfaccia di comunicazione di HART |
Uscita del segnale: | 4-20mA, | Temperatura di funzionamento: | -20~90℃, - 30~180℃ |
Umidità ambientale: | 5%~95% | Grado di protezione: | IP65, può essere personalizzato fino a IP68 |
Evidenziare: | Misuratore di portata elettromagnetico intelligente IP68,misuratore di portata elettromagnetico 10 m/S,misuratore di portata elettromagnetico intelligente da 10 m/s |
Misuratore di portata elettromagnetico di tipo intelligente NYLD, intervallo di portata: 0,1-10 m/S, 4-20 mA, IP68

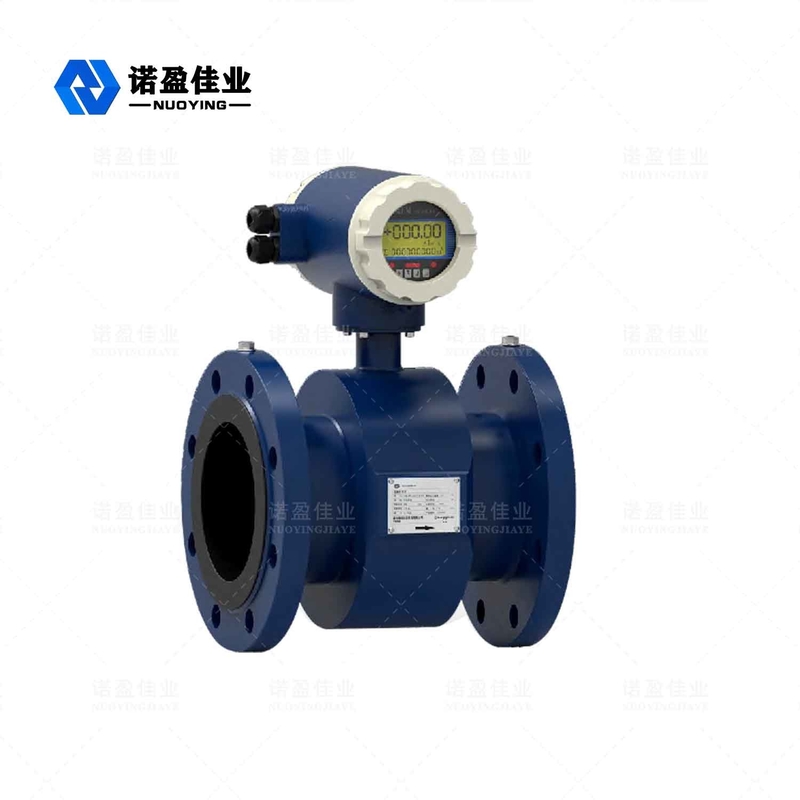

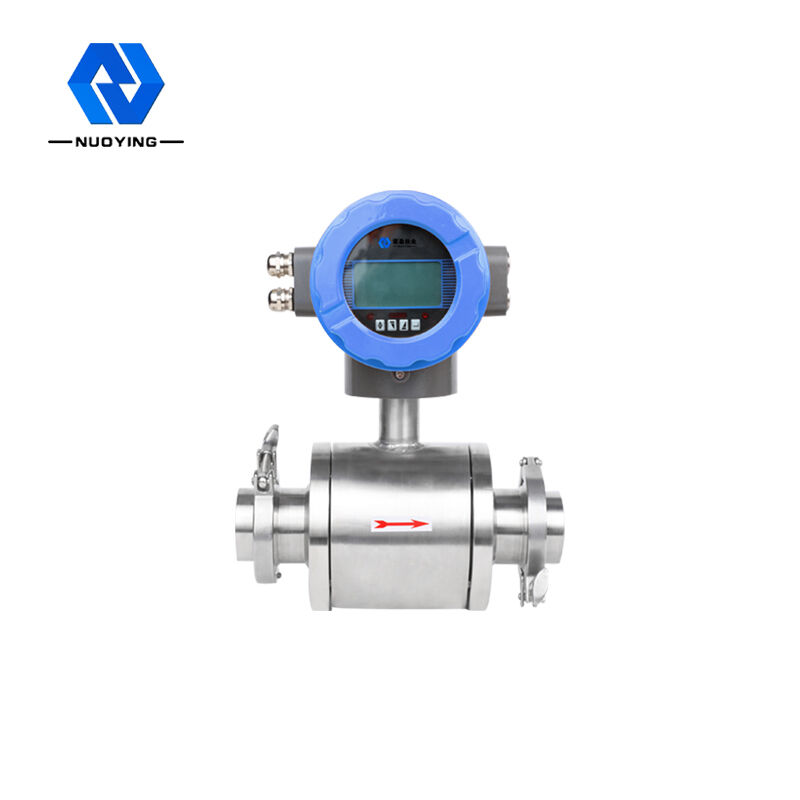

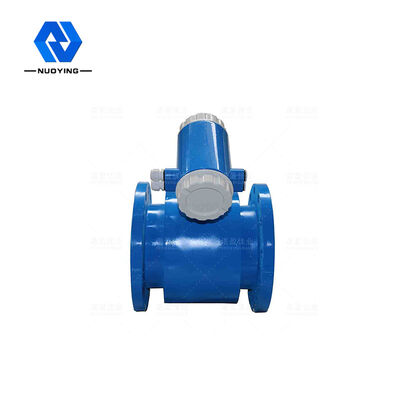

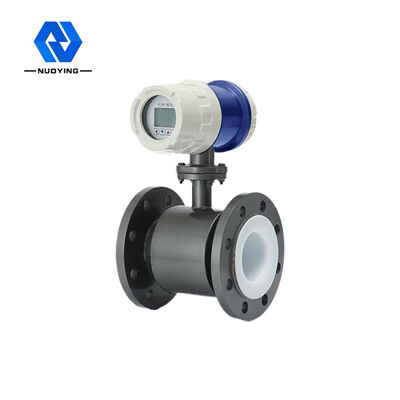

Misuratore di portata elettromagnetico intelligente NYLD
Il misuratore di portata elettromagnetico di tipo intelligente NYLD è composto da un sensore e un convertitore.Si basa sulla legge di Faraday dell'induzione elettromagnetica, che viene utilizzata per misurare la portata volumetrica di un liquido conduttivo con conducibilità maggiore di 5μs/cm.È un misuratore induttivo per misurare la portata in volume del mezzo conduttivo.Oltre a misurare la portata volumetricadi liquido conduttivo generale, può anche essere utilizzato per misurare il flusso di volume di liquidi corrosivi forti come acidi e alcali forti e liquidi di sospensione bifase liquido-solidi uniformi come liquami, pasta di cellulosa e pasta di carta.È ampiamente utilizzato per la misurazione del flusso di petrolio, prodotti chimici, metallurgia, tessile, fabbricazione della carta, protezione ambientale, alimentare e altri settori industriali e gestione municipale, costruzione di tutela dell'acqua, fiumi e altri campi.
Misuratore di portata elettromagnetico intelligente NYLD Tecnico Parametri
Elettromagnetico sensori specificazione generale
Nominale standard diametro (mm) (Specifiche speciali possono essere personalizzate) |
JB/T 9248-2015 tipo di tubo rivestimento in PTFE: DN10~DN600;inchiostro per rivestimento in gomma tipo tubo: DN40~DN2200 Tipo a innesto: DN150~DN3000 |
Direzione del flusso | Positivo e negativo |
Rapporto di portata | 20:1 |
Errore di ripetibilità | ±0,1% del valore misurato |
Grado di precisione |
tipo di tubo: grado 0,5, grado 1,0; Plug-in: grado 1.5, grado 2.0 |
Temperatura media misurata |
Rivestimento in gomma normale: -20~+60°C Rivestimento in gomma ad alta temperatura: -20~+90°C Rivestimento in PTFE: -30~+100°C Rivestimento in tetrafluoro ad alta temperatura: -20~+180°C |
Pressione di esercizio nominale (l'alta pressione può essere personalizzata)
|
DN10-DN150: ≤1,6 MPa DN200-DN350: ≤1,0 MPa DN400-DN1000: ≤0,6 MPa DN450-DN2200: ≤0,25 MPa |
Intervallo di portata | 0,1-10 m/s |
Intervallo di conducibilità | La conducibilità del fluido misurato è ≥5μs/cm |
Uscita del segnale | 4-20 mA (resistenza di carico 0~750Ώ), impulso/frequenza, livello di controllo |
Uscita di comunicazione |
Comunicazione RS485 Protocollo MODBUS, interfaccia di comunicazione HART
|
Alimentazione elettrica | 220VAC o 24VDC |
Richiesto dritto lunghezza del tubo |
A monte ≥5DN a valle ≥2DN |
Modalità di connessione | Il flussometro e il tubo utilizzano una connessione flangiata e la flangia soddisfa lo standard nazionale: GB/T9115.1-200 |
Grado antideflagrante | ExdllСT6 |
Grado di protezione | IP65, può essere personalizzato fino a IP68 |
Temperatura ambiente | -25~+60℃ |
Umidità ambiente | 5%~95% |
Consumo energetico totale | Meno di 20 W |
Misuratore di portata elettromagnetico intelligente NYLD Operativo Principio
Secondo il principio dell'induzione elettromagnetica di Faraday, una coppia di elettrodi di rilevamento sono montati sulla parete del tubo perpendicolarmente all'asse del tubo di misura e alla linea di forza magnetica. Quando il liquido conduttivo si muove lungo l'asse del tubo di misura, il liquido conduttivo taglia la linea di forza magnetica per generare un potenziale indotto. Il potenziale indotto viene rilevato dai due elettrodi di rilevamento e il valore è proporzionale alla portata. Il valore è:
E=KBVD dove: E- potenziale indotto;
K-il fattore relativo alla distribuzione del campo magnetico e alla lunghezza assiale;
Intensità di induzione magnetica B;
Portata media del liquido conduttivo a V;
distanza tra gli elettrodi D;(misurare il diametro interno del tubo)
Il sensore trasmette il potenziale indotto Eas un segnale di flusso al convertitore. Dopo una serie di elaborazioni digitali come l'amplificazione e il filtraggio di conversione, la portata istantanea e la portata accumulata vengono visualizzate dal cristallo liquido a matrice di punti con retroilluminazione. Il convertitore dispone di 4 Uscita -20 mA, uscita allarme e uscita in frequenza, ha un'interfaccia di comunicazione RS-485 e supporta HART e MODBUS
protocolli.
Misuratore di portata elettromagnetico intelligente NYLD Caratteristiche del progetto
■L'elaborazione digitale completa, la forte capacità anti-interferenza, la misurazione affidabile, l'alta precisione, l'intervallo di misurazione del flusso possono raggiungere 150:1;
■ Alimentatore a commutazione EMI ultra-basso, ampio intervallo di tensione di un alimentatore adatto, buone prestazioni anti-EMI;
■Utilizzare un microprocessore integrato a 16 bit, con velocità operativa elevata, alta precisione e eccitazione a onde rettangolari programmabili a bassa frequenza, che migliora la stabilità della misurazione del flusso e un basso consumo energetico;
■ Utilizzare parti SMD e tecnologia a montaggio superficiale (SMT), alta affidabilità del circuito;
■ Nessuna parte mobile nel tubo, nessuna parte che blocca il flusso e quasi nessuna perdita di pressione aggiuntiva nella misurazione;
■ Può modificare la gamma on-line in loco in base alle effettive esigenze degli utenti;
■I risultati della misurazione sono indipendenti dai parametri fisici come la distribuzione della velocità del flusso, la pressione del fluido, la temperatura, la densità, la viscosità;
■ Display LCD retroilluminato ad alta definizione, funzionamento con menu completamente cinese, facile da usare, facile da usare, facile da imparare e da capire;
■ Con uscita segnale di comunicazione digitale come RS485, RS232, Hart e Modbus (opzionale);
■ Con funzione di autotest e autodiagnosi;
■ Con funzione di registrazione del totale orario, che registra la quantità totale di flusso in ore, adatta per la misurazione in multiproprietà (opzionale);
■ Sono presenti tre integratori, che possono visualizzare rispettivamente l'importo dell'accumulo diretto, l'importo dell'accumulo inverso e l'importo del calcolo della differenza. È presente un orologio di spegnimento interno, che può registrare 16 tempi di spegnimento.(opzionale);
■ Con l'operatore palmare a infrarossi, velocità di comunicazione 115KHZ, può azionare tutte le funzioni del convertitore in remoto senza contatto (opzionale).
Misuratore di portata elettromagnetico intelligente NYLDComposizione e Struttura
Il misuratore di portata elettromagnetico è costituito dai seguenti componenti:
Il misuratore di portata elettromagnetico è costituito principalmente da un sensore e da un convertitore.Il sensore comprende una flangia, un rivestimento, un elettrodo, un tubo di misura, una bobina di eccitazione, un alloggiamento del sensore e così via;il convertitore include
1. Convertitore: fornisce una corrente di eccitazione stabile per il sensore, allo stesso tempo converte la forza elettromotrice indotta ottenuta dal sensore in un segnale elettrico standard e visualizza il flusso in tempo reale e i parametri per la visualizzazione, il controllo e la regolazione del flusso .
2. Rivestimento: uno strato completo di materiale elettricamente isolante resistente alla corrosione all'interno del tubo di misura e sulla superficie di tenuta della flangia.
3. Elettrodo: una coppia di elettrodi montati sulla parete del tubo di misura per rilevare il segnale di flusso e altri 1-2 elettrodi di messa a terra montati per la messa a terra e l'anti-interferenza della misura del segnale di flusso.
Classificazione dello strumento del misuratore di portata elettromagnetico intelligente NYLD
1. In base alla struttura dello strumento, il flussometro a vortice può essere suddiviso in tre categorie, ovvero:
① Nessuna parte di resistenza nel tubo di misurazione, nessuna perdita di pressione.
② Con una struttura semplice, il tubo di misurazione del flussometro elettromagnetico può utilizzare un rivestimento diverso in base a
qualifiche diverse e l'affidabilità è alta.

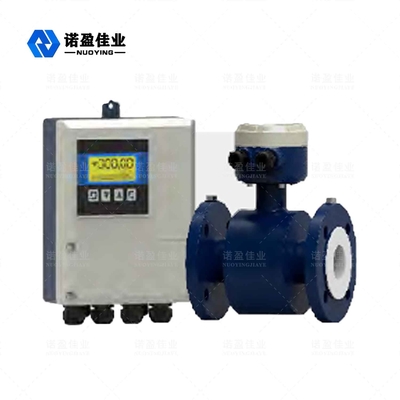

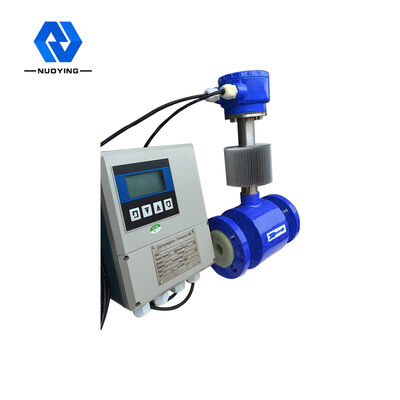

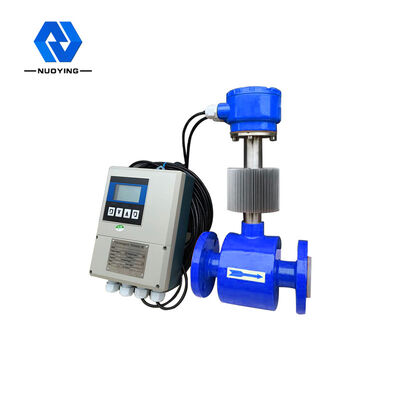

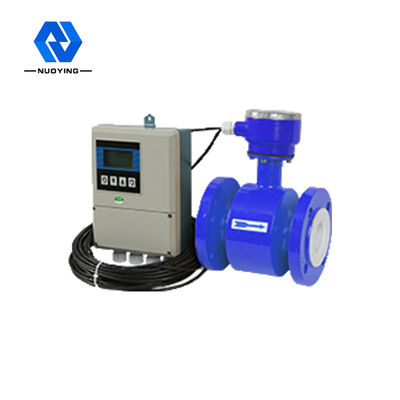

■ Flussimetro elettromagnetico di tipo separato
Il convertitore e il corpo principale sono installati separatamente, il che è conveniente per l'installazione centralizzata e i dati di facile lettura.
■ Collegare genere elettromagnetico misuratore di flusso
È ampiamente applicabile alla misurazione del flusso di liquidi conduttivi di grosso calibro in vari settori.
①Ampia gamma di diametri nominali, adatta a tutti i tubi di calibro compreso tra DN150~DN3000.
②Il sensore utilizza una nuova modalità di eccitazione, basso consumo energetico, punto zero stabile e alta precisione.L'intervallo di flusso può raggiungere 1500:1
Misuratore di portata elettromagnetico intelligente NYLD Selezione
Modello | Descrizione | ||||||
NYLD— □ □ | -□ | □ | □ □ | □ | □ | -□ | Misuratore di portata elettromagnetico a tubo pieno |
NYLD— | Misuratore di portata elettromagnetico di tipo plug-in | ||||||
Sentiero | 10-2200 mm | ||||||
combinazione |
S l |
Tipo integrato Tipo separato |
|||||
Materiale dell'elettrodo |
m T D h P n |
Acciaio inossidabile Ti (titanio) Ta (tantalio) Hastelloy platino Ni nichel |
|||||
Modalità di uscita |
0 1 2 |
Nessuna uscita 4-20 mA/1-5 KHz 4-20 mA |
|||||
Materiale di rivestimento |
X F P J |
Gomma PTFE Polietilene Gomma poliuretanica |
|||||
Esposizione locale |
0 1 |
Nessuna visualizzazione locale Esposizione locale |
|||||
Modalità di comunicazione |
0 1 2 3 |
Nessuna comunicazione Comunicazione RS485 (protocollo MODBUS) Comunicazione HART Comunicazione wireless GPRS |
|||||
Anello di messa a terra |
0 1 2 |
Senza anello di messa a terra Con anello di messa a terra Elettrodo di massa |
|||||
Flusso limite superiore | (n) | Portata limite superiore (range) m3/h |
