Dettagli:
|
| Diametro nominale: | 〜 DN3000mm di DN6mm | Direzione di scorrimento: | Positivo e negativo |
|---|---|---|---|
| Grado di accuratezza: | tipo del tubo: 0,5 gradi del grado 1,0; Plugin: 1,5 grado, grado 2,0 | Uscita di comunicazione: | Rs485 protocollo di comunicazione MODBUS, interfaccia di comunicazione di HART |
| Uscita del segnale: | 4-20mA, | Temperatura di funzionamento: | -20~90℃ -30~180℃ |
| Umidità ambientale: | 5%~95% | Grado di protezione: | IP65, può essere personalizzato fino a IP67 |
| Evidenziare: | Misuratore di portata elettromagnetico tubolare,Misuratore di portata elettromagnetico ad alta affidabilità,Misuratore di portata magnetico RS485 per acque reflue |
||

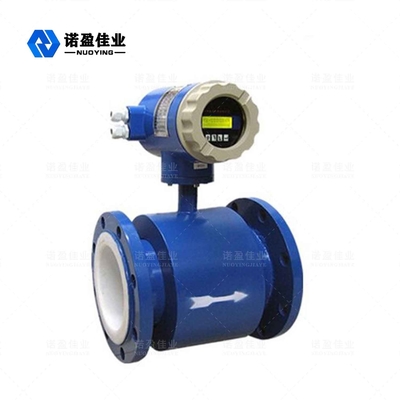

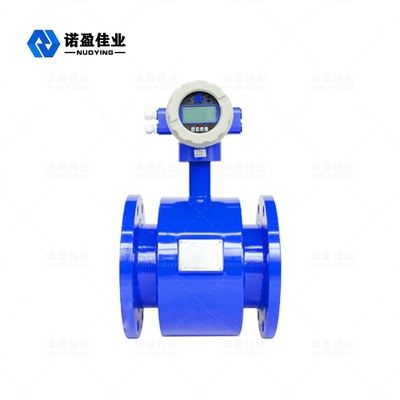

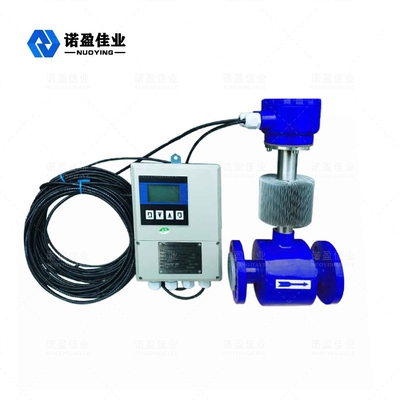

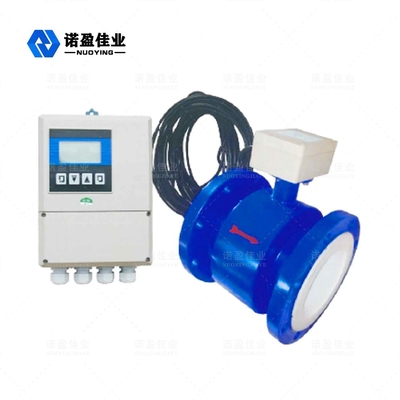

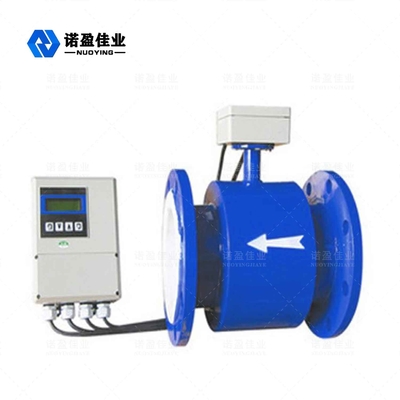

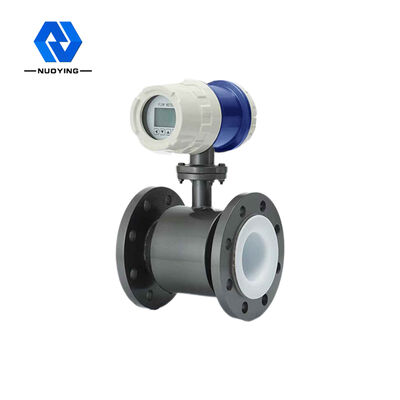

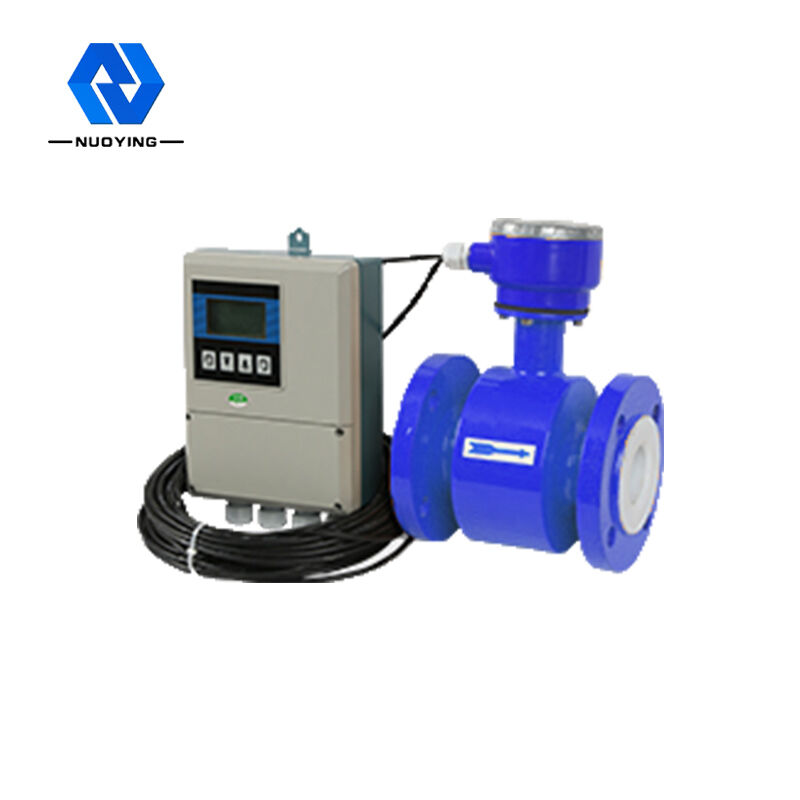

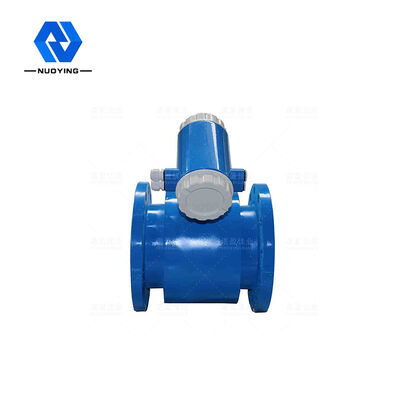

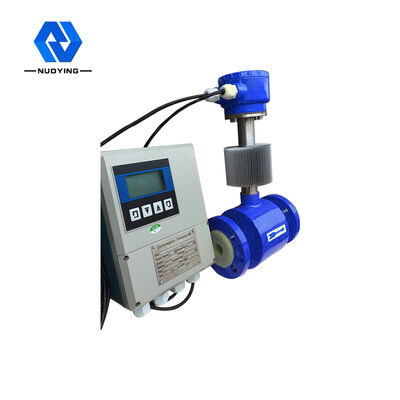

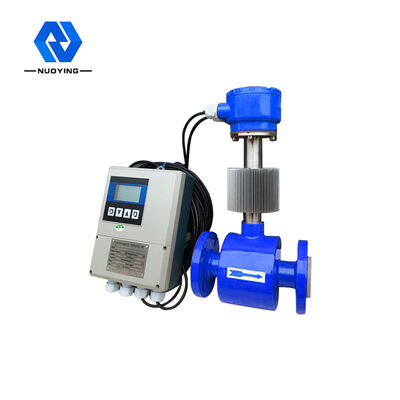

Misuratore di portata elettromagnetico tubolare NYLD
Il NYLDil misuratore di portata elettromagnetico tubolare è un misuratore di portata con elevata precisione e alta affidabilità. Viene utilizzato per misurare il flusso volumetrico di liquido conduttivo e liquame in tubazioni chiuse ed è ampiamente utilizzato in acciaio, elettricità, petrolio, industria chimica, carbone, metallurgia, minerali risorse, fabbricazione della carta, approvvigionamento idrico e drenaggio, cibo, medicina e altre industrie.
Misuratore di portata elettromagnetico tubolare NYLD Tecnico Parametri
| Alimentazione elettrica | AC220V 50Hz/DC24V/3.6V |
| Dissipazione di potenza | <15W (Supporto del consumo energetico con il sensore) |
| Mostra il pulsante | Nel display cinese e inglese, è possibile visualizzare la portata istantanea, la portata cumulativa e il display dell'allarme (l'allarme di circuito aperto di eccitazione, l'allarme di controllo del traffico aereo e l'allarme di flusso oltre il limite). interruttori per l'impostazione dei dati |
| Registrati | Inoltra l'importo totale, inverti l'importo totale |
| Segnale di uscita | A due vie a due vie, isolamento completo 0〜10mA/4〜20mA |
| resistenza di carico: 0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
Uscite di flusso diretto e inverso, il limite della frequenza di uscita può essere impostato entro 15.000 Hz. Il collettore a transistor con uscita della frequenza di separazione fotoelettrica ha un'uscita bidirezionale a circuito aperto. L'alimentazione esterna non deve essere superiore a 35 V e deve essere raccolta durante la conduzione La corrente massima massima è 50 mA. |
|
| Due uscite di allarme di circuito aperto del collettore a transistor con isolamento fotoelettrico. L'alimentazione esterna non è superiore a 35 V e la corrente massima del collettore è di 250 mA quando l'uscita di allarme si attiva. Stato di allarme: controllo del traffico aereo fluido, disconnessione dell'eccitazione linea, flusso oltre il limite. | |
| Precisione di supporto | ± 0,5% del valore indicato, ± 0,3% o ± 0,2% del valore indicato opzionale |
| La costante di tempo di smorzamento | Le variabili continue vanno da 0 a 100 s |
| Modalità di comunicazione | Interfaccia di comunicazione seriale RS232C o RS485 opzionale, protocollo di comunicazione HART, con record di protezione contro i fulmini (10 anni) |
| Protezione da perdita di potenza | Il design interno dello strumento non ha un power drop clock e può memorizzare 16 power drop |
| Grado di protezione | IP 65, può essere personalizzato fino a IP67 |
| Grado antideflagrante | Exia II CT5/Exd II CT5 (selezionabile) |
Misuratore di portata elettromagnetico tubolare NYLD Operativo Principio
Il principio di misura si basa sulla legge di Faraday dell'induzione elettromagnetica. Cioè, quando il liquido conduttivo si muove nel campo magnetico, il potenziale elettrico dinamico indotto si verifica nel conduttore.E è: E=KBVD
K: Costante dello strumento
B: Forza di induzione magnetica
V: Portata media nella sezione di tubo
D: diametro interno del tubo
Per le misurazioni del flusso, il fluido scorre attraverso un campo magnetico perpendicolare alla direzione del flusso. Il flusso di un liquido conduttivo induce un segnale di tensione proporzionale alla portata media (cioè la portata volumetrica). Il segnale di tensione di induzione viene rilevato da due elettrodi a diretto contatto con il liquido, e trasmessi all'amplificatore via cavo, e quindi convertiti in un segnale di uscita di corrente uniforme.
Misuratore di portata elettromagnetico tubolare NYLD Caratteristiche del progetto
◎L'accuratezza della misurazione non è influenzata dalle variazioni di densità del fluido, viscosità, temperatura, pressione e conducibilità elettrica.
◎Tubo di misurazione senza parti di flusso ostruite, nessuna perdita di pressione, requisiti di sezione rettilinea.
◎Il convertitore utilizza un display LCD retroilluminato che semplifica le letture alla luce diretta del sole o in stanze buie.
◎Con i parametri impostati dal pulsante a sfioramento a infrarossi, la piastra di copertura del convertitore può anche essere impostata in sicurezza senza aprirsi in un ambiente difficile.
◎Il flussometro è un sistema di misura a due vie con tre integratori: avanti, indietro e differenza totale;flusso positivo e inverso.
◎E ha una varietà di uscite: corrente, impulsi, comunicazione digitale, HART.
◎Il convertitore ha le funzioni di uscita allarme di autodiagnosi, uscita allarme di rilevamento a vuoto, uscita allarme flusso superiore e inferiore, controllo batch e così via.
◎Può essere utilizzato non solo per il rilevamento generale del processo, ma anche per la misurazione di polpa minerale, polpa e pasta liquida.
◎ Il misuratore di portata elettromagnetico ad alta tensione adotta la tecnologia del rivestimento in rete PFA, la resistenza alle alte pressioni, la resistenza alla pressione negativa, specialmente applicata nei settori petrolchimico, minerario e di altro tipo.
◎Gli strumenti antideflagranti possono essere utilizzati nei corrispondenti luoghi antideflagranti.
Misuratore di portata elettromagnetico tubolare NYLDCaratteristiche e Ambito di applicazione
Il convertitore intelligente con display cinese e inglese di tipo NYLD utilizza un microprocessore incorporato a 16 bit. Trattamento completamente digitale, con funzione di misurazione del flusso a due vie, flusso istantaneo e calcolo del prodotto cumulativo e differenziale positivo e inverso, utilizzato per misurare il flusso di volume di mezzi conduttivi come acqua pulita, liquame, acido, alcali, soluzione salina o fluido bifasico liquido-solido.
Misuratore di portata elettromagnetico tubolare NYLD Selezione
