Dettagli:
|
Modo dell'installazione: | DN40-DN300 (tipo della flangia del tubo) | Temperatura ambiente: | -25~55℃ |
---|---|---|---|
Temperatura di stoccaggio: | -40~60℃ | Direzione di scorrimento: | Di andata ed inverso |
Pressione stimata: | 1.0M Pa (la pressione speciale può essere personalizzata) | Grado di protezione: | IP68 |
Evidenziare: | Contatore per acqua elettromagnetico IP68,contatore per acqua elettromagnetico DN300,trasduttore di flusso elettromagnetico DN40 |

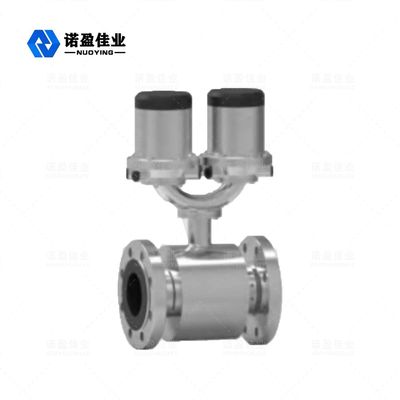

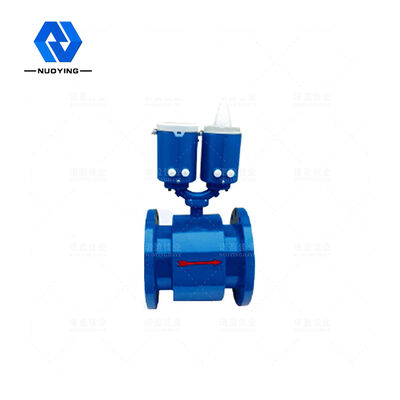

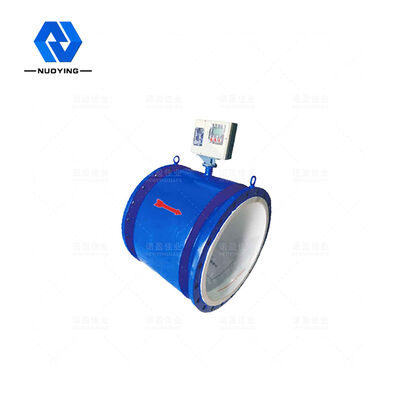

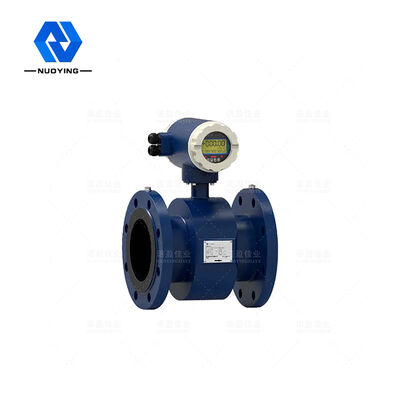

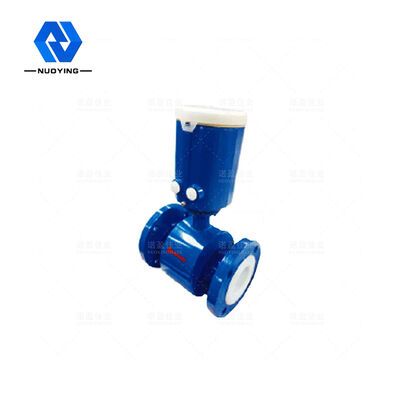

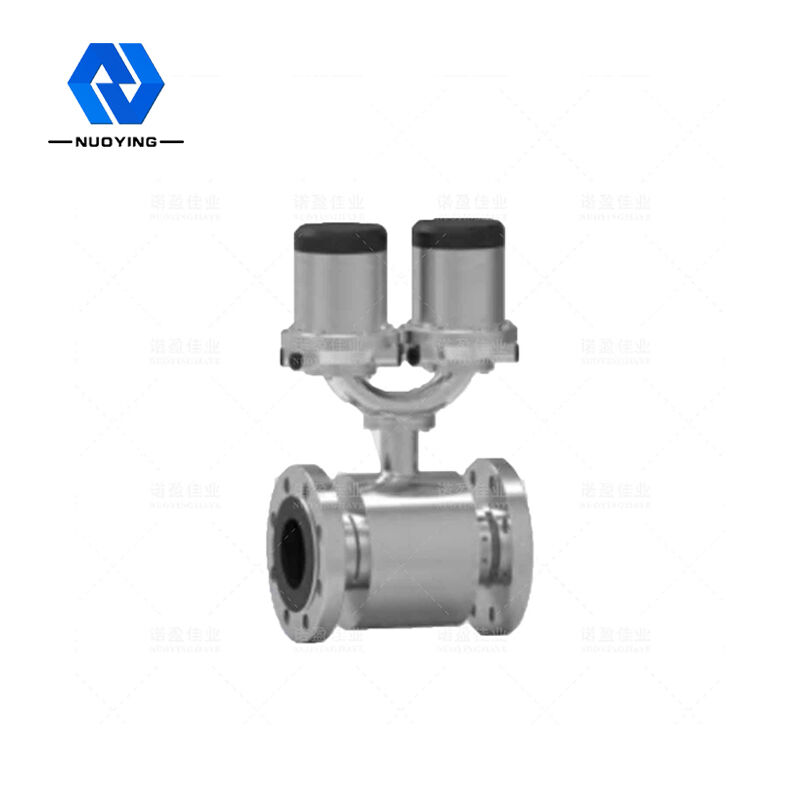

Contatore elettromagnetico per acqua NYLD-S
La NYIl contatore dell'acqua elettromagnetico LD-S è un contatore dell'acqua a induzione elettromagnetica alimentato a batteria che può essere installato ovunque senza sacrificare precisione e prestazioni.Non richiede l'alimentazione principale. È progettato specificamente per applicazioni idriche individuali come prelievo d'acqua, distribuzione di reti di tubazioni, addebiti di misura e irrigazione.Dispone di informazioni intelligenti e prestazioni di misurazione elevate, che è facile da installare e consente di risparmiare sull'investimento dell'utente.
Contatore elettromagnetico per acqua NYLD-S Tecnico Parametri
Norma applicabile |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (grado di protezione della custodia) (IP) (codice) |
Pressione nominale Grado di temperatura Modalità di installazione Forma dell'elettrodo |
1,0 M Pa (la pressione speciale può essere personalizzata) -20-80 ℃ DN40-DN300 (tipo flangia tubo) Standard fisso |
Materiale della struttura |
Elettrodo: 316L Fodera: gomma naturale NR Flangia: acciaio al carbonio, acciaio inossidabile Corpo: acciaio al carbonio, acciaio inossidabile |
Alimentazione elettrica |
3,6 V Doppia alimentazione 3.6V+24V (9VDC-32VDC) Doppia alimentazione 3.6V+220V 85VAC- 265VAC) (solo tipo separato) 3,6 V + energia solare (solo tipo separato) |
Temperatura ambiente Temperatura di conservazione Segnale di uscita |
(-25~55)℃ (-40~60)℃ Impulso (per calibrazione) |
Allarme | Flusso inverso, batteria scarica della batteria al litio, flusso istantaneo, pressione, limiti superiore e inferiore, tubo vuoto, allarme di eccitazione |
Grado di protezione Direzione del flusso |
IP68 Avanti e indietro |
Comunicazione | RS-485 (protocollo ModBus) |
Contatore elettromagnetico per acqua NYLD-S Caratteristiche del progetto
◎ Il contatore è facile da installare: il contatore può essere interrato o installato nel pozzo.Il design IP68 (NEMA6P) non è influenzato dalla posizione di installazione del misuratore nel tubo e non è necessario alcun filtro.
◎ Bassa perdita di carico: il tubo di misura rettilineo assicura una perdita di carico minima, anche alla massima portata, che riduce la pressione dell'intero sistema di rete e aiuta a prevenire la sovrapressione della pompa, causando la rottura del tubo e perdita.
◎ Zero manutenzione: utilizzare il design senza parti mobili e la durata della batteria può raggiungere i cinque anni.
◎ Misura a due vie: utilizzare un solo metro per la misurazione del flusso a due vie.
◎ Misuratore di tipo intelligente: utilizzare un solo misuratore per la misurazione delle perdite, la funzione di registrazione dei dati e l'autotest degli errori.
Contatore elettromagnetico per acqua NYLD-S Classificazione
NYLD-S Contatore per acqua elettromagnetico dimensionale Disegno
DN (millimetro) | Hmm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
40 | 417 | 200 | 150 | 110 | 4-Ф18 |
50 | 432 | 200 | 165 | 125 | 4-Ф18 |
65 | 452 | 200 | 185 | 145 | 4-Ф18 |
80 | 462 | 250 | 200 | 160 | 8-Ф18 |
100 | 492 | 250 | 220 | 180 | 8-Ф18 |
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
