Dettagli:
|
Applicazione tipica: | Liquidi, polveri, particelle solide, media corrosivi | Materiale dell'antenna: | Cable/304/PTFE flessibili (facoltativi) |
---|---|---|---|
Collegamento trattato: | Filettatura, flangia (facoltativa), | Temperatura di funzionamento: | -40~130℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Gamma di frequenza: | 1,8 Ghz |
Accuratezza: | ±1mm | Alimentazione elettrica: | 24VDC o 220VAC |

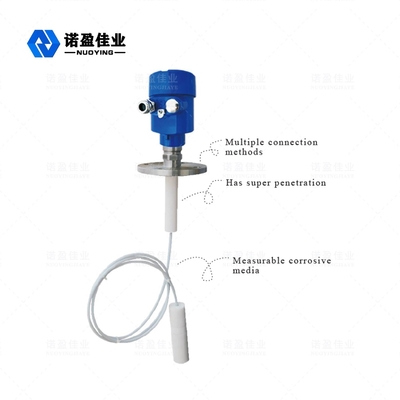

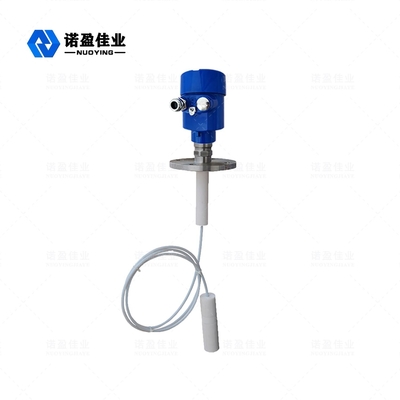

Metro livellato del radar di NYRD701 PTFE 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
Applicazione tipica | Liquidi, polveri, particelle solide, media corrosivi |
Materiale dell'antenna | Cable/304/PTFE flessibili (facoltativi) |
Campo di misura | 30 m. |
Accuratezza | ±1mm |
Alimentazione elettrica | 24 VCC (bifilare, a quattro vie) |
Temperatura media | -40~+130℃, - 40~+250℃ |
Pressione | e -0.1~4.0MPa |
Collegamento trattato | Filo, flangia (facoltativa) |
Classe di protezione | IP67 |
Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
L'antenna del tester del livello del radar dell'onda guida facendo uso del materiale di PTFE, PTFE (PTFE o PTFE), conosciuto comunemente come «re della plastica», si compone di tetrafluoroetilene tramite la polimerizzazione dei composti del polimero, ha stabilità chimica eccellente, l'alta resistenza della corrosione, sigillamento, la lubrificazione non è isolamento appiccicoso e elettrico e la buona resistenza antinvecchiamento, PTFE ha le seguenti caratteristiche:
Principio di funzionamento livellato del tester del radar
L'impulso ad alta frequenza di microonda emesso dalle propagazioni del radar dell'onda guida lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) e quando incontra il medium misurato, dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
