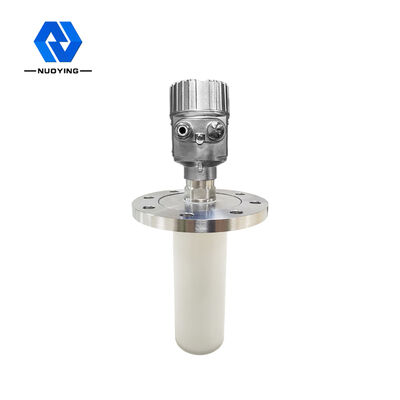

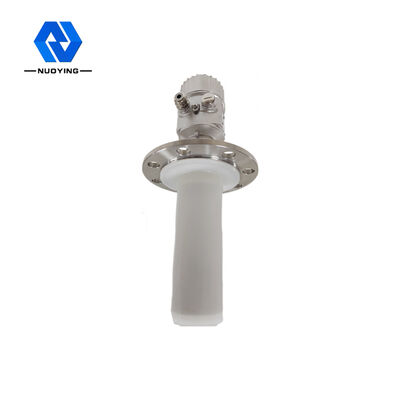

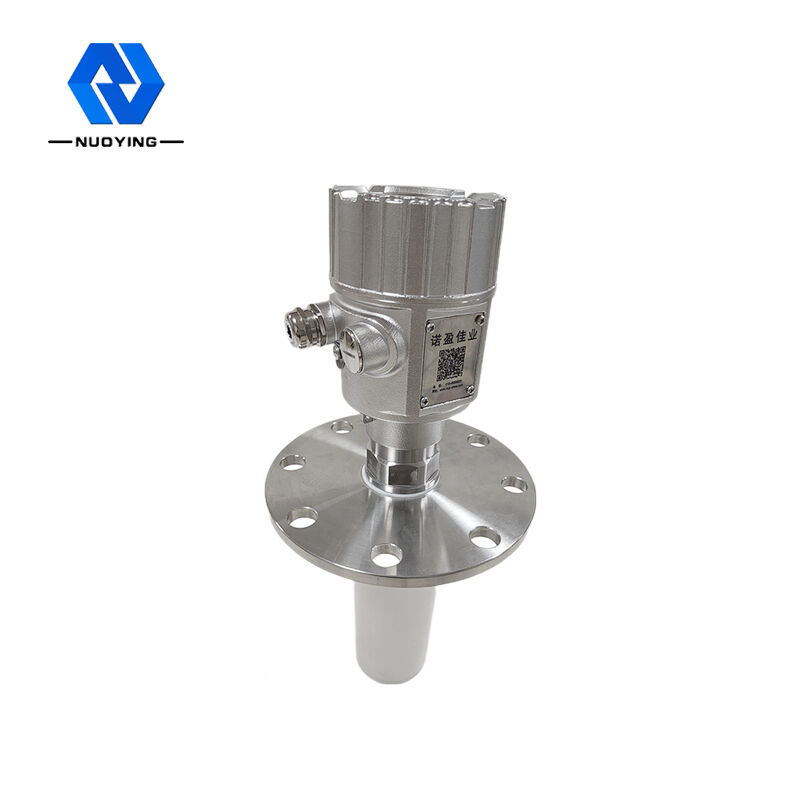

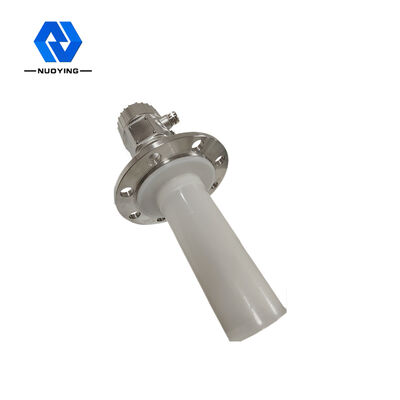

Misuratore di livello radar senza contatto IP67 PFA 26G Dimensioni flangia personalizzate

NYRD-86 a 26GHz Radar Livello Misuratore

Il sensore del misuratore di livello radar serie NYRD80X è uno strumento di misurazione del livello radar ad alta frequenza da 26 GHz con una distanza di misurazione massima di 80 metri. L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire un'elaborazione di analisi del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato per alcune condizioni di misurazione complesse come reattori, stoccaggio di solidi.

Radar Livello Misuratore Parametro tecnico

※ Nota: Prodotti possono essere personalizzati secondo le specifiche esigenze degli utenti!

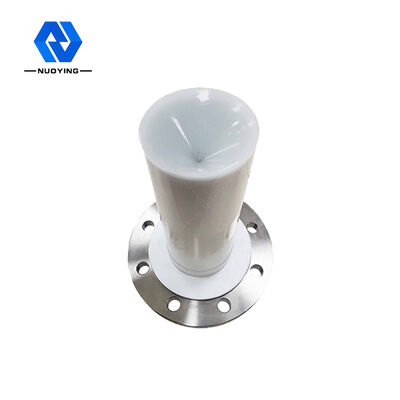

L'antenna del misuratore di livello radar utilizza materiale PFA, la plastica PFA è un copolimero di una piccola quantità di perfluoropropil perfluorovinile  e politetrafluoroetilene. La coesività di fusione è migliorata e la viscosità della soluzione è diminuita, mentre le proprietà rimangono invariate rispetto al PTFE. La resina può essere lavorata direttamente mediante stampaggio termoplastico ordinario. Adatto per la realizzazione di parti resistenti alla corrosione, parti resistenti all'usura, parti di tenuta, parti isolanti e parti di strumenti medici.

Radar Livello Misuratore Principio di misurazione

L'antenna radar emette un impulso a microonde stretto e lo trasmette verso il basso attraverso l'antenna. Dopo che l'impulso tocca la superficie del mezzo da misurare, viene riflesso indietro e nuovamente accettato dal sistema antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (poiché la velocità di propagazione dell'impulso è estremamente elevata, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e tornare al ricevitore è quasi istantaneo).

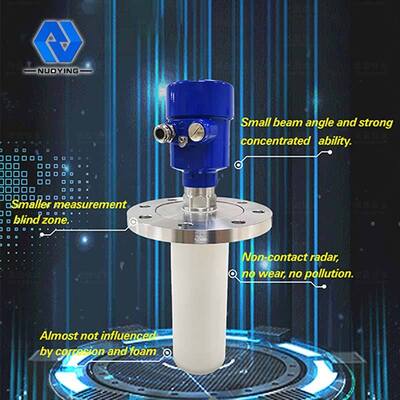

Radar Livello Misuratore Caratteristiche di progettazione

• L'antenna è di piccole dimensioni e facile da installare; Radar senza contatto, nessuna usura, nessun inquinamento.
• Quasi non influenzato da corrosione e schiuma; È quasi non influenzato dai cambiamenti di vapore acqueo, temperatura e pressione nell'atmosfera.
• L'ambiente con polvere seria ha poca influenza sul lavoro del misuratore di livello ad alta frequenza.
• Lunghezza d'onda più corta e migliore riflessione su superfici solide inclinate.
• L'angolo del fascio è piccolo e l'energia è concentrata, il che migliora la capacità di eco ed è utile per evitare oggetti interferenti.
• L'area cieca di misurazione è più piccola e si possono ottenere buoni risultati per la misurazione di serbatoi di piccole dimensioni.
• L'alto rapporto segnale-rumore consente prestazioni migliori anche in condizioni fluttuanti.
• L'alta frequenza è la scelta migliore per misurare mezzi solidi e a bassa costante dielettrica.
