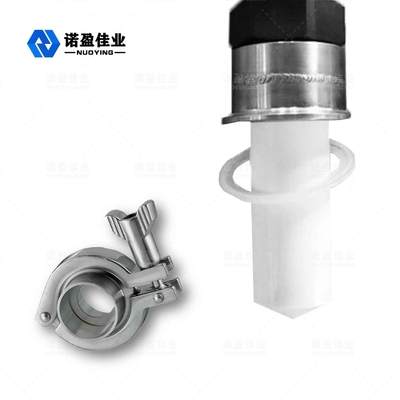

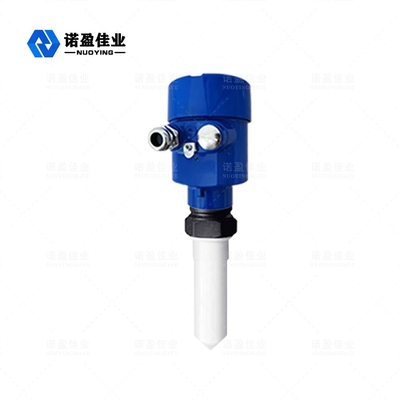

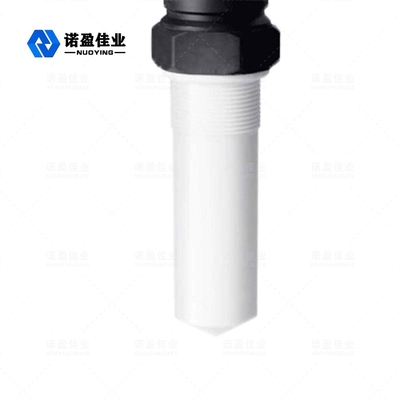

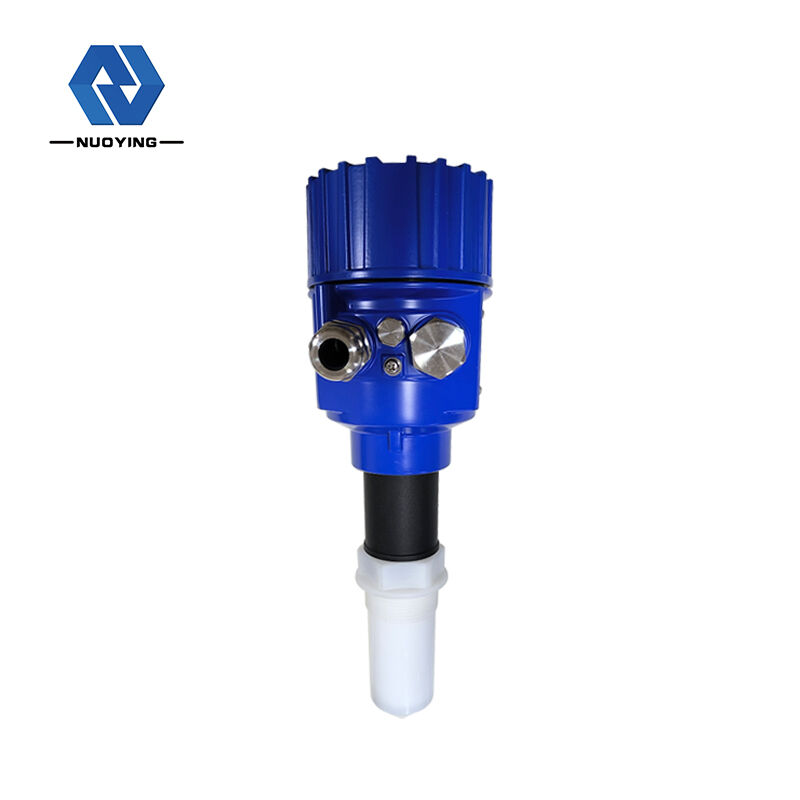

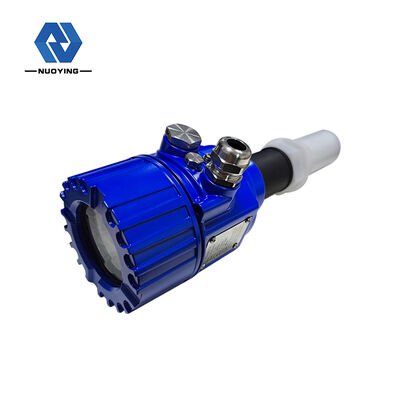

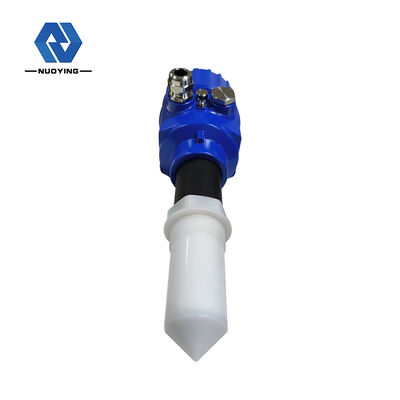

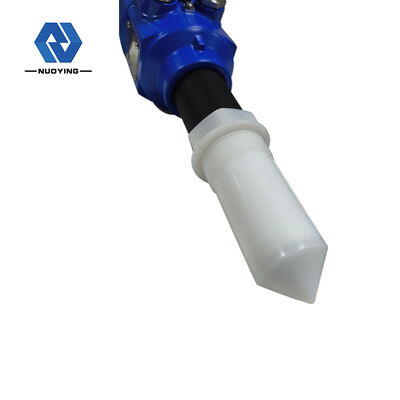

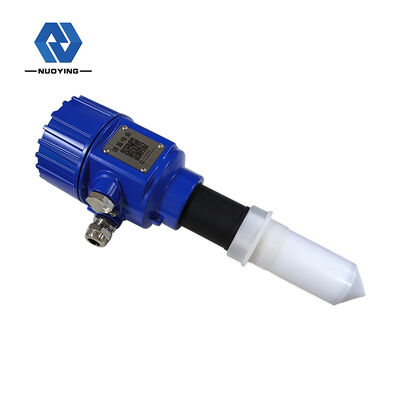

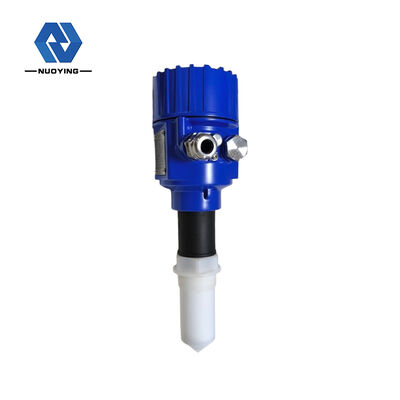

Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805

Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805

Marchio: NUOYINGJIAYE
Numero di modello: NYRD-805
MOQ: 1
prezzo: $300 to $1750
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 300 pezzi/pre mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
Explosion-proof certificate
Campo di misura:
0 ~ 10 m
Alimentazione elettrica:
24VDC,220VAC
Materiale:
PTFE
Connessione di processo:
Filo, flangia, morsetto (opzionale)
Applicazione:
vari liquidi di corrosione
Temperatura operativa:
-40 ~ 130 ℃
Grado antideflagrante:
Exia II C T6 Ga/ Exd ia IIC T6 Gb
Pressione di processo:
-0,1-0,3 MPa
Imballaggi particolari:
30 cm × 20 cm × 20 cm
Capacità di alimentazione:
300 pezzi/pre mese
Evidenziare:

NYRD-805 non contattano il trasmettitore livellato

,

Non trasmettitore livellato PTFE del contatto

,

Sensore livellato del carro armato di PTFE

Descrizione del prodotto


26 GHz NYRD-805 Radar Livello Metro


Il misuratore di livello radar NYRD805 è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 10 metri.e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato in alcune occasioni complesse come vapore, schiuma, polvere, cristallizzazione, condensazione, ecc.


Radar Livello MetroParametro tecnico


Applicazionediversi liquidi di corrosione
Materiale per antennePTFE
Intervallo di misura10 metri
Intervallo di frequenza26 GHz
Accuratezza± 3 mm
Temperatura media-40°C~130°C
Pressione di processo-0,1 ~ 0,3 MPa
Fornitore di alimentazione24VDC (due linee, quattro linee), 220V CA
Connessione di processoFiltro, flangia, pinza
Grado di protezioneProtezione IP66
Grado a prova di esplosioneExia II C T6 Ga
Fonte di uscita del segnale4... 20mA/HART (due / quattro) /RS485/Modbus...


 Nota:Prodottipuò esserepersonalizzato in basealrequisiti specificidiutenti!


Radar Livello MetroFunzionamento Principio


L'antenna a livello radar emette impulsi di microonde stretti, che vengono trasmessi verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenne, e il segnale viene trasmesso alla parte del circuito elettronico e automaticamente convertito in un segnale di livello (perché la velocità di propagazione dell'impulso è estremamente veloce,l'onda elettromagnetica raggiunge il bersaglio e viene riflessa al ricevitoreIl tempo impiegato è quasi istantaneo).


Radar Livello MetroCaratteristiche di progettazione


◎ L'antenna è di piccole dimensioni, facile da installare; radar senza contatto, senza usura e senza inquinamento.

◎ Non influenzato dalla corrosione, dalla schiuma, dal vapore acqueo, dai cambiamenti di temperatura e pressione.

◎ L'angolo del fascio è piccolo e l'energia è concentrata, il che aumenta la capacità di eco e aiuta a evitare interferenze.

◎ L'area cieca di misurazione è più piccola e può anche ottenere buoni risultati per la misurazione di serbatoi piccoli.

◎ Un elevato rapporto segnale/rumore per una migliore prestazione anche in condizioni di fluttuazione.



Radar Livello MetroRequisiti di installazione


  • Il misuratore di livello radar è installato a 1 / 4 o 1 / 6 del diametro del serbatoio.


Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805 0


Radar Livello MetroInstallazione sbagliata


  • Il serbatoio conico non può essere installato al di sopra dell'entrata.


Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805 1


  • Quando nel serbatoio ci sono ostacoli che influenzano la misurazione, è necessario installare un riflettore per misurare normalmente.

Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805 2

Radar Livello MetroConnessioni elettriche

Tensione di alimentazione

(4~20) mA/HART ((Due fili
L'alimentazione e il segnale di corrente di uscita condividono un cavo blindato a due nuclei.
Per il tipo intrinsecamente sicuro, deve essere aggiunta una barriera di sicurezza tra l'alimentazione e lo strumento.

(4 ~ 20) mA/HART ((Quattro fili)
L'alimentazione e il segnale di corrente sono separati e ciascuno utilizza un filo blindato a due nuclei.
dati tecnici per l'intervallo specifico di tensione di alimentazione.

RS485/Modbus
L'alimentazione e il segnale Modbus sono separati e ciascuno utilizza un filo blindato a due nuclei.
dati tecnici per l'intervallo specifico di tensione di alimentazione.

Metodo di connessione

Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805 3

Radar Livello MetroClasse di protezione

Questo strumento soddisfa pienamente i requisiti della classe di protezione IP66/67.
  • Come assicurarsi che l'impianto soddisfi i requisiti IP67:
  • Assicurarsi che la testina non sia danneggiata.
  • Assicurati che il cavo non sia danneggiato.
  • Assicurarsi che i cavi utilizzati soddisfino le specifiche di connessione elettrica.
  • Per favore, stringi la ghiandola del cavo, vedi 2.
  • Si prega di collegare le connessioni elettriche non utilizzate con tappi ciechi, vedere 3

Non campo di misura livellato del trasmettitore PTFE 0-10m del contatto NYRD-805 4

Radar Livello MetroDebug degli strumenti

Lo strumento ha tre metodi di debug, come segue:

Metodo 1:Mostra/chiave
Lo strumento viene eseguito tramite i 4 pulsanti presenti sullo schermo. (Figura 7) 1LCD; 2Button.

Metodo 2:Debug del computer host
Collegamento alla fotocamera superiore tramite HART (figura 8)
1RS232 o USB;2Radar level meter;3HART adapter;4250Ω resistenza

Metodo 3: programmazione di programmi portatili HART
Programmatore portatile HART (figura 9)
1RS232 o USB;2Radar level meter;3250Ωresistenza
