Dettagli:
|
Campo di misura: | 30m, 80m | Materiale: | 304 316L (opzionale) |
---|---|---|---|
Collegamento trattato: | Flangia universale | Campionamento di eco: | 100 times/s |
Temperatura di funzionamento: | -40~130℃, - 40~250℃ | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
Potere: | 3W | Grado protetto contro le esplosioni: | Exia IICT6 (facoltativo) |
Evidenziare: | il trasmettitore livellato del radar 3W,il trasmettitore livellato del radar 316L,316L ha guidato il sensore radar dell'onda |

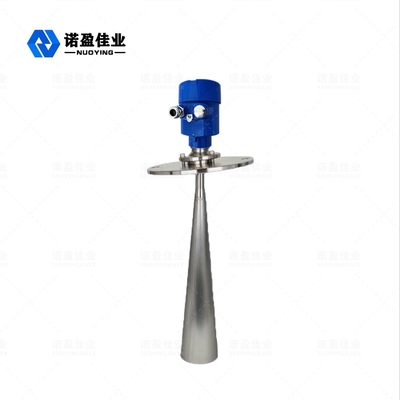

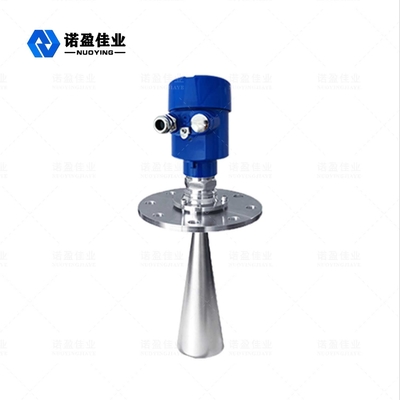

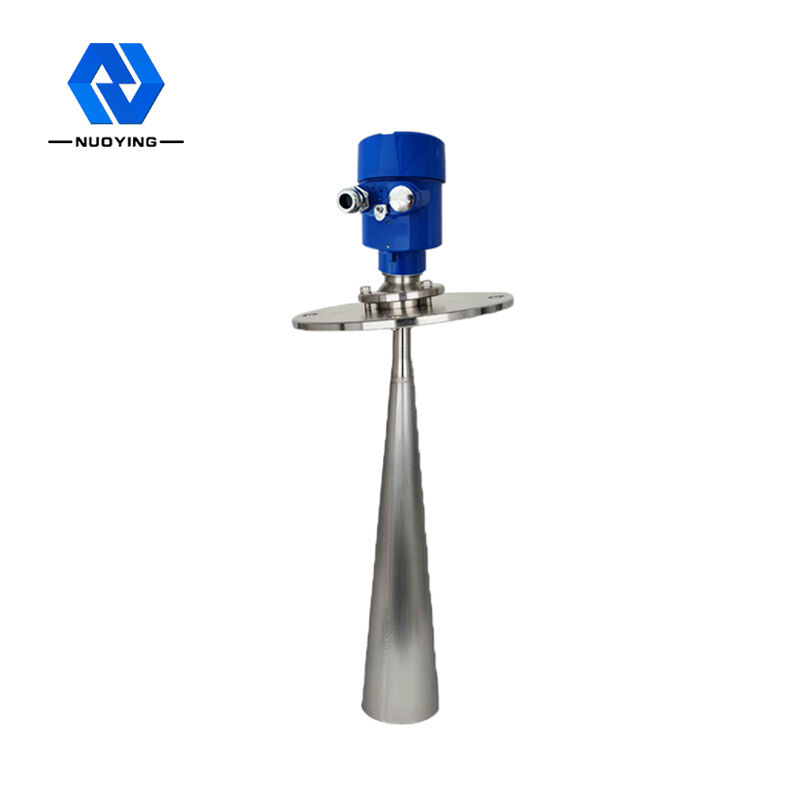

metro livellato del radar di 26GHz NYRD-809
Il sensore livellato di serie del tester NYR D80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26Hz con una distanza massima di misura di 80 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi che elabora in moda da potere essere lo strumento fbr utilizzato alcuni termini complessi di misura quale il bollitore della reazione, stoccaggio solido del segnale dell'più alto tasso.
Parametro tecnico del tester livellato del radar
Applicazione tipica | Solidi del monitoraggio, polvere, particelle, ecc |
Trasmetta la frequenza | 26GHz |
Accuratezza | 3mm |
Gamma | 30,80m |
Materiale dell'antenna | 304 316L (facoltativi) |
Campionamento di eco | 100 times/s |
Temperatura trattata | -40~130℃, - 40~250℃ |
Umidità ambientale | 0~90% |
Risoluzione | 1mm |
Collegamento trattato | Flangia universale |
Interfaccia elettrica | M20×1. 5, ½ «NPT |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Potere del rifornimento | CC 24V (facoltativa) |
Potere | 3W |
Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
Classe di protezione | IP67 |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di misurazione del tester livellato del radar
L'antenna livellata del radar emette un impulso stretto di microonda e lo trasmette giù tramite l'antenna. Dopo che l'impulso tocca la superficie del medium che è misurato, è riflesso indietro ed è accettato dal sistema di antenne ancora, trasmettendo il segnale alla parte del circuito elettronico convertita automaticamente in segnale di posizione dell'oggetto (perché la velocità della propagazione di impulso è estremamente veloce, il tempo che prende affinchè le onde elettromagnetiche raggiunga l'obiettivo e riflettere di nuovo al ricevitore è quasi istantanea.)

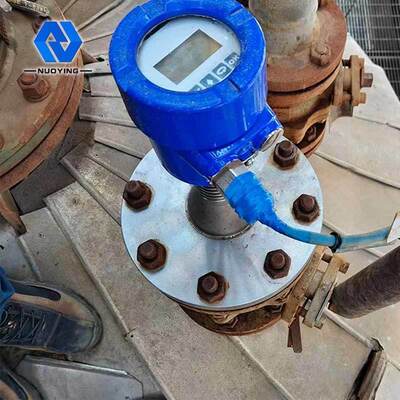

Campo livellato di applicazione del tester del radar
