Dettagli:
|
Campo di misura: | 120m | Frequenza di emissione: | 76GHz~81GHz, larghezza 5GHz di tasso di campionatura di FM |
---|---|---|---|
Forma dell'antenna: | antenna di lente, antenna di lente anticorrosiva | Collegamento trattato: | La filettatura, flangia (facoltativa), ha flangiato |
Accuratezza di misura: | 0.05%~0.1%F.S | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Alimentazione elettrica: | 24VDC, 220VAC |
Evidenziare: | Trasmettitore di livello radar IP65 80 Ghz,trasmettitore di livello radar a frequenza continua,indicatore di livello del liquido 20 m 40 m |

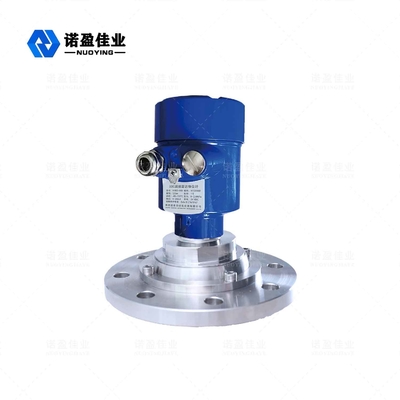

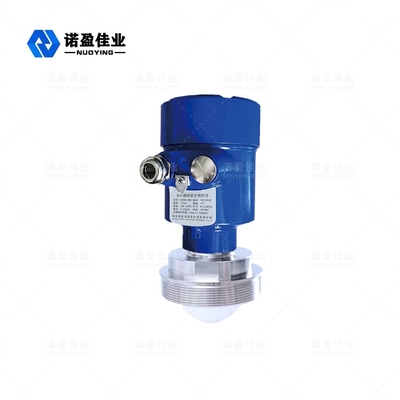

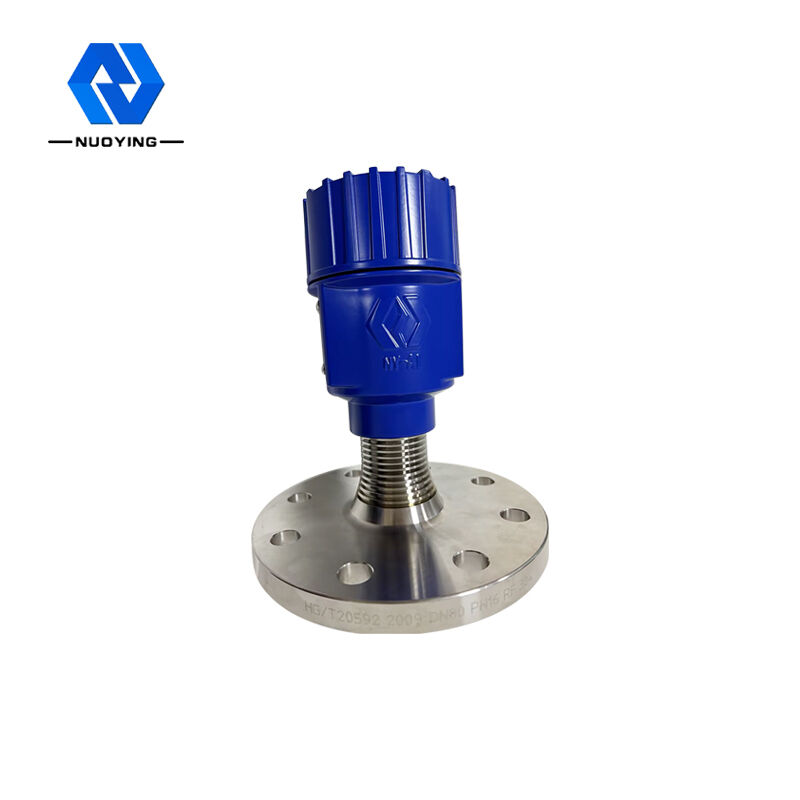

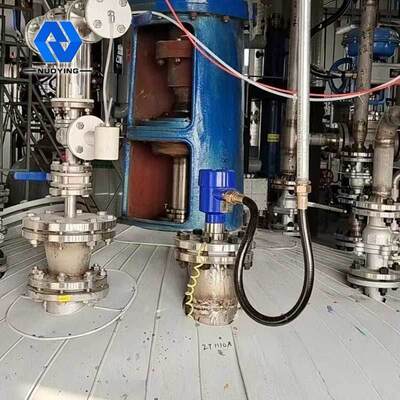

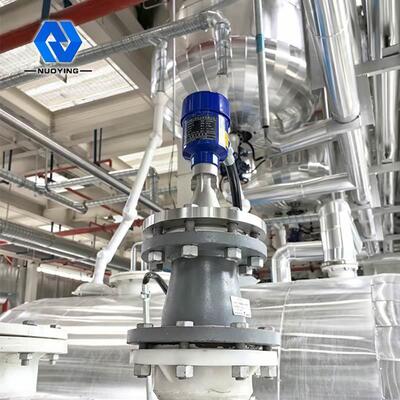

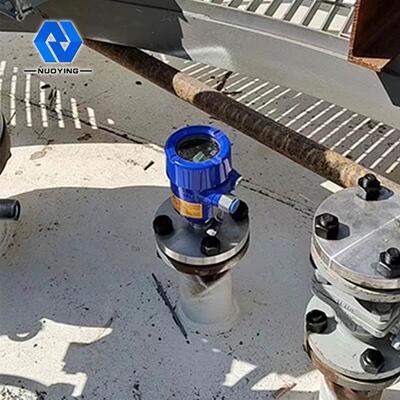

Misuratore di livello radar a onda a modulazione di frequenza continua a 80 GHz, intervallo di misurazione: 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, indicatore di livello del liquido
Modulazione di frequenza continua a 80 GHz Onda Radar Livello metro
Che cos'è un'onda elettromagnetica ad onda millimetrica;di solito l'onda elettromagnetica del dominio di frequenza 30-300 GHz (lunghezza d'onda 1-10 mm) è chiamata onda millimetrica, che si trova nella gamma di lunghezze d'onda sovrapposte di microonde e onda del lontano infrarosso, quindi ha le caratteristiche
di entrambi gli spettri.La banda 76-81GHz di questo prodotto è finora l'area con la comprensione e lo sviluppo di applicazioni minori degli esseri umani.
Radar Livello metroParametro tecnico
Frequenza di trasmissione | 76GHz~81GHz, larghezza della frequenza di scansione FM 5GHz |

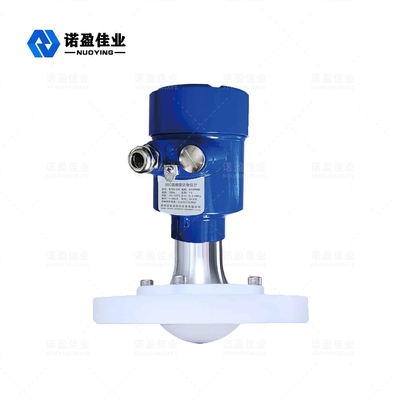

Forma dell'antenna | antenna dell'obiettivo, antenna dell'obiettivo anticorrosione |
Materiale dell'antenna | PTFE, 304+PTFE |
Campo di misura | 0,08~120 m |
Accuratezza di misurazione | 0,05%~0,1%FS |
Alimentazione elettrica | 24 V CC, 220 V CA |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Temperatura di processo | -40~+130℃, -40~+260℃ (≥260℃ può essere personalizzato) |
Pressione di processo | -0,1~4,0MPa |
Connessione al processo | Filettatura, staffa, flangia, morsetto sanitario (opzionale) |
Livello di protezione | IP65, IP67, IP68 (opzionale) |
Grado antideflagrante | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
Prodotti radar FMCW a onde FM (chiamati anche radar a onde millimetriche), poiché utilizzano bande d'onda millimetriche con una frequenza più elevata rispetto ai radar a banda Ku, sono importanti nel rilevamento di bersagli remoti e in ambienti con fumo e polvere forti, come l'imaging a lunga distanza e multi immagini spettrali.Applicazione e può rilevare obiettivi più piccoli rispetto al radar a microonde e ottenere un posizionamento più accurato, con una risoluzione più elevata e una maggiore riservatezza.
Radar Livello metroCaratteristiche del progetto
◎ Ottime prestazioni transitorie: basato su un chip a radiofrequenza CMOS a onde millimetriche auto-sviluppato, realizza un'architettura a radiofrequenza più stretta e un rapporto segnale-rumore più elevato.
◎ Larghezza di banda di lavoro di 5 GHz, in modo che il prodotto abbia una risoluzione di misurazione e una precisione di misurazione più elevate.
◎ Coerenza: oscillazione del dipolo guidata dalla corrente secca o dall'effetto di frequenza differenziale non lineare dell'impulso laser coerente;
◎ Bassa energia: l'energia del fotone dell'onda millimetrica è di pochi millielettronvolt e non ci sarà ionizzazione dei raggi X e danni alla sostanza da rilevare, quindi non è facile danneggiare la sostanza da rilevare.
◎Forte penetrabilità: ha un forte potere penetrante per materiali non polari.Molti materiali non metallici non polari hanno un minore assorbimento di raggi in questa banda, quindi possono essere utilizzati per rilevare la struttura interna dei materiali.Ad esempio, prodotti in ceramica/cartone/plastica/schiume sono trasparenti alle radiazioni elettromagnetiche in questa banda e possono essere utilizzati anche per il monitoraggio della sicurezza di aeroporti/stazioni, come il rilevamento di macchinari/esplosivi e farmaci, o per il rilevamento della saldatura di circuiti stampati.
◎ Facilmente assorbito dalle molecole polari;questa banda ha una dispersione minore nei materiali non uniformi e può rilevare e misurare il contenuto di vapore acqueo.È inoltre possibile studiare la composizione del materiale o effettuare il controllo di qualità analizzandone lo spettro caratteristico.
◎ Ampia portata e piccola area cieca.La portata massima può raggiungere i 120 m e la zona cieca può raggiungere gli 8 cm.
◎ L'angolo del fascio ridotto e le dimensioni ridotte dell'antenna ne facilitano l'installazione.È meno influenzato dalle dimensioni del corpo del serbatoio e dall'interferenza degli ostacoli.
◎La lunghezza d'onda è più corta e ha migliori caratteristiche di riflessione sulla superficie solida, quindi non è necessaria una speciale flangia universale per mirare.

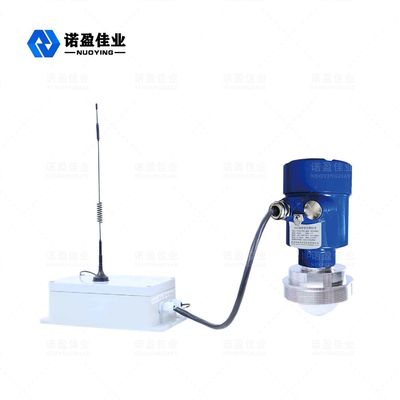

◎ Supporta il debug remoto e l'aggiornamento remoto per facilitare il lavoro di manutenzione del personale in loco.
Essendo un radar a banda da 80 GHz utilizzato nelle misurazioni industriali, dispone di una misurazione del livello del liquido e del livello del liquido ad alta precisione.Presenta i vantaggi incomparabili di altri radar a impulsi a microonde ordinari e radar a onde guidate.Il raggio estremamente stretto e la capacità di penetrazione sono più efficaci.
Adattarsi a condizioni di lavoro ultra complesse senza compromettere le prestazioni di misurazione.
