Dettagli:
|
| Campo di misura: | 30m | Frequenza: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Materiale: | 304,316L (facoltativo) | Collegamento trattato: | Filettatura, flangia (facoltativa), |
| Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Campionamento: | campioni/s di eco 55 |
| Interfaccia di comunicazione: | Protocollo di comunicazione di HART | Pressione trattata: | -0.1-4MPa |

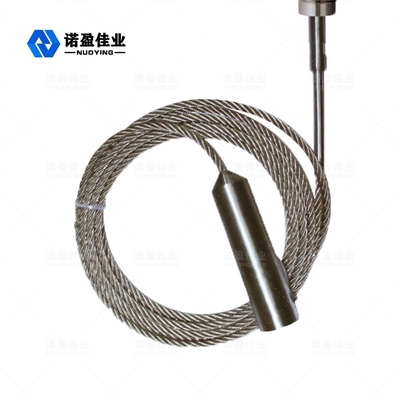

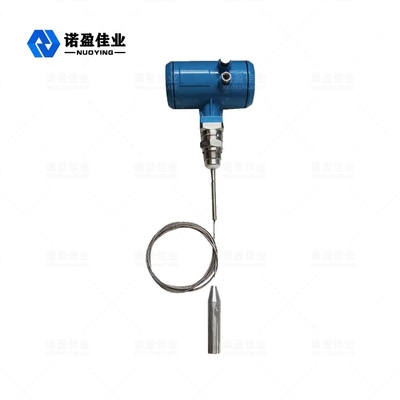

Metro livellato del radar di NYRD701 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
| Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Ripetibilità: ± 3mm Risoluzione: 1mm Campionamento: campioni/s di eco 55 Velocità di risposta: 0.2S (secondo l'uso reale) Segnale della corrente d'uscita: 4-20mA Accuratezza: <0> |
| Interfaccia di comunicazione | Protocollo di comunicazione di HART |
| Collegamento trattato |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione trattata | -1 ~ 40bar |
| Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
| Condizioni ambientali | ℃ di temperatura -40 ~ ℃ +80 |
| Abitazione del grado di protezione | IP67 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
Il radar di Wave guida è il genere di strumento di misura che è basato per principio di viaggio di tempo. L'onda di radar viaggia alla velocità della luce ed il suo tempo di esercizio può essere convertito in segnale livellato dai componenti elettronici. La sonda emette gli impulsi ad alta frequenza che si spargono lungo il cavo e gli impulsi sono riflessi indietro quando incontrano la superficie del materiale e sono ricevuti dal ricevitore dentro il metro. Il segnale di distanza poi è convertito in segnale livellato.
Distanza livellata di misura del tester del radar
Il seguente piano presenta la relazione fra le categorie differenti della distanza media e di misurazione misurata.
| Indice medio | La dk (ε) | Particelle solide | Liquido | Campo di misura |
| 1 | 1,4… 1,6 | - Gas di condensazione, per esempio N2CO2 | 3m (si riferisce soltanto alla sonda coassiale della barretta) | |
| 2 | 1,6… 1,9 |
- Particelle di plastica della cinghia - Pietra calcarea, cemento speciale - Zucchero |
- Gas di petrolio liquefatto, per esempio propano - Solvente - Freon 12/Freon - Olio di palma |
25m |
| 3 | 1,9… 2,5 | - Cemento ordinario, gesso | - Olio minerale, combustibile | 30m |
| 4 | 2,5… 4 |
- Cereali, seme - Pietra - Sabbia |
- Benzene, stirene, toluene - Furano - Naftalene |
30m |
| 5 | 4… 7 |
- Pietra bagnata, minerale metallifero - Sale |
- Clorobenzene, cloroformio - Spruzzo della cellulosa - Acido cloridrico dell'isocianurato, amina |
30m |
| 6 | >7 |
- Polvere di metallo - Nero di carbonio - Carbone |
- Liquidi acquosi - Alcool - Ammoniaca liquida |
30m |
