Dettagli:
|
Campo di misura: | 0~6m, 0~25m | Alimentazione elettrica: | 24VDC |
---|---|---|---|
Materiale: | 304,316L (facoltativo) | Collegamento trattato: | La flangia (facoltativa), ha flangiato |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | Pressione atmosferica, - 0.1-4MPa, -1~40BAR |
Evidenziare: | Indicatore di livello magnetostrittivo da 25 m,Indicatore di livello magnetostrittivo IP67,trasmettitore di livello di tipo magnetico da 25 m |

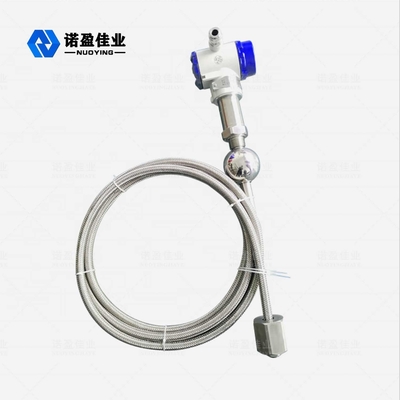

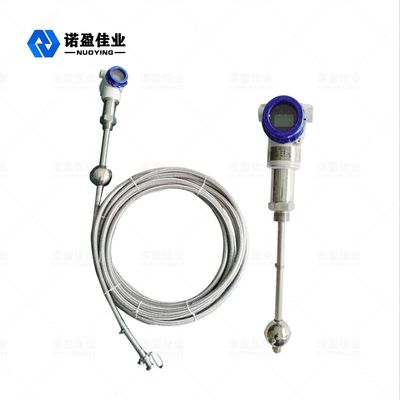

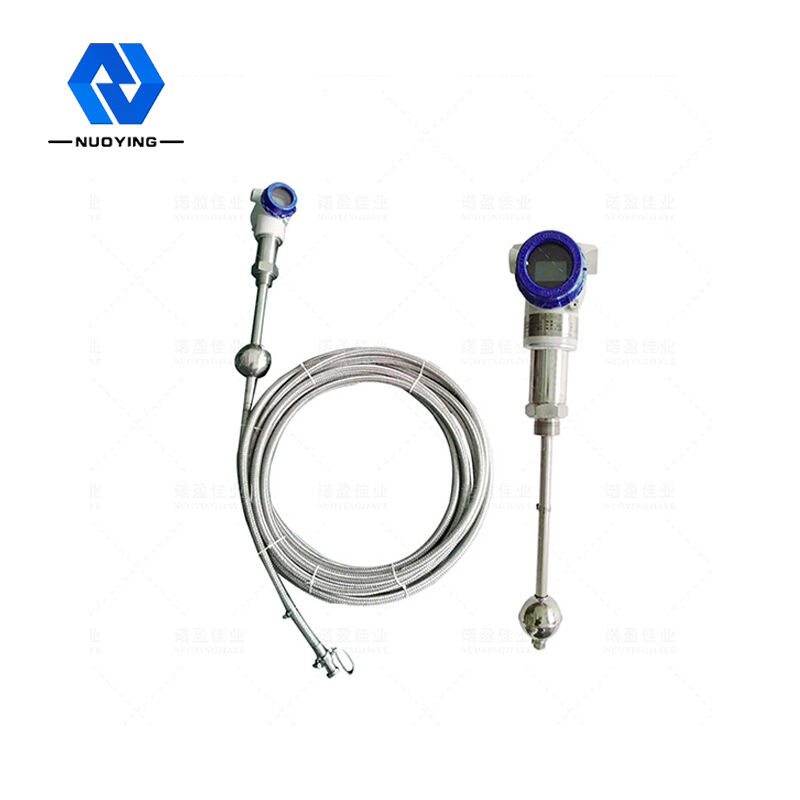

Indicatore di livello magnetostrittivo antideflagrante Indicatore di livello a galleggiante Trasmettitore di livello
Misuratore di livello del liquido magnetostrittivo
Liquido magnetostrittivoLivello metroOperativo Principio
Il sensore di livello del liquido magnetostrittivo (di seguito denominato sensore, compreso il tipo comune e il tipo ignifugo) viene utilizzato per la misurazione continua del livello del liquido e dell'interfaccia.Inoltre, i sensori di livello del liquido magnetostrittivi sono anche ampiamente utilizzati in vari campi, tra cui la misurazione industriale e il controllo dei livelli di liquidi in vari serbatoi di liquidi come petrolio, stoccaggio di materie prime chimiche, processi industriali, biochimica, medicina, cibo e bevande, allevamento di serbatoi gestione e stoccaggio sotterraneo delle stazioni di servizio, livello dell'acqua della diga, monitoraggio del livello dell'acqua del serbatoio e trattamento delle acque reflue, ecc.
L'indicatore di livello magnetostrittivo è costituito da tre parti: asta della sonda, unità del circuito e galleggiante.Per misurare, l'unità del circuito genera impulsi di corrente che viaggiano lungo la linea magnetostrittiva e generano un campo magnetico circolare.Un galleggiante è disposto all'esterno dell'asta della sonda e il galleggiante si muove su e giù lungo l'asta della sonda al variare del livello del liquido.Il galleggiante genera contemporaneamente un campo magnetico perché è dotato di una serie di magneti permanenti.Quando il campo magnetico attuale incontra il campo magnetico fluttuante, produce un impulso di "torsione" o "ritorno".La differenza di tempo tra l'impulso di "ritorno" e l'impulso di corrente viene convertita in segnali di impulso per calcolare la posizione effettiva del galleggiante e misurare il livello del liquido.
Liquido magnetostrittivoLivellometroParametro tecnico
Applicazioni | livello del liquido |
Campo di misura |
Sonda: 0-50~6000 mm Cavo: 25 m |
Precisione | ±0,5 mm |
Alimentazione elettrica | 24 V CC ±10% |
Uscita del segnale | 4 ~ 20 mA / Hart / RS485 |
Corrente di lavoro | 4~20 mA;20,4 mA |
Caratteristiche del carico | quando uscita in corrente, resistenza di carico massima uscita in tensione 600 Q, resistenza di carico massima 2mA |
Temperatura di processo | -40〜130 °C, -40〜250 °C |
Temperatura ambiente | -40〜80°C |
Effetto della temperatura | ±0,5°C |
Pressione di processo | - 0,1 ~ 4,0 MPa |
Risoluzione | ± mm |
Tempo di risposta | 0,2 ms |
Materiale della canna | 304/316L (opzionale) |
Connessione al processo | Filettatura, flangia, montaggio su supporto (opzionale) |
Visualizzazione del sito | LCD (opzionale) |
Materiale dell'alloggiamento | acciaio inossidabile / alluminio (opzionale) |
Grado di protezione | IP67 |
Grado antideflagrante | Exia IICT6 (opzionale) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Liquido magnetostrittivo Livello metroCaratteristiche del progetto
