Dettagli:
|
| Classe di protezione: | IP65, IP67 | Esposizione: | LCD |
|---|---|---|---|
| Uscita del segnale: | 4… 20mA/HART/RS485… | Modo di esposizione: | Livello liquido, distanza (altezza vuota) |
| Alimentazione elettrica: | 24VDC、 220VAC | Materiale del connettore: | PP/PVC/PTFE/304 (facoltativo) |
| Campo di pressione: | Pressione normale | Uscita: | 4-20mA Hart RS485 (facoltativo) |
| Evidenziare: | Trasmettitore di livello ad ultrasuoni da 24 V CC,misuratore di livello del serbatoio dell'acqua ad ultrasuoni in PTFE,sensore di livello dell'olio ad ultrasuoni in PTFE |
||

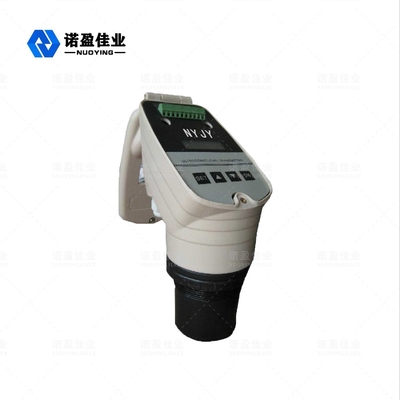

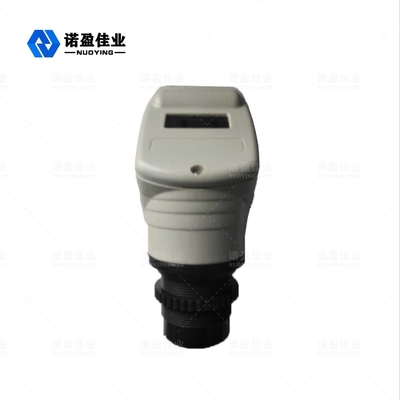

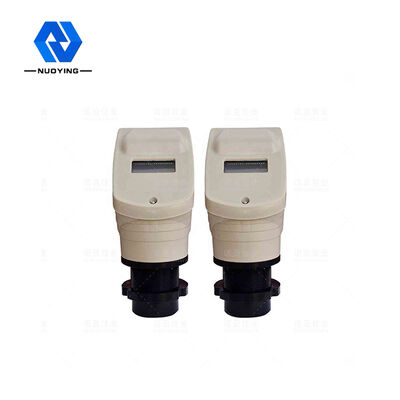

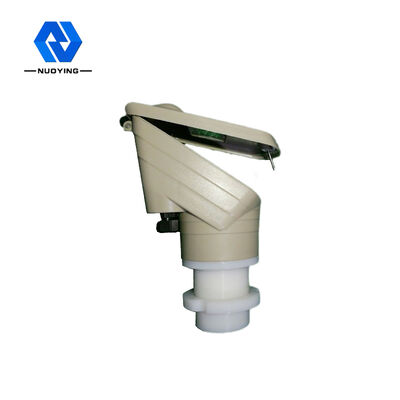

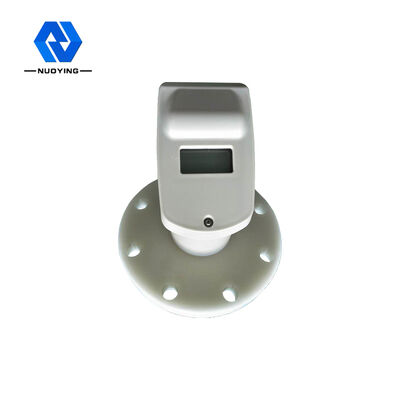

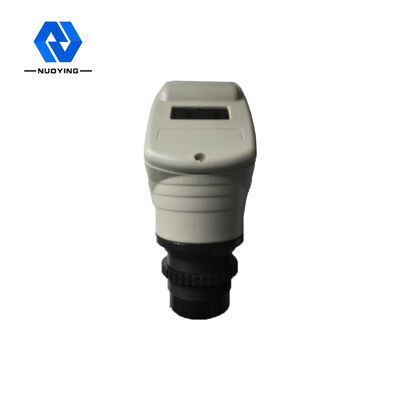

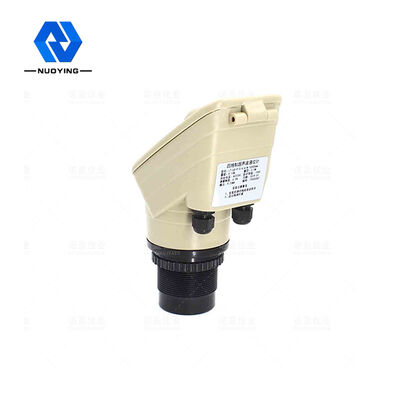

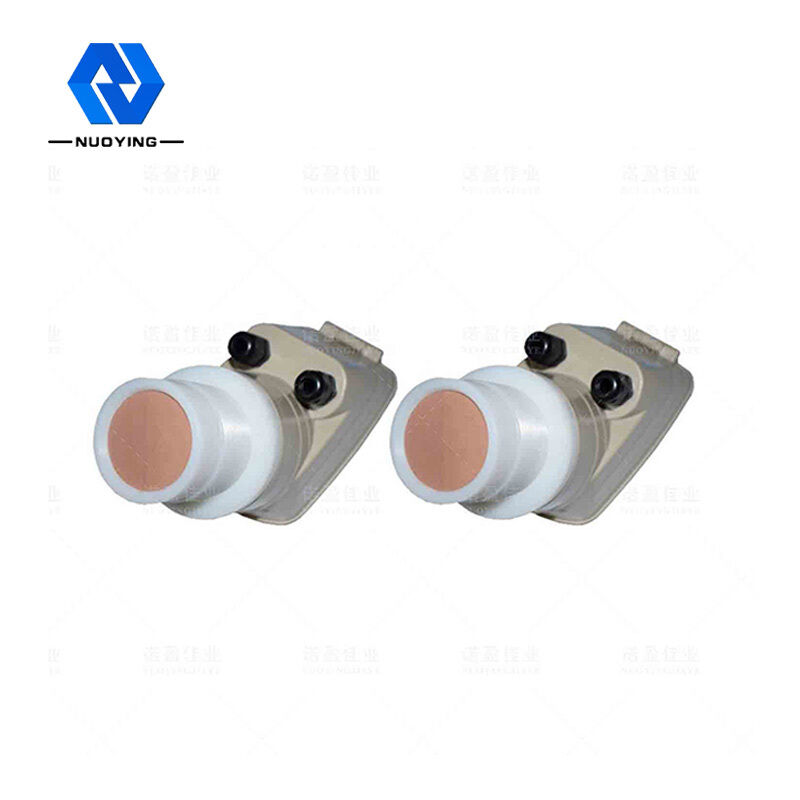

Il misuratore di livello ad ultrasuoni a due fili NYCSUL è uno strumento di misura del livello del liquido intelligente senza contatto.Il prodotto ha la regolazione automatica della potenza, il controllo del guadagno, la compensazione della temperatura, l'uso di tecnologie avanzate di rilevamento e calcolo, la funzione di soppressione del segnale di interferenza, migliorando così sostanzialmente la precisione di misurazione dello strumento, per garantire l'autenticità dei risultati della misurazione.I prodotti possono essere ampiamente utilizzati per la misurazione del livello del liquido fbr di vari liquidi, ma anche per la misurazione della distanza.
|
Applicazione tipica |
Misura del livello del liquido |
|
Intervallo di frequenze |
40 KHz, 100 KHz |
|
Tipo di sonda |
Integrato |
|
Materiale della sonda |
PP/PVC/PTFE/304 (opzionale) |
|
Campo di misura |
0~20 m |
|
Precisione di misura |
＜0,25% (portata ＜20 m) |
|
Angolo di misura |
10° |
|
Alimentazione elettrica |
24 V CC, 220 V CA |
|
Temperatura di processo |
-20～+70℃ |
|
Pressione di processo |
Pressione normale |
|
Connessione al processo |
Filettatura, flangia, montaggio su staffa (opzionale) |
|
Uscita del segnale |
4...20mA/HART/RS485... |
|
Modalità display |
Livello del liquido, distanza (altezza a vuoto) |
|
Impostazione dell'uscita |
Impostazione del limite superiore, impostazione del limite inferiore |
|
Schermo |
LCD |
|
Materiale della conchiglia |
Polipropilene/alluminio |
|
Classe di protezione |
IP65, IP67 |
|
A prova di esplosione |
ExiaⅡCT6 Ga |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Trasmettitore di livello ad ultrasuoniPrincipio operativo
Il misuratore di livello ad ultrasuoni è installato nella parte superiore del contenitore.Sotto il controllo dell'unità elettronica, la sonda trasmette un raggio di impulsi ultrasonici all'oggetto sotto il controllo dell'unità elettronica.L'onda acustica viene riflessa dalla superficie dell'oggetto.Alcuni degli echi riflessi vengono ricevuti dalla sonda e convertiti in segnali elettrici.In base alla differenza di tempo tra la ritrasmissione e la ri-ricezione dell'onda ultrasonica e la velocità nota del suono, viene determinato il cambiamento del livello dell'oggetto.Il segnale a microonde viene elaborato da un dispositivo elettronico e infine trasformato in segnale elettrico relativo al livello dell'oggetto.
