Dettagli:
|
Nome di prodotto: | Trasmettitore di livello ad ultrasuoni | Gamma: | 10m |
---|---|---|---|
Tipo: | Integrato | Esposizione: | LCD |
Medium: | Liquido | Temperatura: | non alto |
Protegga: | antiesplosione | Materiale: | alluminio |
Evidenziare: | Indicatore di livello ultrasonico del carro armato liquido,Indicatore di livello ultrasonico di limite,metro livellato ultrasonico 10m |

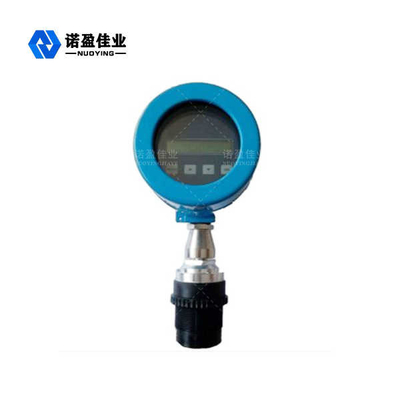

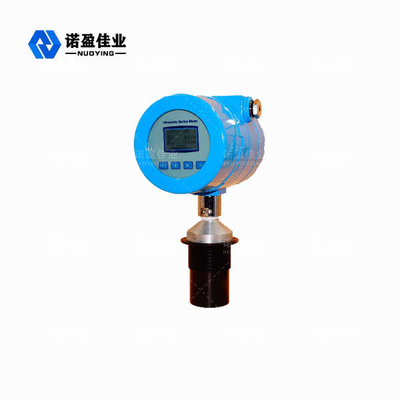

Che cosa è trasmettitore livellato ultrasonico
Il metro livellato ultrasonico bifilare di NYCSUL è uno strumento di misura del livello senza contatto intelligente. Il prodotto ha adeguamento automatico di potere, il controllo di guadagno, compensazione di temperatura, adotta la tecnologia avanzata di calcolo e di rilevazione ed ha la funzione di soppressione dei segnali di interferenza, quindi fondamentalmente migliorando l'accuratezza di misura dello strumento ed assicurando l'autenticità dei risultati di misura. Il prodotto può essere ampiamente usato per la misura livellata liquida di vari liquidi e può anche essere usato per la misura di distanza.
Principio di funzionamento di trasmettitore livellato ultrasonico
Il metro livellato ultrasonico è installato alla cima del contenitore. Sotto il controllo dell'unità elettronica, la sonda emette un fascio di impulsi ultrasonici all'oggetto da misurare, l'onda sonora è riflessa dalla superficie dell'oggetto e la parte dell'eco riflesso è ricevuta dalla sonda ed ha convertito in segnale elettrico. La differenza di tempo dalla ri-ricezione e la velocità del suono conosciuta per determinare il cambiamento del livello materiale, il segnale di microonda è elaborata dall'apparecchio elettronico ed infine è convertita in segnale elettrico relativo al livello materiale.
Parametro tecnico del trasmettitore livellato ultrasonico
Applicazione tipica | Liquido (nessun mescolatura, bolla, volatilizzazione, ecc.) |
Modello del prodotto | NYCSUL - 503 |
Tipo della sonda | Integrato, spaccatura, protetto contro le esplosioni, anticorrosivo, anticorrosivo e protetto contro le esplosioni |
Materiale dell'antenna | PP, PVC, PTFE, 304 |
Campo di misura | 0~20m (integrati), 0~40m (spaccatura) |
Accuratezza di misurazione | <0> 20 metri) |
Temperatura trattata | -20~+70℃ |
Pressione trattata | - 0,1 ~ 0.1MPa (pressione normale) |
Collegamento trattato | Filo, flangia (facoltativa) |
Alimentazione elettrica | 24VDC |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Modo di esposizione | Livello liquido, distanza (altezza) |
Uscita stabilita | Regolazione di limite superiore, regolazione limite inferiore |
Classe di protezione | IP 65, IP 67, IP 68 (facoltativo) |
Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (vedere il certificato) |
Caratteristica del progetto dell'indicatore di livello ultrasonico
◎Progettazione ragionevole, prestazione eccellente, struttura semplice, installazione conveniente, ecc.;

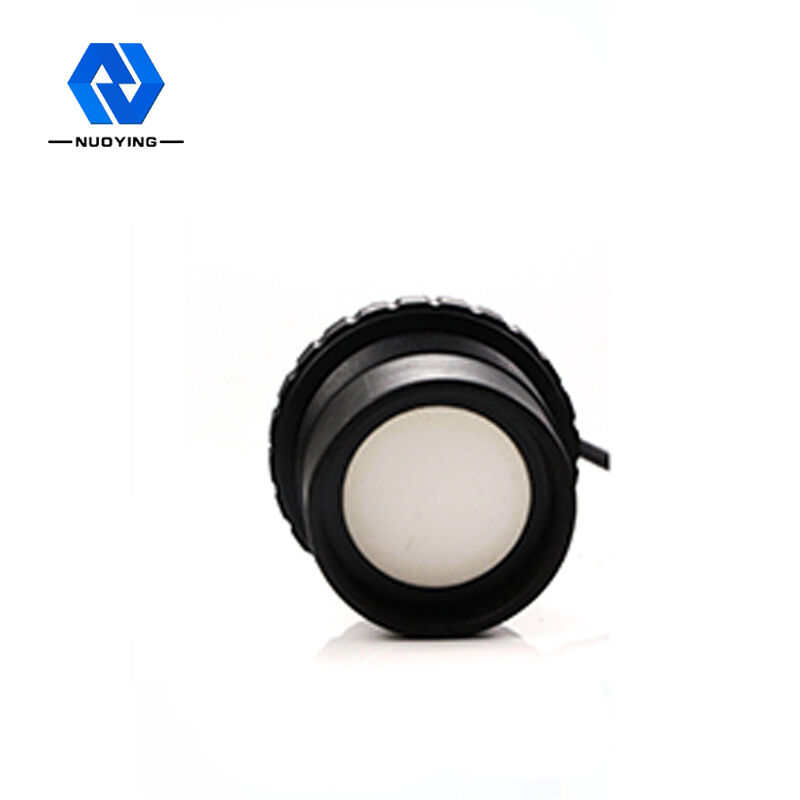

◎Ultrasonico usa una sonda di piccolo-angolo, che ha l'alto potere della trasmissione ed alta sensibilità;
◎La tomaia del punto e la regolazione arbitrarie limite inferiore, la regolazione di allarme, possono essere usate per la misura liquida continua ed il controllo livellato liquido.
